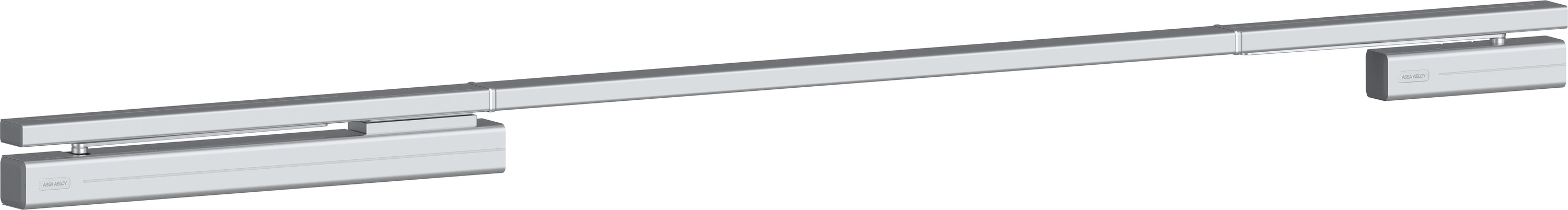

DC700G-CO-FT Cam Motion Sicherheitstürschließer
Für 2-flügelige Türen bis 1.200 mm Flügelbreite, mit integriertem Fallenschloss, Fluchttüröffner und mech. Schließfolgeregelung
Produktbeschreibung
- Türschließer mit Cam-Motion® Technologie, verlängerter Montageplatte und integriertem Fallenschloss, Gleitschiene mit integriertem Fluchttüröffner und mechanischer Schließfolgeregelung
- Geeignet zur Montage an Brandschutztüren mit Gleitschienentürschließer und Befestigung nach Bohrbild DIN EN 1154 Beiblatt 1:2003-11
- Geeignet für Feuer- und Rauchschutztüren
- Fluchttüröffner 332® geprüft nach EltVTR
- Für 2-flügelige Türen, Bandabstand von 1.480 - 2.500 mm,
- Gangflügelbreite max. 1.200 mm
- Geprüft nach DIN EN 1154, Größe 3-6
- Geprüft nach DIN EN 1158, Größe 3-6
Vorteile auf einen Blick
- Normalmontage Bandseite
- Für DIN links und DIN rechts angeschlagene Türen
- Integrierter Fluchttüröffner 332® in verlängerter Gleitschiene
- Fluchttürverriegelung mit einer Haltekraft von 2000 N
- Fluchttüröffner über FaFix® 2mm verstellbar
- Mechanische Schließfolgeregelung in der durchgehenden Gleitschiene
- Schließfolgeregelung nach dem Klemmkeil-System
- Integriertes Fallenschloss 807 auf verlängerter Montageplatte
- Fallenschloss 20 mm verstellbar
- Fallenschloss vertikal in 4 Schritten (gesamt 20 mm) verstellbar
- Mit Anschlusskabel 4 m
- Leitungsführung in Unter- oder Aufputz möglich
- Schließkraft stufenlos einstellbar
- Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung stufenlos von vorne einstellbar
- Thermodynamische Ventile für konstante Geschwindigkeiten
- Achse bis 14 mm stufenlos höhenverstellbar
- Standardfarbe: silber EV1, Edelstahl-Design
Lieferumfang
- Türschließer (Verpackungseinheit 1)
- Gleitschiene (Verpackungseinheit 2)
Hinweis
- Der Sicherheitstürschließer (Flügelelement) und die Gleitschiene (Rahmenelement) für 2-flgl. Türen sind separate Artikel mit unterschiedlichen Artikelnummern. Das vollständige Produkt besteht aus beiden Artikeln.
Einbaudetails anzeigen
Nennspannung | 24 V DC |
Nennstrom | 95 mA / 24 V DC |
Betriebsnennspannung Toleranzbereich | +/- 10 % |
Schließkraft | EN3-6 |
Bandabstand | 1480-2500 mm |
Für Feuerschutztüren geeignet | Ja |
DIN-Richtung | DIN Rechts / DIN Links |
Montageart | Normalmontage Bandseite |
Schließgeschwindigkeit | Stufenlos 170° - 10° |
Endschlag | Stufenlos 10°-0° |
Öffnungsdämpfung | Stufenlos ab 75° |
Max. Türöffnungswinkel Bandseite | ca. 170° Grad |
Geprüft nach | Türschließer nach EN 1154 / Schließfolgeregelung nach EN 1158 / Fluchtüröffner nach EltVTR / DIN EN13637 |
Gewicht | 14,7 kg |
Abmessungen Schließer | Gangflügel: 727 x 66 x 66 mm / Standflügel: 272 x 57 x 64 mm |
Abmessung | Gleitschiene: Bandabstand x 30 mm x 61 mm |
Haltekraft | 2000 N |
Betriebstemperaturbereich | -15°C bis +40°C |
Ankerkontakt | Ja |
Freilaufdiode | Ja |
CE-Zeichen für Bauprodukte | Ja |
Systemzulassung nach EltVTR | effeff Fluchttürsteuerungen |
Höhe | 30 mm |
Tiefe | 61 mm |
Länge | Je nach Bandabstand |
Farbe | Silber EV1 / Edelstahl-Design |
Bestellnummer | Beschreibung |
---|---|
DC700FT2--DEV1- | DC700G-CO-FT, Bandseite, inkl. DC700 + A120 für Standflügel, Silber EV1 |
DC700FT2--D35-- | DC700G-CO-FT, Bandseite, ink. DC700 + A120 für Standflügel, Edelstahl-Design |
DCG-21-70FDEV1- | für Sicherheits-Türschließer, 2-flgl., mit Schließfolgeregelung, 24 V DC, Türbreite 2500 mm, Silber EV1 |
DCG-21-70FD35-- | für Sicherheits-Türschließer, 2-flgl, mit Schließfolgeregelung, 24 V DC, Türbreite 2500 mm, Edelstahl-Design |
| Bestellnummer | Produkt |
---|---|---|
DCFA10-----EV1- | Distanz- und Austauschplatten Set FA10 Für Gleitschiene G-CO-FT, für Dünnfalztüren, 5 mm, Türbreite 2500 mm, Silber EV1 | |
DCFA11-----EV1- | Distanz- und Austauschplatten Set FA11 für Gleitschiene G-CO-FT, für Dünnfalztüren, 15 mm, Türbreite 2500 mm, Silber EV1 | |
DCFA12-----EV1- | Montage- und Austauschplatten Set FA12 Für Gleitschiene G-CO-FT, 5 mm, schmale Zarge, Türbreite 2500 mm, Silber EV1 | |
DCFA13-----EV1- | Montage- und Austauschplatten Set FA13 Für Gleitschiene G-CO-FT, 15 mm, schmale Zarge, Türbreite 2500 mm, Silber EV1 | |
DCA188--------- | Öffnungsdämpfer A188 Für Gleitschiene G-E / G-S / G-S-M / G-FMS / G-FT / G150 / G-CO / G-CO-C / G-CO-E / G-CO-CE / G-CO-S / G-CO-S-M / G-CO-CS / G-CO-CM / G-CO-FMS / DC700G-CO-FT | |
DCA102-----EV1- | Mitnehmerklappe A102 Für zweiflügelige Türen | |
DCA105-----35-- | DCA105 A105 Verdeckt liegende Mitnehmerklappe A105 |
