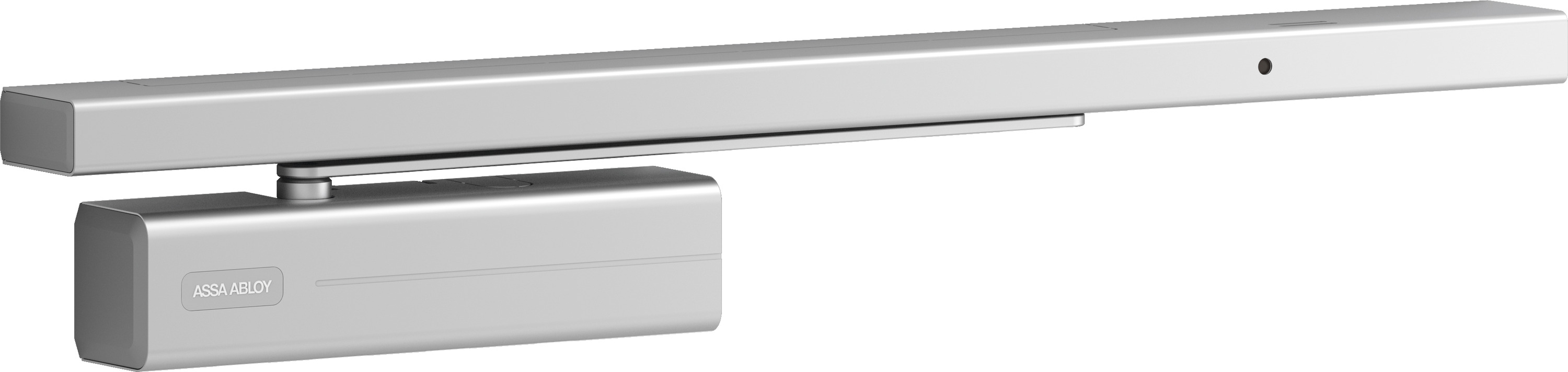

G-S-M Gleitschiene für DC700 Türschließer
Mit Rauchschalter für 1-flügelige Türen bis Größe EN6 (1.400 mm)
Produktbeschreibung
- Türschließer mit Cam-Motion® Technologie, Rauchschalter für 1-flügelige Türen, Feststellung über Elektro-Haftmagnet der Serie 830
- Allgemeine Bauartgenehmigung Z-6.500-2364
- Geprüft nach DIN EN 1155, Größe 3-6
- Rauchschalter mit Verschmutzungsanzeige und Alarmschwellennachführung
- Integriertes 230 V AC Netzteil
- Alle Bauteile voll in die Gleitschiene integriert
- Barrierefrei gemäß DIN18040 für Türbreiten bis max. 1.250 mm
- Erfüllt die Anforderungen nach DIN SPEC 1104 / CEN15894
- Für Feuer- und Rauchschutztüren bis 1400 mm Breite
- Anschluss von funkgesteuerten Komponenten möglich
Vorteile auf einen Blick
- Optischer Rauchschalter nach dem Streulichtprinzip
- Statusanzeige durch LED: Betrieb, Alarm, Störung
- Integriertes potentialfreies Alarmrelais
- Ansteuerung durch BMA möglich
- Anschlussmöglichkeiten für Handauslösetaster und Deckenrauchschalter
- Feststellung über ASSA ABLOY Elektro-Haftmagnete der Serie 830
- Haltekraft je nach Auswahl des Elektro-Haftmagneten der Serie 830
- Leitungszuführung in Unter- und Aufputz möglich
- Für DIN links und DIN rechts angeschlagene Türen
- Für die Normalmontage auf der Band- und Bandgegenseite
- Gleiches Bohrbild wie Standardgleitschiene
- Gleitschiene 2 mm höhenverstellbar für Toleranzausgleich
- Achse bis 14 mm stufenlos höhenverstellbar
- Schließgeschwindigkeit, Endschlag, Öffnungsdämpfung stufenlos von vorne einstellbar
- Schließkraft stufenlos einstellbar
- Thermodynamische Ventile für konstante Geschwindigkeiten
- Wirkbereich von Öffnungsdämpfung und Endschlag justierbar
- Standardfarben: Silber EV1, weiß ähnlich RAL9016, Edelstahl-Design
- Sonderfarben auf Anfrage
Hinweis
- Gleitschiene G-S-M
- Zu diesem Produkt benötigen Sie einen Elektrohaft-Magnet der Serie 830.
- Daten für Türschließer siehe DC700
- Türschließer muss separat bestellt werden
Einbaudetails anzeigen
| Kundensegment | Vorteil |
|---|---|
| Planer |
|
| Verarbeiter |
|
| Handel |
|
| Anwender |
|
| Stromaufnahme | ca. 75 mA |
| Einschaltdauer | 100% |
| Länge | 723 mm |
| Höhe | 30 mm |
| Geprüft nach | DIN EN 1155 |
| Für Feuerschutztüren geeignet | Ja |
| Erforderliche Stromversorgung | 230 V Netzspannung |
| Allgemeine Bauartgenehmigung | Z-6.500-2364 |
| Schutzart | IP 20 |
| Tiefe | 61 mm |
| CE-Zeichen für Bauprodukte | Ja |
| Gewicht | 1,5 kg |
| Bestellnummer | Beschreibung |
|---|---|
| DCG-10-30-DEV1- | Mit Rauchschalter, Silber EV1 |
| DCG-10-30-D9016 | Mit Rauchschalter, Weiß ähnlich RAL 9016 |
| DCG-10-30-D35-- | Mit Rauchschalter, Edelstahl-Design |
| DCG-10-30-DXXXX | Mit Rauchschalter, Sonderfarbe* |
| | Bestellnummer | Produkt |
|---|---|---|
 | DC700-----DEV1- | Türschließer DC700 EN-Größe 3-6, Silber EV1 |
 | DC700-----D9016 | Türschließer DC700 EN-Größe 3-6, Weiß ähnlich RAL9016 |
 | DC700-----D35-- | Türschließer DC700 EN-Größe 3-6, Edelstahl-Design |
| DC700-----DXXXX | Türschließer DC700 EN-Größe 3-6, Sonderfarbe* |
| DC710-----DEV1- | Türschließer DC700DA Mit Schließverzögerung, EN-Größe 3-6, Silber EV1 |
| DC710-----D9016 | Türschließer DC700DA Mit Schließverzögerung, EN-Größe 3-6, Weiß ähnlich RAL9016 |
| DC710-----D35-- | Türschließer DC700DA Mit Schließverzögerung, EN-Größe 3-6, Edelstahl-Design |
| DC710-----DXXXX | Türschließer DC700DA Mit Schließverzögerung, EN-Größe 3-6, Sonderfarbe* |
 | DCA120-------40 | Montageplatte A120 Für Türschließer-Modell DC200/DC300/DC500/DC700, Verzinkt |
 | DCA132-----EV1- | Montageplatte A132 Für Gleitschiene G-S / G-S-M / G-FMS, Silber EV1 |
| DCA132-----9016 | Montageplatte A132 Für Gleitschiene G-S / G-S-M / G-FMS, Weiß ähnlich RAL9016 |
| DCA132-----XXXX | Montageplatte A132 Für Gleitschiene G-S / G-S-M / G-FMS, Sonderfarbe* |
| DCA135-----EV1- | Adapterplatte A135 Für Gleitschiene G-S/ G-S-M / G-FMS, für Mitbewerberbohrbild, Silber EV1 | |
 | DCA188--------- | Öffnungsdämpfer A188 Für Gleitschiene G-E / G-S / G-S-M / G-FMS / G-FT / G150 / G-CO / G-CO-C / G-CO-E / G-CO-CE / G-CO-S / G-CO-S-M / G-CO-CS / G-CO-CM / G-CO-FMS / DC700G-CO-FT |
 | 1316-10------00 | Unterbrechertaster Jung 533 U 1316-10 Mit rotem Betätigungsfeld; Beschriftung "Tür schließen"; Aufputz |
 | 1317-10------00 | Unterbrechertaster Jung 533 U 1317-10 Mit rotem Betätigungsfeld; Beschriftung "Tür schließen"; Unterputz |
 | DCRZ101----9010 | Rauchschalter RZ101 ORS 142 mit Sockel; Weiß ähnlich RAL9010 |
| DCRZ101AT--9010 | Rauchschalter RZ101AT ORS 142 AT; Weiß ähnlich RAL9010 |
 | DCA175--------- | Prüfbuch A175 Feststellanlagen |
