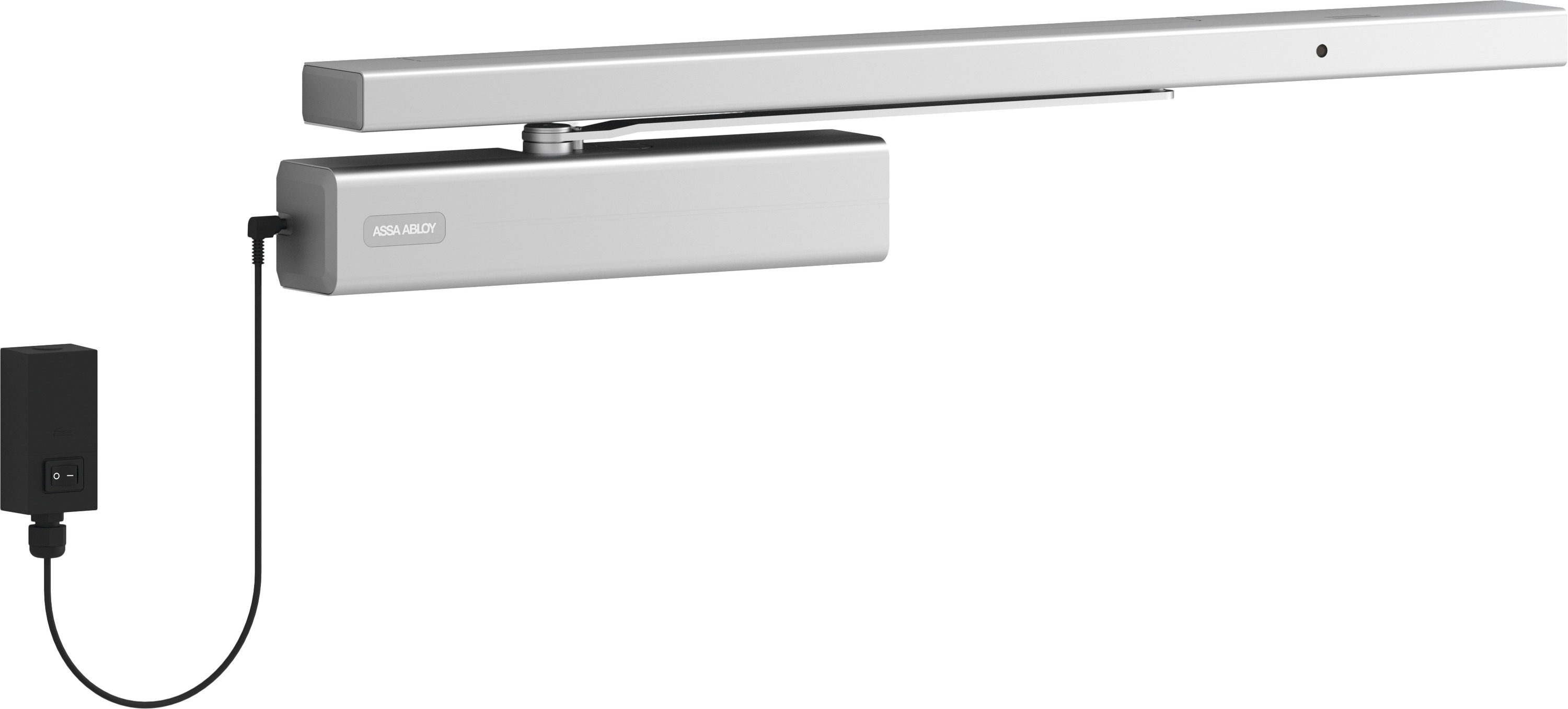

G-FMS-E Gleitschiene für DC700FMB

Mit elektromech. Feststellung und Rauchschalter, für 1-flügelige Türen bis Größe EN6

Produktbeschreibung

  • Free-Motion Türschließer mit Freilauf ab einem Türöffnungswinkel von 1°, elektromechanischer Feststellung und Rauchschalter, für 1-flügelgige Türen
  • DIBt Bauartgenehmigung als Feststellanlage Z-6.500-2364
  • Feststellwinkel stufenlos einstellbar ca. 80°-130 °
  • Feststellpunkt überfahrbar
  • Rauchschalter mit Verschmutzungsanzeige und Alarmschwellennachführung
  • Intergriertes 230 V AC Netzteil
  • Alle Bauteile voll in die Gleitschiene integriert
  • Erfüllt die Anforderungen an barrierefreies Bauen (DIN 18040 (bis EN 5) und DIN Spec 1104/CEN TR 15894)
  • Für Feuer- und Rauchschutztüren bis 1.400 mm Breite
  • Geprüft nach DIN EN 1154, Größe 3-6
  • Geprüft nach DIN EN 1155, Größe 3-6
  • Anschluss von funkgesteuerten Komponenten möglich

Vorteile auf einen Blick

  • Leichtes Begehen der Tür bereist bei der ersten Türöffnung, durch das satrk abfallende Öffnungsmoment. Die aktivierte Freilauffunktion ermöglicht es, die Tür dauerhaft ohne Öffnungswiderstand des Türschließer zu begehen
  • Elektromechanische Feststellung
  • Haltekraft stufenlos einstellbar
  • Überfahrbarer Feststellpunkt, stufenlos einstellbar ca. 80°-130°
  • Bis zum Öffnungswinkel der Feststellung bleibt die Tür frei beweglich
  • Im Brandfall wir die Tür über den integrierten Rauchschalter durch Unterbrechen der Versorgungsspannung automatisch über den Türschließer geschlossen
  • Optischer Rauchschalter nach dem Streulichtprinzip, Statusanzeige durch LED: Betrieb, Alarm, Störung
  • Anschlussmöglichkeit für Handauslösetaster - gemäß der DIBt-Zulassung in Deutschland zwingend erforderlich - und Zusatzrauchmelder
  • Normalmontage auf der Bandseite, DIN links und DIN rechts angeschlagene Türen
  • Achse 14 mm stufenlos höhenverstellbar
  • Thermodynamische Ventile für konstante Geschwindigkeiten
  • Wirkbereich Endschlag justierbar
  • Standardfarben: Silber EV1, weiß ähnlich RAL 9016, Edelstahl-Design
  • Sonderfarben auf Anfrage

Einbaudetails anzeigen

Vorteile im Überblick
Kundensegment
Vorteil
Planer
  • großer Einsatzbereich
  • Modernes Design
  • Kompakte Bauform
  • Erfüllt die Anforderungen an barrierefreies Bauen (DIN 18040 und DIN SPEC 1104 / CEN TR 15894)
  • gleiches Design und Abmaße mit und ohne Montageplatte
  • für Türen bis 1400 mm Türflügelbreite
Verarbeiter
  • Ein Bohrbild
  • Anpassung an nahezu alle Tür- und Zargensituationen möglich
  • Mit wenigen Handgriffen einzustellen
  • DIN links und DIN rechts für Normalmontage an Bandseite geeignet
  • Kabelzuführung an Anschlußbox uP oder aP möglich
  • für Türen bis 1400 mm Türflügelbreite
  • vormontierte Baugruppen für schnelle Montage
  • integrierte Funktionsprüftaste
Handel
  • Geringe Lagerkosten durch modulares Produktprogramm
  • Abgestimmtes, systemübergreifendes Zubehör
Anwender
  • Freilauffunktion ab einem Türöffnungswinkel ≥ 0°. Leichtes Öffnen von Türen ohne den Widerstand des Türschließers im Bereich des vorbeugenden Brandschutzes
  • Leichte Türbegehung durch stark abfallenden Momentenverlauf
  • Automatische Alarmrückstellung
Technische Daten
Stromaufnahmeca. 175 mA
Erforderliche Stromversorgung230 V Netzspannung
Einschaltdauer100%
SchutzartIP 20
Max. Türöffnungswinkelca. 170°
Für Feuerschutztüren geeignetJa
Allgemeine BauartgenehmigungZ-6.500-2364
Länge723 mm
Höhe30 mm
Tiefe61 mm
Gewicht1,6 kg
Bestellbare Varianten
Bestellnummer
Beschreibung
DCG-10-55-DEV1-Mit Rauchschalter, E-Feststellung, Silber EV1
DCG-10-55-D9016mit Rauchschalter, E-Feststellung, Weiß ähnlich RAL 9016
DCG-10-55-D35--mit Rauchschalter, E-Feststellung, Edelstahl-Design
DCG-10-55-DXXXXmit Rauchschalter, E-Feststellung, Sonderfarbe*
Passendes Zubehör

Bestellnummer
Produkt
Montageplatte A132
DCA132-----EV1-Montageplatte A132
Für Gleitschiene G-S / G-S-M / G-FMS, Silber EV1
Montageplatte A132
DCA132-----9016Montageplatte A132
Für Gleitschiene G-S / G-S-M / G-FMS, Weiß ähnlich RAL9016
Montageplatte A132
DCA132-----XXXXMontageplatte A132
Für Gleitschiene G-S / G-S-M / G-FMS, Sonderfarbe*
DCA135-----EV1-Adapterplatte A135
Für Gleitschiene G-S/ G-S-M / G-FMS, für Mitbewerberbohrbild, Silber EV1
Öffnungsdämpfer A188
DCA188---------Öffnungsdämpfer A188
Für Gleitschiene G-E / G-S / G-S-M / G-FMS / G-FT / G150 / G-CO / G-CO-C / G-CO-E / G-CO-CE / G-CO-S / G-CO-S-M / G-CO-CS / G-CO-CM / G-CO-FMS / DC700G-CO-FT
Unterbrechertaster Jung 533 U
1316-10------00Unterbrechertaster Jung 533 U 1316-10
Mit rotem Betätigungsfeld; Beschriftung "Tür schließen"; Aufputz
Unterbrechertaster Jung 533 U
1317-10------00Unterbrechertaster Jung 533 U 1317-10
Mit rotem Betätigungsfeld; Beschriftung "Tür schließen"; Unterputz
Prüfbuch
DCA175---------Prüfbuch A175
Feststellanlagen
