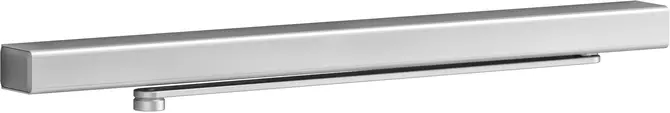

G-E Gleitschiene für DC700 Türschließer

Mit elektromech. Feststellung, für 1-flügelige Türen bis Größe EN 6 (1.400 mm)

Produktbeschreibung

  • Türschließer mit Cam-Motion® Technologie mit elektromechanischer Feststellung für 1-flügelige Türen
  • Geprüft nach DIN EN 1154, Größe 3-6
  • Geprüft nach DIN EN 1155, Größe 3-6
  • Feststellwinkel stufenlos einstellbar ca. 80° - 130°
  • Feststellpunkt überfahrbar
  • Barrierefrei gemäß DIN18040 für Türbreiten bis max. 1.250 mm
  • Erfüllt die Anforderungen nach DIN SPEC 1104 / CEN15894
  • DIBt zugelassen mit verschiedenen Rauchmeldesystemen
  • Für Feuer- und Rauchschutztüren bis 1400 mm Breite

Vorteile auf einen Blick

  • Elektromechanische Feststellung
  • Zuleitung 24 V DC, Unter- oder Aufputz
  • Haltekraft stufenlos einstellbar
  • Für DIN links und DIN rechts angeschlagene Türen
  • Für die Normalmontagearten auf der Band- und Bandgegenseite
  • Gleiches Bohrbild wie Standardgleitschiene
  • Achse bis 14 mm stufenlos höhenverstellbar
  • Schließgeschwindigkeit, Endschlag, Öffnungsdämpfung stufenlos von vorne einstellbar
  • Thermodynamische Ventile für konstante Geschwindigkeiten
  • Schließkraft stufenlos einstellbar
  • Wirkbereich von Öffnungsdämpfung und Endschlag justierbar
  • Großer Anwendungsbereich
  • Standardfarben: Silber EV1, weiß ähnlich RAL9016, Edelstahl-Design
  • Sonderfarben auf Anfrage

Hinweis

  • Gleitschiene G-E
  • Daten für Türschließer siehe DC700
  • Türschließer muss separat bestellt werden

Einbaudetails anzeigen

Vorteile im Überblick
Kundensegment
Vorteil
Planer
  • Großer Einsatzbereich: Feuer-, Rauchschutz- und Standardtüren
  • Modernes Design
  • Kompakte Bauform
Verarbeiter
  • Ein Bohrbild
  • Anpassung an nahezu alle Tür- und Zargensituationen möglich
  • Einfache, schnelle Montage
  • Mit wenigen Handgriffen einzustellen
  • DIN links und DIN rechts für Normalmontage an Band- und Bandgegenseite geeignet
Handel
  • Geringe Lagerkosten durch modulares Produktprogramm
  • Ein Modell für viele Anwendungen
  • Ein Modell für Band- und Bandgegenseite
Anwender
  • Handauslösekraft optimal an Türsituation und Einsatzbereich anpassbar
Technische Daten
Stromaufnahmeca. 75 mA
Erforderliche Stromversorgung24 V DC
Einschaltdauer100 % ED
SchutzartIP 43
Für Feuerschutztüren geeignetJa
Geprüft nachDIN EN 1155
CE-Zeichen für BauprodukteJa
Länge528 mm
Höhe30 mm
Tiefe44 mm
Gewicht1,1 kg
Bestellbare Varianten
Bestellnummer
Beschreibung
DCG-10-21NDEV1-Mit E-Feststellung, Silber EV1
DCG-10-21ND9016Mit E-Feststellung, Weiß ähnlich RAL9016
DCG-10-21ND35--Mit E-Feststellung, Edelstahl-Design
DCG-10-21NDXXXXMit E-Feststellung, Sonderfarbe*
Passendes Zubehör

Bestellnummer
Produkt
G-CO Gleitschiene für DC700 Türschließer
DCG-21-10-DEV1-Gleitschiene G-CO
Mit Schließfolgeregelung, Türbreite bis 2500 mm, Silber EV1
G-CO Gleitschiene für DC700 Türschließer
DCG-21-10-D9016Gleitschiene G-CO
Mit Schließfolgeregelung, Türbreite bis 2500 mm, Weiß ähnlich RAL9016
G-CO Gleitschiene für DC700 Türschließer
DCG-21-10-D35--Gleitschiene G-CO
Mit Schließfolgeregelung, Türbreite bis 2500 mm, Edelstahl-Design
G-CO Gleitschiene für DC700 Türschließer
DCG-21-10-DXXXXGleitschiene G-CO
Mit Schließfolgeregelung, Türbreite bis 2500 mm, Sonderfarbe*
DC700 Cam-Motion Türschließer
DC700-----DEV1-Türschließer DC700
EN-Größe 3-6, Silber EV1
DC700 Cam-Motion Türschließer
DC700-----D9016Türschließer DC700
EN-Größe 3-6, Weiß ähnlich RAL9016
DC700 Cam-Motion Türschließer
DC700-----D35--Türschließer DC700
EN-Größe 3-6, Edelstahl-Design
DC700 Cam-Motion Türschließer
DC700-----DXXXXTürschließer DC700
EN-Größe 3-6, Sonderfarbe*
ASSA ABLOY DC700DA
DC710-----DEV1-Türschließer DC700DA
Mit Schließverzögerung, EN-Größe 3-6, Silber EV1
ASSA ABLOY DC700DA
DC710-----D9016Türschließer DC700DA
Mit Schließverzögerung, EN-Größe 3-6, Weiß ähnlich RAL9016
ASSA ABLOY DC700DA
DC710-----D35--Türschließer DC700DA
Mit Schließverzögerung, EN-Größe 3-6, Edelstahl-Design
ASSA ABLOY DC700DA
DC710-----DXXXXTürschließer DC700DA
Mit Schließverzögerung, EN-Größe 3-6, Sonderfarbe*
Montageplatte A120
DCA120-------40Montageplatte A120
Für Türschließer-Modell DC200/DC300/DC500/DC700, Verzinkt
Montageplatte A131
DCA131-----EV1-Montageplatte A131
Für Gleitschiene G-E, Silber EV1
Montageplatte A131
DCA131-----9016Montageplatte A131
Für Gleitschiene G-E, Weiß ähnlich RAL9016
Montageplatte A131
DCA131-----XXXXMontageplatte A131
Für Gleitschiene G-E, Sonderfarbe*
Öffnungsdämpfer A188
DCA188---------Öffnungsdämpfer A188
Für Gleitschiene G-E / G-S / G-S-M / G-FMS / G-FT / G150 / G-CO / G-CO-C / G-CO-E / G-CO-CE / G-CO-S / G-CO-S-M / G-CO-CS / G-CO-CM / G-CO-FMS / DC700G-CO-FT
RZ100 Rauchschaltzentrale
DCRZ100---DEV1-Rauchschaltzentrale RZ100
Silber EV1
RZ100 Rauchschaltzentrale
DCRZ100---D9016Rauchschaltzentrale RZ100
Weiß ähnlich RAL9016
RZ100 Rauchschaltzentrale
DCRZ100---D35--Rauchschaltzentrale RZ100
Edelstahl-Design
RZ100 Rauchschaltzentrale
DCRZ100---DXXXXRauchschaltzentrale RZ100
Sonderfarbe
Rauchschalter ORS 142 AT
DCRZ101AT--9010Rauchschalter RZ101AT
ORS 142 AT; Weiß ähnlich RAL9010
Unterbrechertaster Jung 533 U
1317-10------00Unterbrechertaster Jung 533 U 1317-10
Mit rotem Betätigungsfeld; Beschriftung "Tür schließen"; Unterputz
Unterbrechertaster Jung 533 U
1316-10------00Unterbrechertaster Jung 533 U 1316-10
Mit rotem Betätigungsfeld; Beschriftung "Tür schließen"; Aufputz
Rauchschalter ORS 142
DCRZ101----9010Rauchschalter RZ101
ORS 142 mit Sockel; Weiß ähnlich RAL9010
Prüfbuch
DCA175---------Prüfbuch A175
Feststellanlagen
