G-CO-CM Gleitschiene für DC700 Close-Motion Türschließer

Für 2-flügelige Türen, Bandseite, Bandabstand bis 2.500 mm (3.200 mm) mit intergrierter Close-Motion Steuerkurve für leises Schließen und mech. Schließfolgeregelung

Produktbeschreibung

  • Türschließer mit Cam-Motion® Technologie, integriertem Close-Motion® Element und integrierter Schließfolgeregelung für 2-flügelige Türen
  • Geprüft nach DIN EN 1158, Größe 3-6
  • Close-Motion® Steuerkurve einseitig oder auch beidseitig in die Gleitschiene integriert
  • Mechanische Schließfolgeregelung in der durchgehenden Gleitschiene
  • Für Feuer- und Rauchschutztüren mit einem Bandabstand von 1350 mm – 2500 mm
  • Erfüllt die Anforderungen der DIN SPEC1104 / CEN TR15894

Vorteile auf einen Blick

  • Integrierte Close-Motion® Steuerkurve in der Gleitschiene
  • Schließfolgeregelung nach dem Klemmkeil-System
  • Einsatz am Gangflügel oder am Gang- und Standflügel
  • Für DIN links und DIN rechts angeschlagene Türen
  • Für Normalmontage auf der Bandseite
  • Gleiches Bohrbild wie Standardgleitschiene
  • Gleitschiene 2 mm höhenverstellbar für Toleranzausgleich
  • Integriertes Close-Motion® Element im verlängerten Gehäuse
  • Close-Motion® Element horizontal / vertikal justierbar
  • Optionale Manipulationssicherung
  • Achse bis 14 mm stufenlos höhenverstellbar
  • Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung stufenlos von vorne einstellbar
  • Schließkraft stufenlos einstellbar
  • Öffnungswinkel bis 160°
  • Thermodynamische Ventile für konstante Geschwindigkeit
  • Standardfarben: Silber EV1, Edelstahl-Design

Hinweis

  • Gleitschiene G-CO-CM
  • Daten für Türschließer siehe DC700CM
  • Türschließer muss separat bestellt werden

Einbaudetails anzeigen

Vorteile im Überblick
Kundensegment
Vorteil
Planer
  • Integriertes Close-Motion® Element
  • Close-Motion® Element in der Gleitschiene
  • Lösung für anspruchsvolle Türsituationen
  • Großer Einsatzbereich: Feuer-, Rauchschutz- und Standardtüren
  • Modernes Design
  • Kompakte Bauform
  • Mechanische Schließfolgeregelung für höchste Funktionssicherheit
Verarbeiter
  • Bekanntes Bohrbild
  • Vormontierte Baugruppen für einfache, schnelle Montage
  • DIN links und DIN rechts für Normalmontage Bandseite einsetzbar
  • Hohe Funktionssicherheit und Lebensdauer der Schließfolgeregelung
Handel
  • Geringe Lagerkosten durch modulares Produktprogramm
Anwender
  • Sicheres, geräuschfreies Schließen der Tür
  • Minimierte Quetschgefahr der Finger bei schließender Tür
  • Mechanische Schließfolgeregelung für höchste Funktionssicherheit
  • Hoher Begehkomfort durch kontrolliertes, folgerichtiges Schließen der Tür

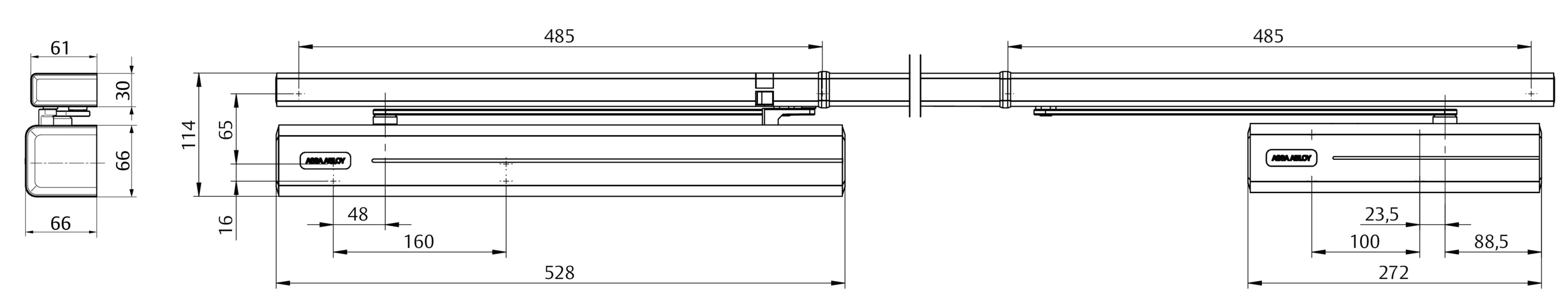

Technische Daten
Für Feuerschutztüren geeignetJa
Max. Türöffnungswinkelca. 160°
Geprüft nachEN 1158
CE-Zeichen für BauprodukteJa
LängeJe nach Bandabstand
Höhe30 mm
Tiefe61 mm
Gewicht4,0 kg
Bestellbare Varianten
Bestellnummer
Beschreibung
DCG-21-60-DEV1-Mit Schließfolgeregelung, Türbreite bis 2500 mm, Silber EV1
DCG-21-60-D35--Mit Schließfolgeregelung, Türbreite bis 2500 mm, Edelstahl-Design
Passendes Zubehör

Bestellnummer
Produkt
DC700 G-CM Close-Motion Cam-Motion Türschließer
DC700CM---DEV1-Close-Motion® Türschließer DC700G-CM
EN Größe 3-6, Silber EV1
DC700 G-CM Close-Motion Cam-Motion Türschließer
DC700CM---D35--Close-Motion® Türschließer DC700G-CM
EN Größe 3-6, Edelstahl-Design
DC700 Cam-Motion Türschließer
DC700-----DEV1-Türschließer DC700
EN-Größe 3-6, Silber EV1
DC700 Cam-Motion Türschließer
DC700-----D35--Türschließer DC700
EN-Größe 3-6, Edelstahl-Design
Adapterplatte A270, 2 mm
DCA270-----35--Adapterplatte für G-CO-CM A270
2 mm, Türbreite bis 2500 mm, Edelstahl
Adapterplatte A271, 3 mm
DCA271-----35--Adapterplatte für G-CO-CM A271
3 mm, Türbreite bis 2500 mm, Edelstahl
Adapterplatte A272, 5 mm
DCA272-----EV1-Adapterplatte für G-CO-CM A272
5 mm, Türbreite bis 2500 mm, Silber EV1
Adapterplatte A273, 15 mm
DCA273-----EV1-Adapterplatte für G-CO-CM A273
15 mm, Türbreite bis 2500 mm, Silber EV1
DCA275-----EV1-Adapterplatte A275
Für Close-Motion® Türschließer, 5 mm, Silber EV1
DCA276-----EV1-Adapterplatte A276
Für Close-Motion® Türschließer, 3 mm, Silber EV1
DCA277-----EV1-Adapterplatte A277
Für Close-Motion® Türschließer, 2 mm, Silber EV1
Rastfeststeller
DCA158---------Mechanische Feststellung A158
Für Gleitschienen G150 / G-CO / G-CO-C / G-CO-CM
Öffnungsdämpfer A188
DCA188---------Öffnungsdämpfer A188
Für Gleitschiene G-E / G-S / G-S-M / G-FMS / G-FT / G150 / G-CO / G-CO-C / G-CO-E / G-CO-CE / G-CO-S / G-CO-S-M / G-CO-CS / G-CO-CM / G-CO-FMS / DC700G-CO-FT
Manipulationssicherung M220
DCM220-------40Close-Motion® Manipulationssicherung M220
Für Feuer- und Rauchschutztüren, DIN rechts
Manipulationssicherung M225
DCM225-------40Close-Motion® Manipulationssicherung M225
Für Feuer- und Rauchschutztüren, DIN links
Mitnehmerklappe A102
DCA102-----EV1-Mitnehmerklappe A102
Für zweiflügelige Türen
Verdeckt liegende Mitnehmerklappe A105
DCA105-----35--DCA105 A105
Verdeckt liegende Mitnehmerklappe A105
