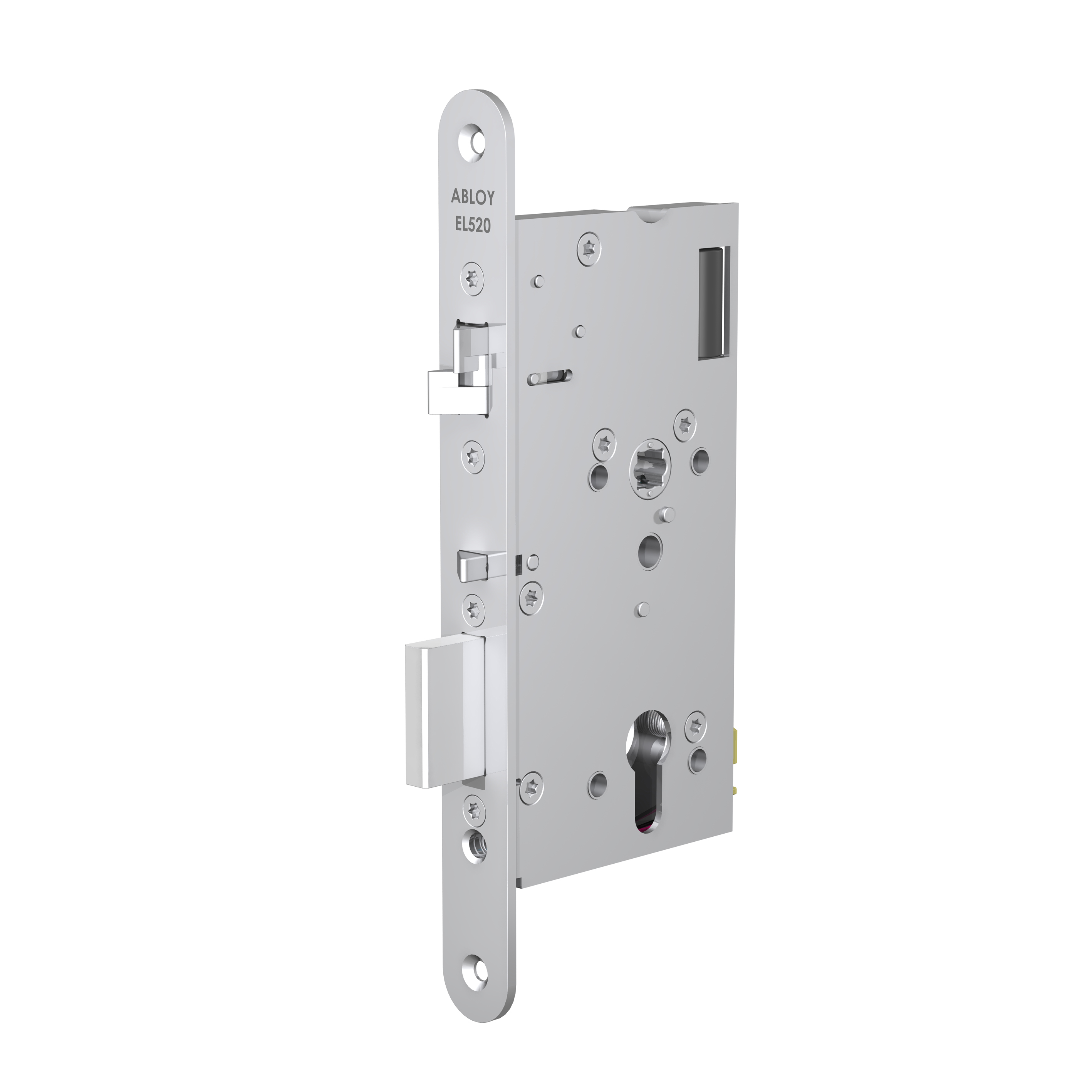

Motorschloss Vollblatt Version EL520

Drückernuss 9 mm, Entfernung 72 mm

Mechanische Selbstverriegelung
Mit Kreuzfalle, daher für Türen DIN L / DIN R umstellbar
Mechanische Ablaufsteuerung der Selbstverriegelung zwischen Kreuzfalle und Steuerfalle
Einbruchhemmend durch massiven Riegel mit 20 mm Ausschluss
Einbruchhemmung bis Klasse WK2 in geeigneten Türsystemen erreichbar
Panikfunktion – Zulassung nach EN 179 – Zulassung nach EN 1125
Für Feuerschutztüren geeignet Motorische Entriegelung, daher perfekt geeignet für die Kombination mit Türautomation
Einsatz mit Wechselbeschlag
Wechselfunktion zur Entriegelung über Schlüssel von außen
Überwachungsfunktionen- Riegel-, Tür-, Zylinder- und Drückerstellung

Das Sicherheitsschloss Motorausführung wird vor allem dort eingesetzt, wo der Vorteil einer motorischen Entriegelung mit den mechanischen Sicherheitsanforderungen der Schlossmodelle EL160 und EL360 kombiniert werden muss. Durch die integrierten Überwachungskontakte können wesentliche Schlosszustände abgefragt werden.
Der Riegel wird durch einen Elektromotor eingezogen und durch einen Federmechanismus vorgespannt. Beim Schließen der Türe bewirkt die Steuerfalle das Ausschließen des vorgespannten Riegels und die Sperrung der Kreuzfalle, die somit als zusätzliche Verriegelung dient.
Das Schloss arbeitet nach dem Arbeitsstromprinzip und bleibt bei Stromausfall verriegelt und kann nur mittels Schlüssel oder Betätigung des Innendrückers geöffnet werden.

Belastbarkeit Mikroschalter 24 V DC	200 mA
Betriebsspannung	12 - 24V DC
Statische Fallenbelastung	5 kN
Überwachungskontakte	Ja
Kombination Türautom.	Ja
Statische Riegelbelastung	10 kN
Betriebstemperaturbereich	-20°C bis +60°C
Entfernung	72 mm
Dornmaß	55, 60, 65, 80, 100 mm
Drückernuss	9 mm
Wechselfunktion	Ja
Riegelgegenkraft	6 kN
Zulassung DIN EN 179	0432-CPR-00008-01
Zulassung DIN EN 1125	0432-CPR-00008-02
Panikfunktion	Ja

Bestellnummer	Entfernung	Drückernuss	Dornmaß
EL520_100150	72 mm	9 mm	55 mm
EL520_100160	72 mm	9 mm	60 mm
EL520_100170	72 mm	9 mm	65 mm
EL520_100180	72 mm	9 mm	80 mm
EL520_100190	72 mm	9 mm	100 mm
EL520_100250	72 mm	9 mm	55 mm
EL520_100251	72 mm	9 mm	55 mm
EL520_100252	72 mm	9 mm	55 mm
EL520_100260	72 mm	9 mm	60 mm
EL520_100261	72 mm	9 mm	60 mm
EL520_100262	72 mm	9 mm	60 mm
EL520_100270	72 mm	9 mm	65 mm
EL520_100271	72 mm	9 mm	65 mm
EL520_100272	72 mm	9 mm	65 mm
EL520_100280	72 mm	9 mm	80 mm
EL520_100281	72 mm	9 mm	80 mm
EL520_100282	72 mm	9 mm	80 mm
EL520_100290	72 mm	9 mm	100 mm
EL520_100291	72 mm	9 mm	100 mm
EL520_100292	72 mm	9 mm	100 mm
