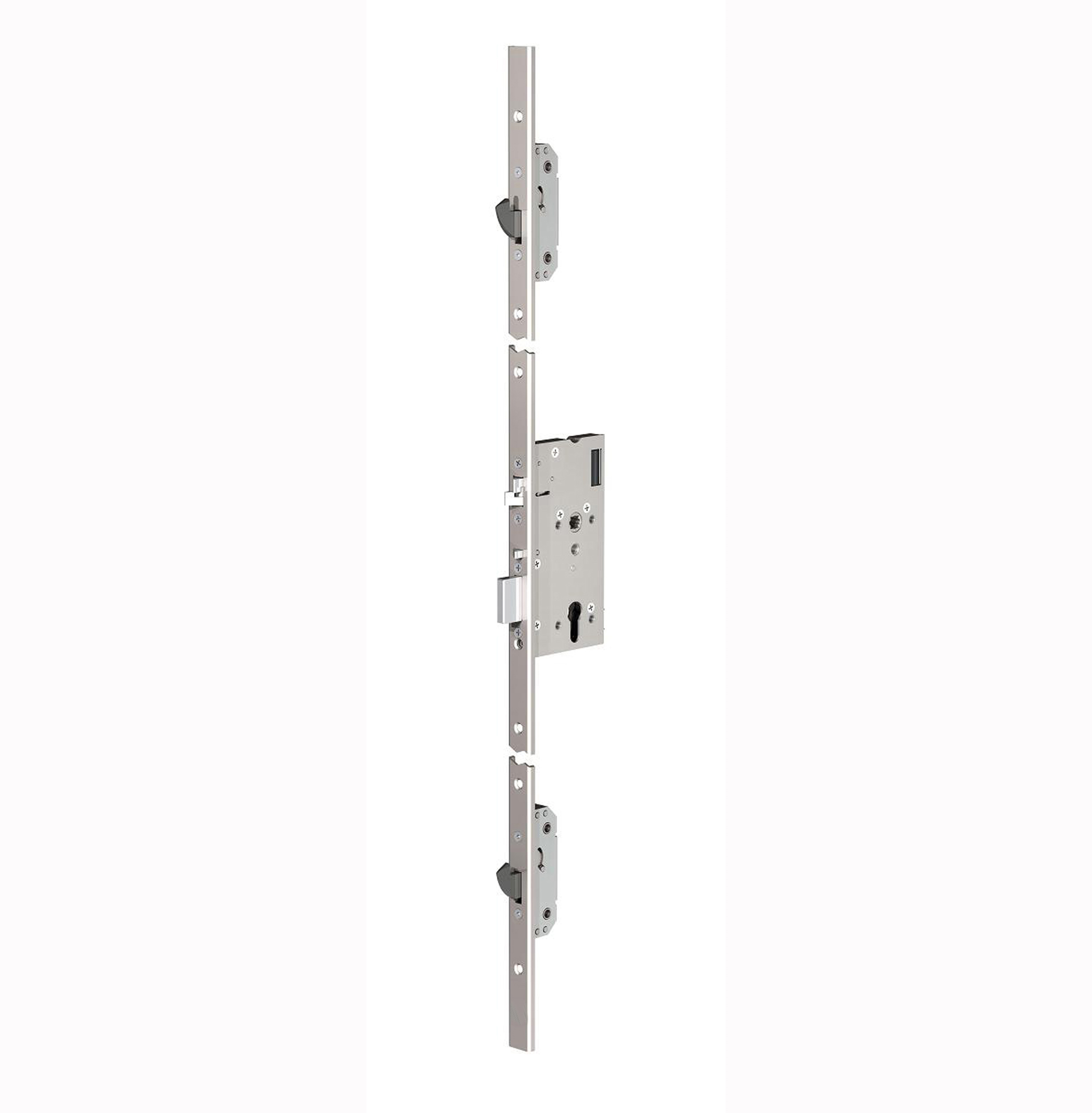

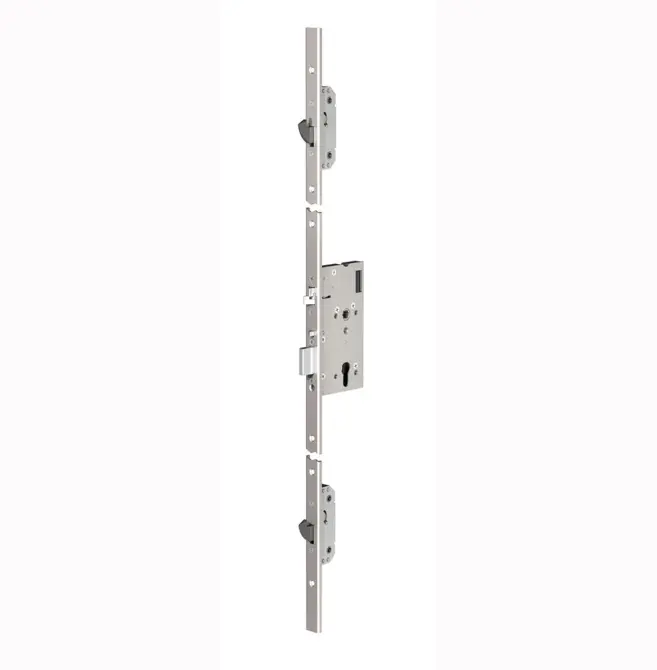

Drückersteuerung-Mehrfachverriegelung Vollblatt Version EL567

Drückernuss 9 mm, Entfernung 72 mm

Produktbeschreibung

  • Die Mehrfachverriegelung mit Drückersteuerung wird vor allem dort eingesetzt, wo der Vorteil einer motorischen Entriegelung mit den mechanischen Sicherheitsanforderungen der Schlossmodelle EL166 und EL366 kombiniert werden muss.
  • Durch die integrierten Überwachungskontakte können wesentliche Schlosszustände abgefragt werden. Riegel und die Sperrung der Kreuzfalle, die somit als zusätzliche Verriegelung dient.
  • Die Schlösser der Modell-Reihe EL567 besitzen eine durchgehende Drückernuss undbenötigen einen Innen- und Außendrücker. Die Einstellung zwischen Ruhestrom- und Arbeitsstromfunktion erfolgt bei Bedarf am Schloss. Die Betriebsnennspannung beträgt 12 - 24 V DC.

Lieferumfang

  • 1 Stück Sicherheitsschloss
  • 1 Stück Bedienungsanleitung
Technische Daten
Belastbarkeit Mikroschalter 24 V DC200 mA
Kombination Türautom.Nein
Zulassung DIN EN 1790432-CPR-00008-12
Betriebstemperaturbereich-20°C bis +60°C
Zulassung DIN EN 11250432-CPR-00008-13
WechselfunktionJa
PanikfunktionNein
Drückernuss9 mm
Bestellbare Varianten
Bestellnummer
Entfernung
Drückernuss
Stulpmaße
EL567_10055072 mm9 mm24 x 6,5 mm x 1760 mm
EL567_10056072 mm9 mm24 x 6,5 mm x 1760 mm
EL567_10057072 mm9 mm24 x 6,5 mm x 1760 mm
EL567_10058072 mm9 mm24 x 6,5 mm x 1760 mm
EL567_10059072 mm9 mm24 x 6,5 mm x 1760 mm
EL567_10065072 mm9 mm24 x 6,5 mm x 2000 mm
EL567_10066072 mm9 mm24 x 6,5 mm x 2000 mm
EL567_10067072 mm9 mm24 x 6,5 mm x 2000 mm
EL567_10068072 mm9 mm24 x 6,5 mm x 2000 mm
EL567_10069072 mm9 mm24 x 6,5 mm x 2000 mm
EL567_100C5072 mm9 mm24 x 3 mm x 1760 mm
EL567_100C6072 mm9 mm24 x 3 mm x 1760 mm
EL567_100C7072 mm9 mm24 x 3 mm x 1760 mm
EL567_100C8072 mm9 mm24 x 3 mm x 1760 mm
EL567_100C9072 mm9 mm24 x 3 mm x 1760 mm
EL567_100D5072 mm9 mm24 x 3 mm x 2000 mm
EL567_100D6072 mm9 mm24 x 3 mm x 2000 mm
EL567_100D7072 mm9 mm24 x 3 mm x 2000 mm
EL567_100D8072 mm9 mm24 x 3 mm x 2000 mm
EL567_100D9072 mm9 mm24 x 3 mm x 2000 mm
