Kabelübergang

Kurze Ausführung

  • ArtNo: 10312-14-10--00
  • EAN: 4042203677401

Produktbeschreibung

Einbauwanne Breite 24 mm

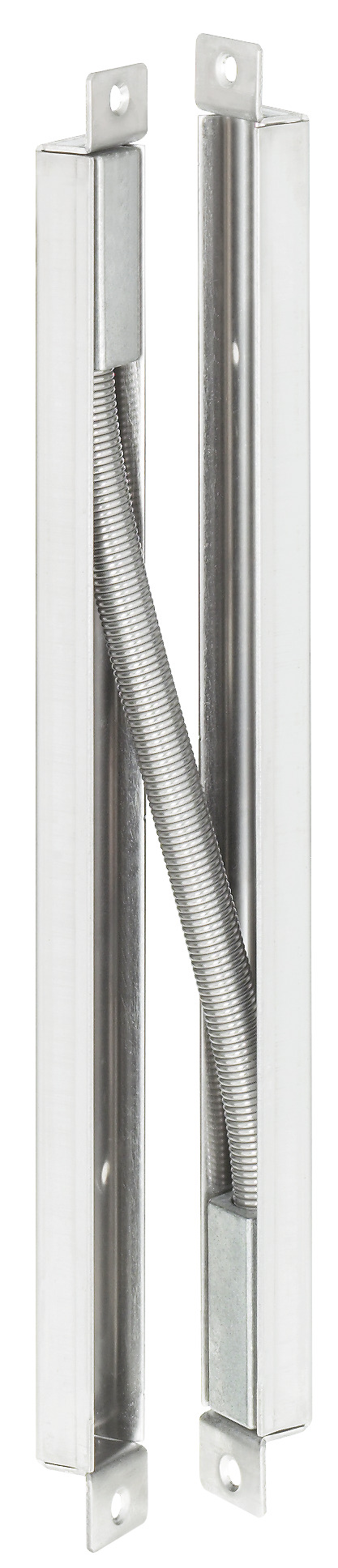

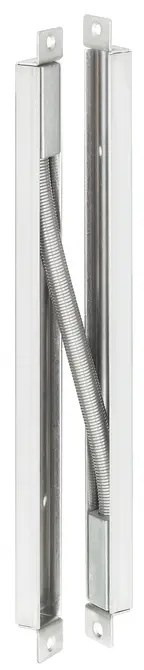

Kabelübergang für verdeckte Montage.

Zur Kabeldurchführung mit beidseitiger Einbauwanne.

Einbausystem für geringe Kammermaße und kolisionsfreier Bewegung. Dies ist besonders vorteilhaft bei Türsystemen mit kurzer Distanz zum Band und innen liegenden Bändern.

Der besondere Vorteil dieser Montagevariante liegt in der Möglichkeit, die Gehäuse nahezu bündig (<1mm Distanz bei geschlossener Tür) zu positionieren. Auch kleinste Abstände zur Drehachse der Tür, wie sie z.B. innen liegende Bänder aufweisen, führen zu keinen klemmenden Situationen.

Lieferumfang

  • Kabelübergang

Hinweis

  • Kurze Ausführung

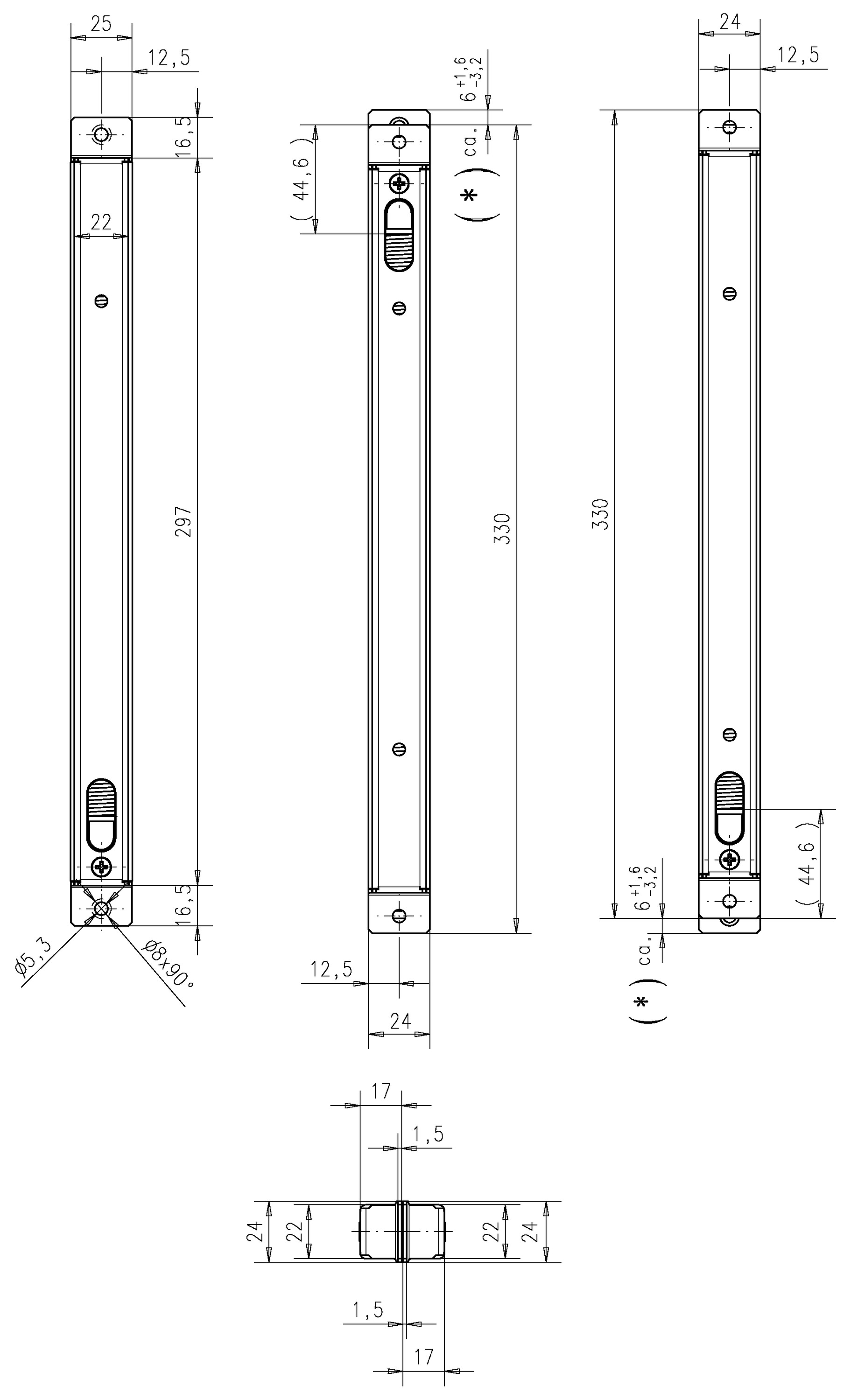

Technische Daten
VersionKabelführung
AusführungBeidseitige Einbauwanne
Material WanneEdelstahl
Material SpiralschlauchEdelstahl
Leitungsdurchmesser max.7 mm
Max. zulässige Drehung horizontal100 mm
Länge330 mm
Breite24 mm
Tiefe17 mm
