Kabelübergang

Lange Ausführung

  • ArtNo: 10312-20-20--00
  • EAN: 4042203335578

Produktbeschreibung

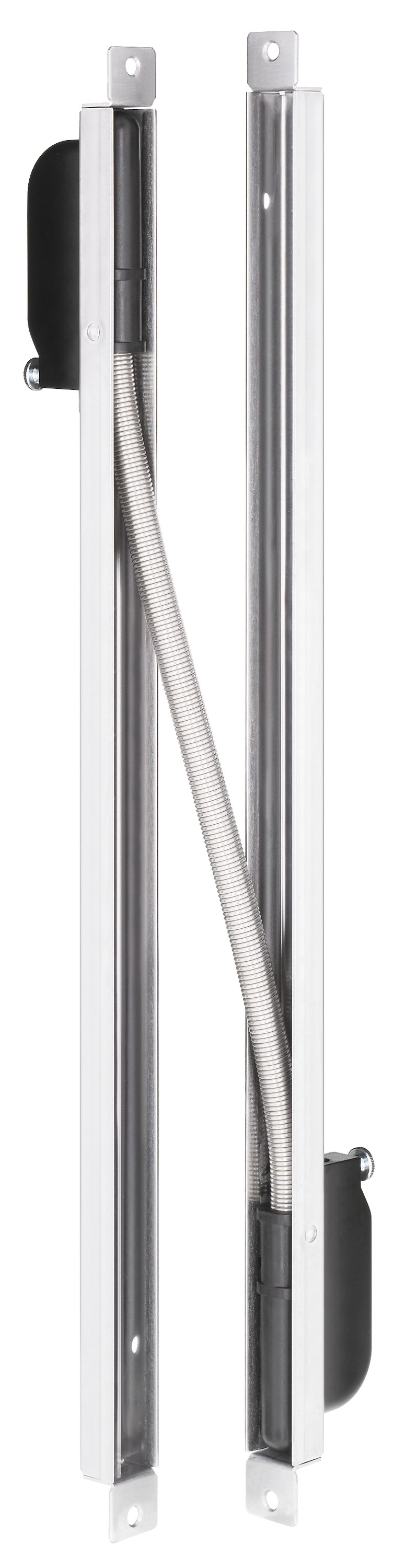

Kabelübergang für verdeckte Montage.

Zur Kabeldurchführung mit integrierter Kabelnachführung und beidseitiger Einbauwanne. Einbausystem für geringe Kammermaße und kolisionsfreier Bewegung. Dies ist besonders vorteilhaft bei Türsystemen mit kurzer Distanz zum Band und innen liegenden Bändern.

Der besondere Vorteil dieser Montagevariante liegt in der Möglichkeit, die Gehäuse nahezu bündig (<1mm Distanz bei geschlossener Tür) zu positionieren. Auch kleinste Abstände zur Drehachse der Tür, wie sie z.B. innen liegende Bänder aufweisen, führen zu keinen klemmenden Situationen.

Lieferumfang

  • Kabelübergang

Hinweis

  • Lange Ausführung

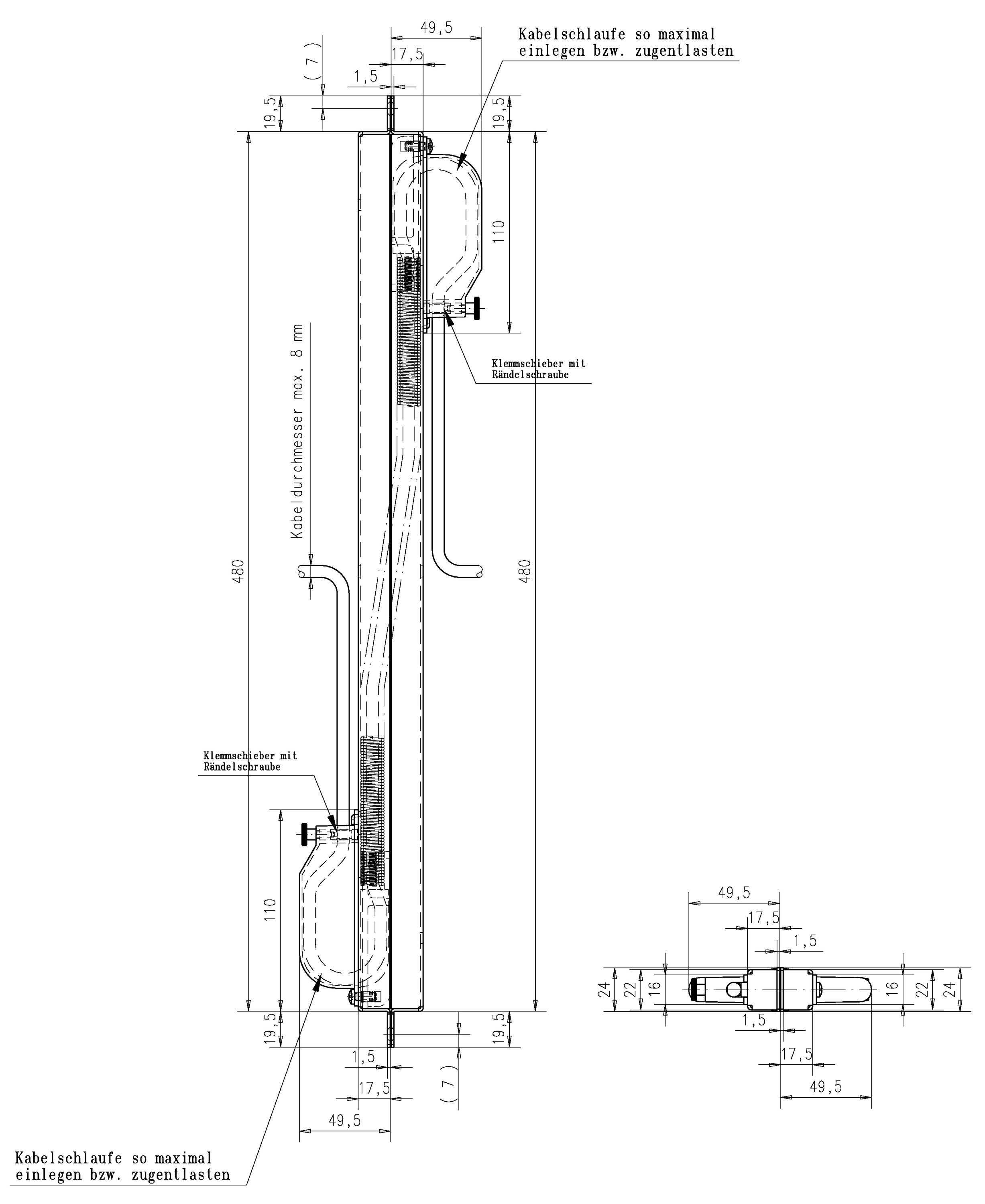

Technische Daten
VersionKabelführung
AusführungBeidseitige Einbauwanne
Material WanneEdelstahl
Material SpiralschlauchEdelstahl
Leitungsdurchmesser max.7 mm
Max. zulässige Drehung horizontal200 mm
Länge Wanne / Kabelgehäuse519 mm / 110 mm
Breite Wanne / Kabelgehäuse24 mm / 16 mm
Tiefe Wanne / Kabelgehäuse18 mm / 32 mm
