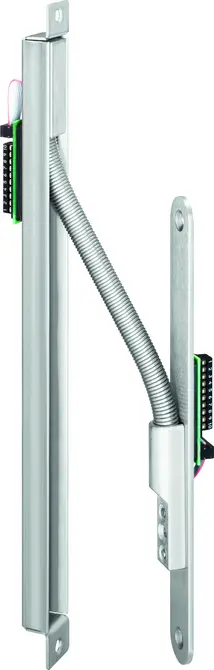

Kabelübergang

Kurze Ausführung

  • ArtNo: 10314R14-----00
  • EAN: 4042203677500

Produktbeschreibung

Einbauwanne Breite 24 mm

Kabelübergang für verdeckte Montage.

Mit integriertem Flexkabel gegen Kabelbruch

Klemm-/Steck Anschlusstechnik 10-polig

Einseitige Einbauwanne und Radius-Montageblech für Holzprofile geeignet

Als Zubehör für die Einbauwanne in Holzprofile bietet sich das Zubehör-Set 10313-24 mit 2 Radius-Endstücken an.

Lieferumfang

  • Kabelübergang

Hinweis

  • Kurze Ausführung
Technische Daten
Übergangswiderstand pro Signal0,21 Ohm
Betriebsnennspannung24 V +20%
Max. Stromaufnahme1 A 100% ED, 4 A max. 1 sec. 10% ED
VersionSteckbar
AusführungEinseitige Einbauwanne / Radius-Montageblech
Material Montageblech/WanneEdelstahl
Material SpiralschlauchEdelstahl
Max. zulässige Drehung horizontal100 mm
Länge Wanne / Montageblech330 mm / 228 mm
Breite Wanne / Montageblech24 mm / 24 mm
Tiefe Wanne / Montageblech33 mm /19 mm
Zyklen bei 180° Drehungen1000000
Signalübertragung10-polig
