Kabelübergang
Kurze Ausführung
Produktbeschreibung
Einbauwanne Breite 24 mm

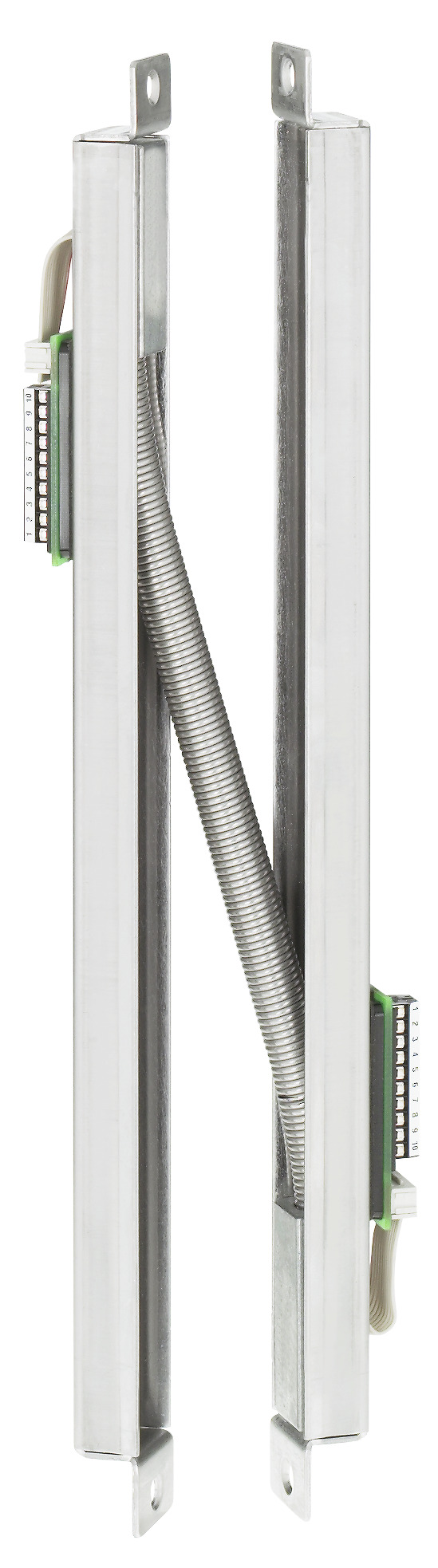

Kabelübergang für verdeckte Montage.
Mit integriertem Flexkabel gegen Kabelbruch, Klemm-Steck-Anschluss 10-polig und beidseitiger Einbauwanne.
Einbausystem für geringe Kammermaße und kolisionsfreier Bewegung. Dies ist besonders vorteilhaft bei Türsystemen mit kurzer Distanz zum Band und innen liegenden Bändern.
Der besondere Vorteil dieser Montagevariante liegt in der Möglichkeit, die Gehäuse nahezu bündig (kleiner als 1mm Distanz bei geschlossener Tür) zu positionieren. Auch kleinste Abstände zur Drehachse der Tür, wie sie z.B. innen liegende Bänder aufweisen, führen zu keinen klemmenden Situationen.
Lieferumfang
- Kabelübergang
Hinweis
- Kurze Ausführung
| Übergangswiderstand pro Signal | 0,21 Ohm |
| Betriebsnennspannung | 24 V +20% |
| Max. Stromaufnahme | 1 A 100% ED, 4 A max. 1 sec. 10% ED |
| Version | Steckbar |
| Ausführung | Beidseitige Einbauwanne |
| Material Wanne | Edelstahl |
| Material Spiralschlauch | Edelstahl |

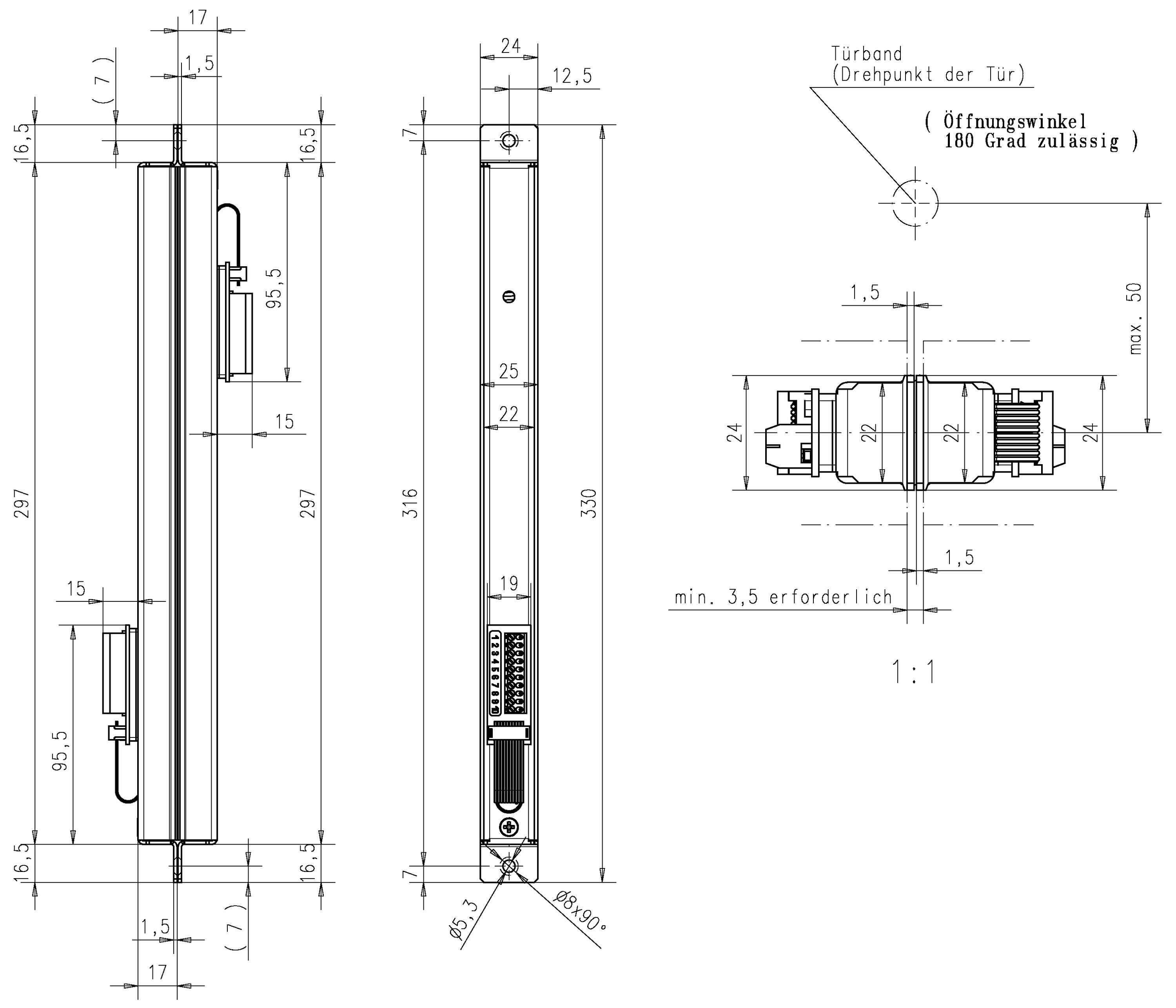

| Max. zulässige Drehung horizontal | 100 mm |
| Länge | 330 mm |
| Breite | 24 mm |
| Tiefe | 33 mm |
| Zyklen bei 180° Drehungen | 1000000 |
| Anwendungsbereich | Einbausystem für geringe Kammermaße und kolisionsfreier Bewegung. |
| Signalübertragung | 10-polig |
