Kabelübergang
Kurze Ausführung
Produktbeschreibung

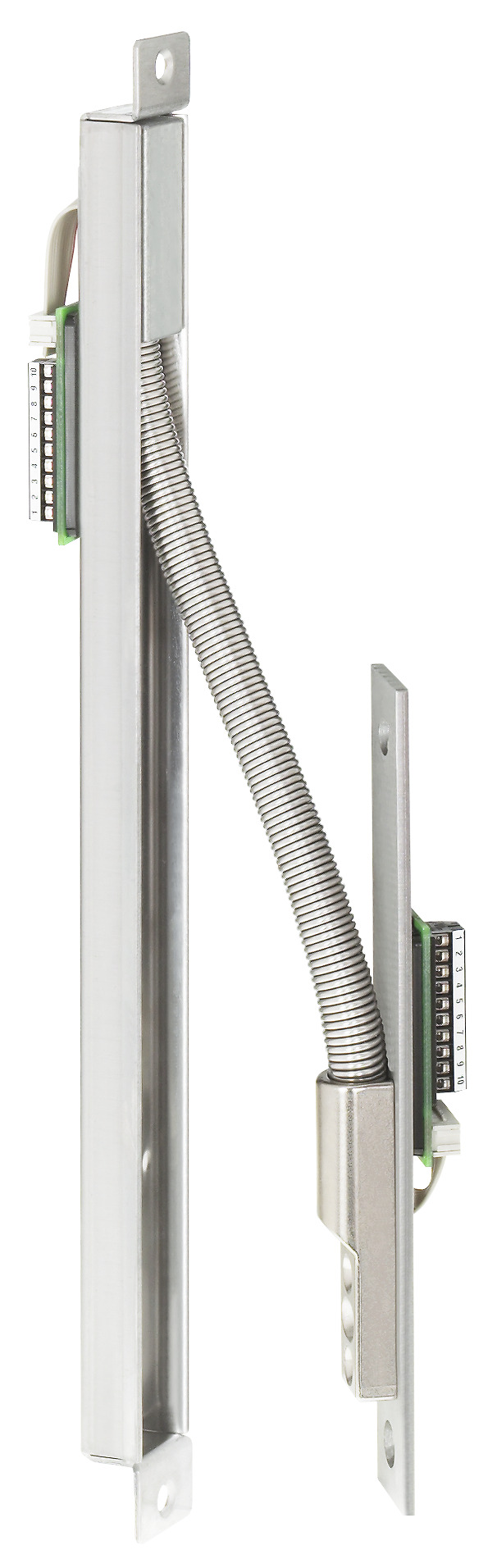

Zur unmittelbaren Stromübertragung vom Türrahmen zum Türblatt. Nicht rostender, flexiber Metallschlauch. Befestigungskappen zur Montage an Türrahmen und Türblatt.
Vorteile auf einen Blick
- Zarge und Tür können getrennt gefertigt und geliefert werden.
- Die Funktion der elektrischen Komponenten kann im Werk an dieser Schnittstelle schon geprüft werden.
- Türflügel und Zarge können zum Einbau getrennt werden, ohne dass elektrotechnische Kenntnisse beim Monteur vorhanden sein müssen.
- Die Klemm-Steckverbindung auf der Zargenseite kann zum direkten Anschluss an die Hausinstallation genutzt werden, ohne dass eine Verteilerdose zwischengesetzt werden muss.
- Ein hochwertiges Spezialkabel im Kabelübergang sorgt für eine hohe Lebensdauer dieses durch Bewegung stark belasteten Bauteils.
- Verschleiß durch Scheuerstellen im Kabelübergang wird ausgeschlossen.
- Einfache Trennung von Türflügel und Zarge bei Reparatur – keine elektrotechnische Kenntnisse notwendig.
- Schnittstelle zu Gebäudeinstallation – leichter Anschluss von Wartungsund Diagnosegeräten; dadurch einfaches Erkennen von Fehlerquellen und schnelle Beseitigung der Fehler.
Lieferumfang
- Kabelübergang
Hinweis
- Kurze Ausführung
| Betriebsnennspannung | 24 V +20% |
| Übergangswiderstand pro Signal | 0,21 Ohm |
| Max. Stromaufnahme | 1 A 100% ED, 4 A max. 1 sec. 10% ED |
| Version | Steckbar |

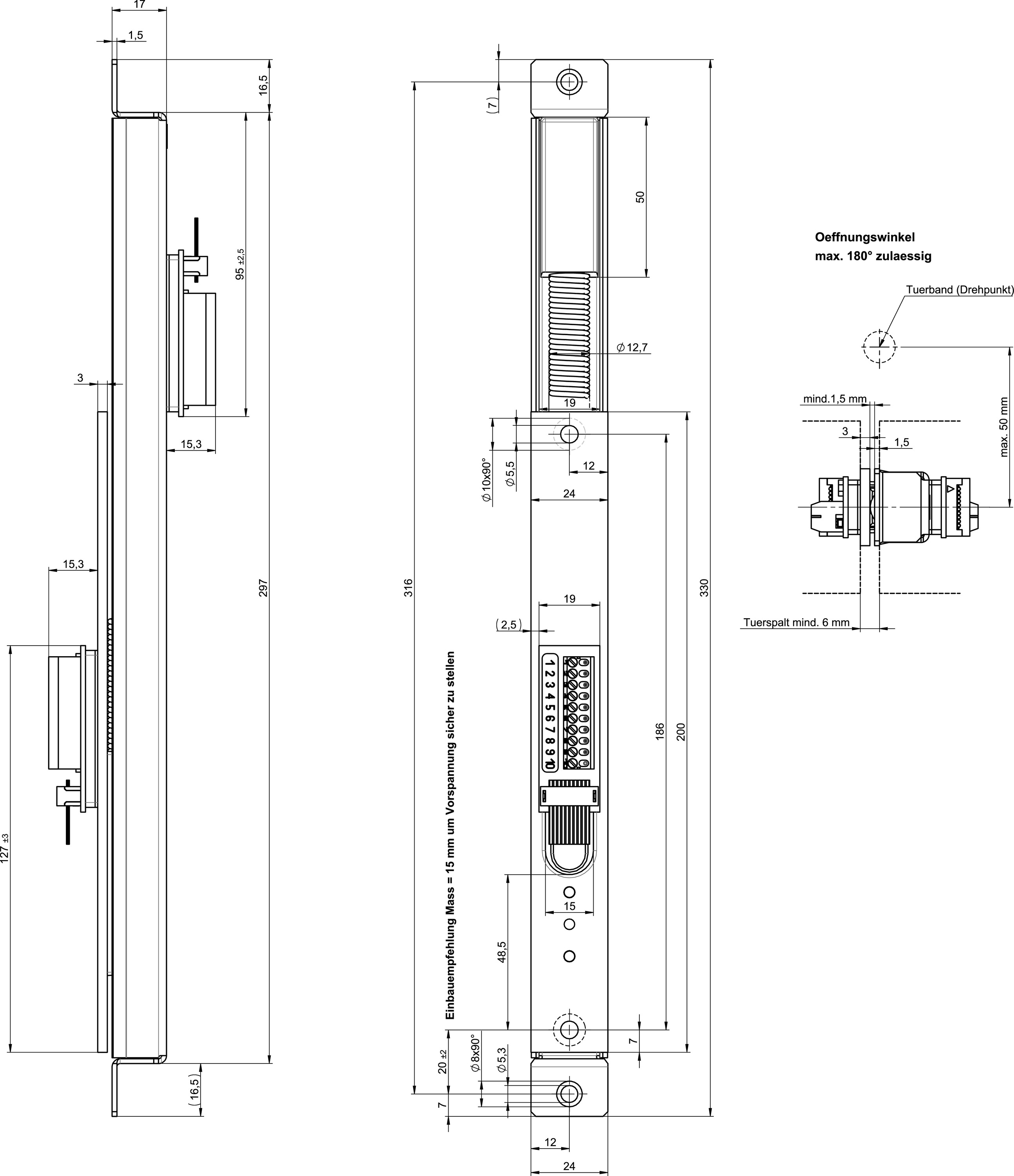

| Ausführung | Einseitige Einbauwanne / Montageblech eckig |
| Material Montageblech/Wanne | Edelstahl |
| Material Spiralschlauch | Edelstahl |
| Max. zulässige Drehung horizontal | 100 mm |
| Länge Wanne / Montageblech | 330 mm / 200 mm |
| Breite Wanne / Montageblech | 24 mm / 24 mm |
| Tiefe Wanne / Montageblech | 33 mm /19 mm |
| Zyklen bei 180° Drehungen | 1000000 |
| Signalübertragung | 10-polig |
| Kammermaß | > 16 mm |
| Einbaulänge | 340 mm |
