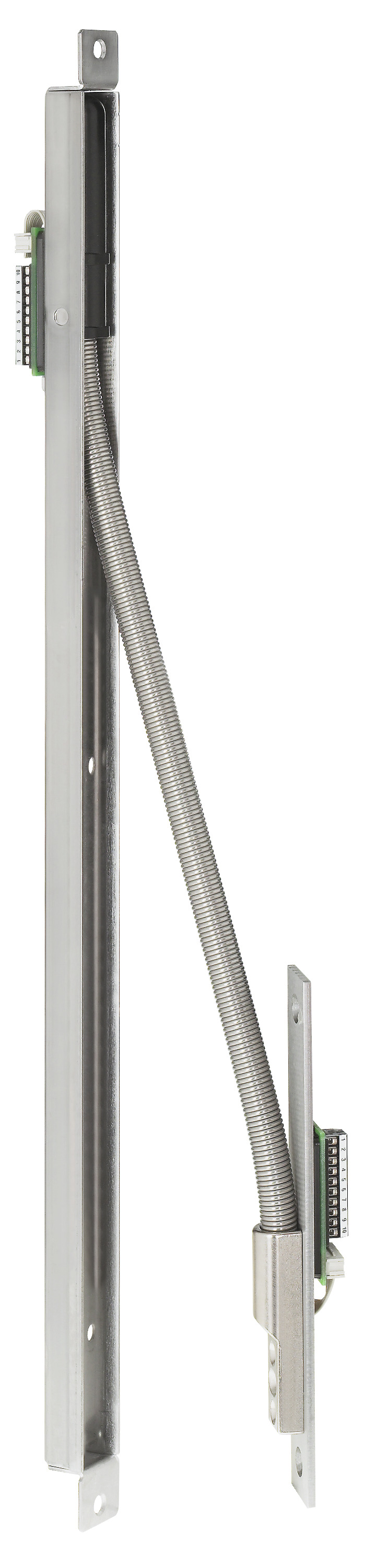

Kabelübergang
Lange Ausführung
Produktbeschreibung
Kabelübergang für verdeckte Montage.
Mit integriertem Flexkabel gegen Kabelbruch
Klemm-/Steck Anschlusstechnik 10-polig
Einseitige Einbauwanne für Holz-, Metall- und Kunststoffprofile geeignet
Als Zubehör für die Einbauwanne in Holzprofile bietet sich das Zubehör-Set 10313-24 mit 2 Radius-Endstücken an.
Vorteile auf einen Blick
- Zarge und Tür können getrennt gefertigt und geliefert werden.
- Die Funktion der elektrischen Komponenten kann im Werk an dieser Schnittstelle schon geprüft werden.
- Türflügel und Zarge können zum Einbau getrennt werden, ohne dass elektrotechnische Kenntnisse beim Monteur vorhanden sein müssen.
- Die Klemm-Steckverbindung auf der Zargenseite kann zum direkten Anschluss an die Hausinstallation genutzt werden, ohne dass eine Verteilerdose zwischengesetzt werden muss.
- Ein hochwertiges Spezialkabel im Kabelübergang sorgt für eine hohe Lebensdauer dieses durch Bewegung stark belasteten Bauteils.
- Verschleiß durch Scheuerstellen im Kabelübergang wird ausgeschlossen.
- Einfache Trennung von Türflügel und Zarge bei Reparatur – keine elektrotechnische Kenntnisse notwendig.
- Schnittstelle zu Gebäudeinstallation – leichter Anschluss von Wartungsund Diagnosegeräten; dadurch einfaches Erkennen von Fehlerquellen und schnelle Beseitigung der Fehler.
Lieferumfang
- Kabelübergang
Übergangswiderstand pro Signal | 0,35 Ohm |
Betriebsnennspannung | 24 V +20% |
Max. Stromaufnahme | 1 A 100% ED, 4 A max. 1 sec. 10% ED |
Version | Steckbar |

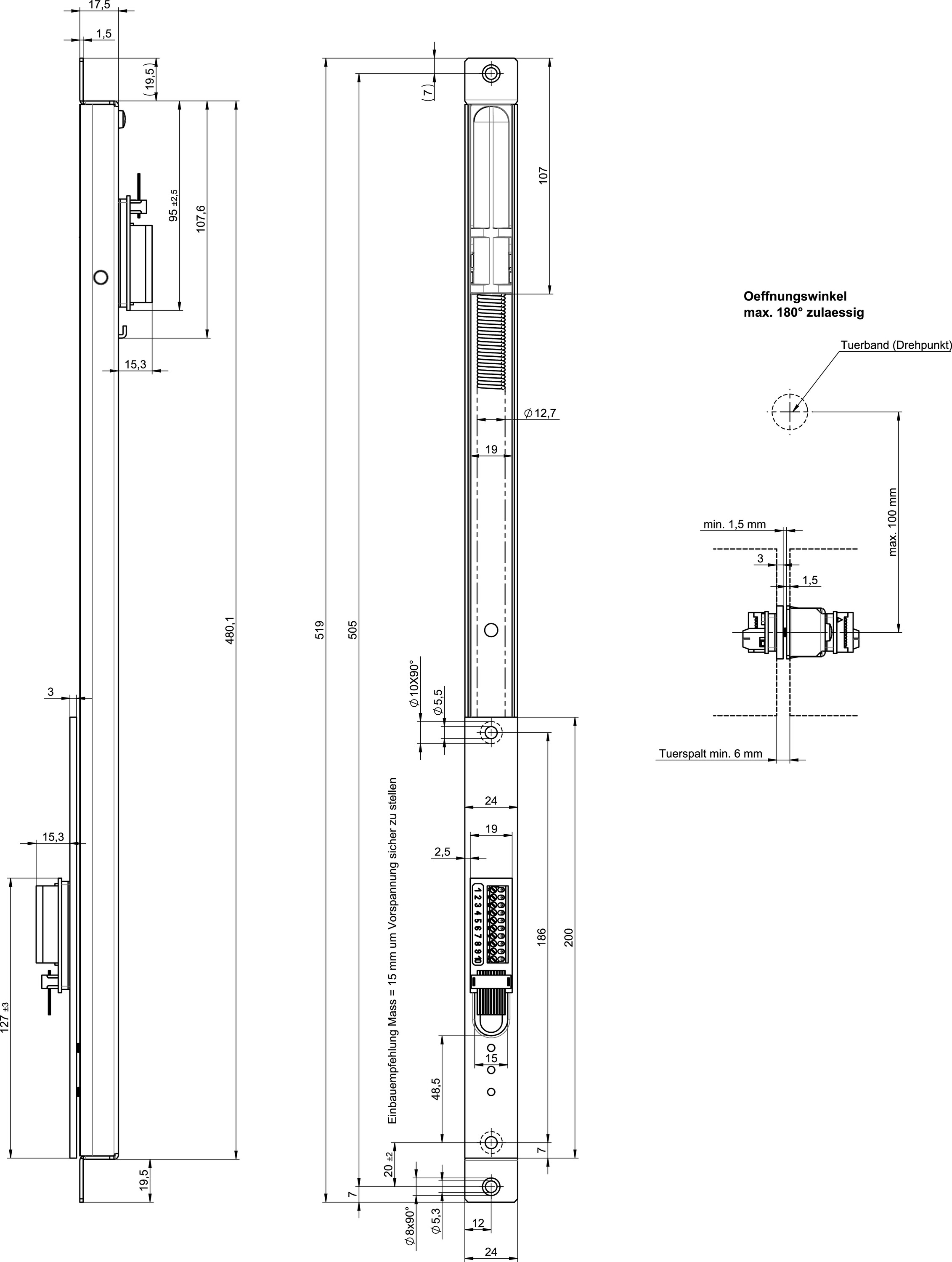

Ausführung | Einseitige Einbauwanne / Montageblech eckig |
Material Montageblech/Wanne | Edelstahl |
Material Spiralschlauch | Edelstahl |
Max. zulässige Drehung horizontal | 200 mm |
Länge Wanne / Montageblech | 519 mm / 200 mm |
Breite Wanne / Montageblech | 24 mm / 24 mm |
Tiefe Wanne / Montageblech | 33 mm / 19 mm |
Zyklen bei 180° Drehungen | 1000000 |
Signalübertragung | 10-polig |
