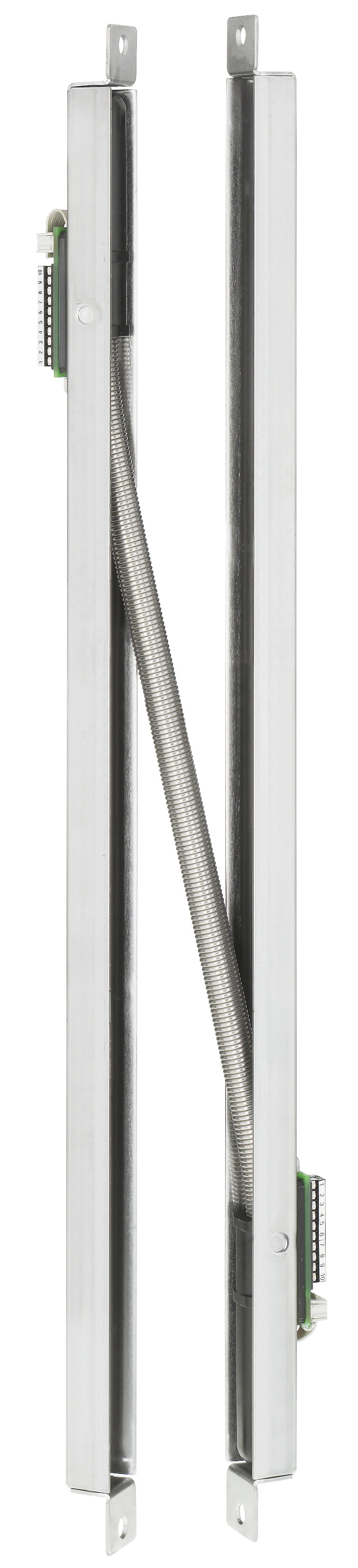

Kabelübergang
Lange Ausführung
Produktbeschreibung
Kabelübergang für verdeckte Montage.
Mit integriertem Flexkabel gegen Kabelbruch, Klemm-Steck-Anschluss und beidseitiger Einbauwanne.
Einbausystem für geringe Kammermaße und kolisionsfreier Bewegung. Dies ist besonders vorteilhaft bei Türsystemen mit kurzer Distanz zum Band und innen liegenden Bändern.
Der besondere Vorteil dieser Montagevariante liegt in der Möglichkeit, die Gehäuse nahezu bündig (<1mm Distanz bei geschlossener Tür) zu positionieren. Auch kleinste Abstände zur Drehachse der Tür, wie sie z.B. innen liegende Bänder aufweisen, führen zu keinen klemmenden Situationen.
Lieferumfang
- Kabelübergang
Hinweis
- Lange Ausführung
| Übergangswiderstand pro Signal | 0,35 Ohm |
| Betriebsnennspannung | 24 V +20% |
| Max. Stromaufnahme | 1 A 100% ED, 4 A max. 1 sec. 10% ED |
| Material Wanne | Edelstahl |

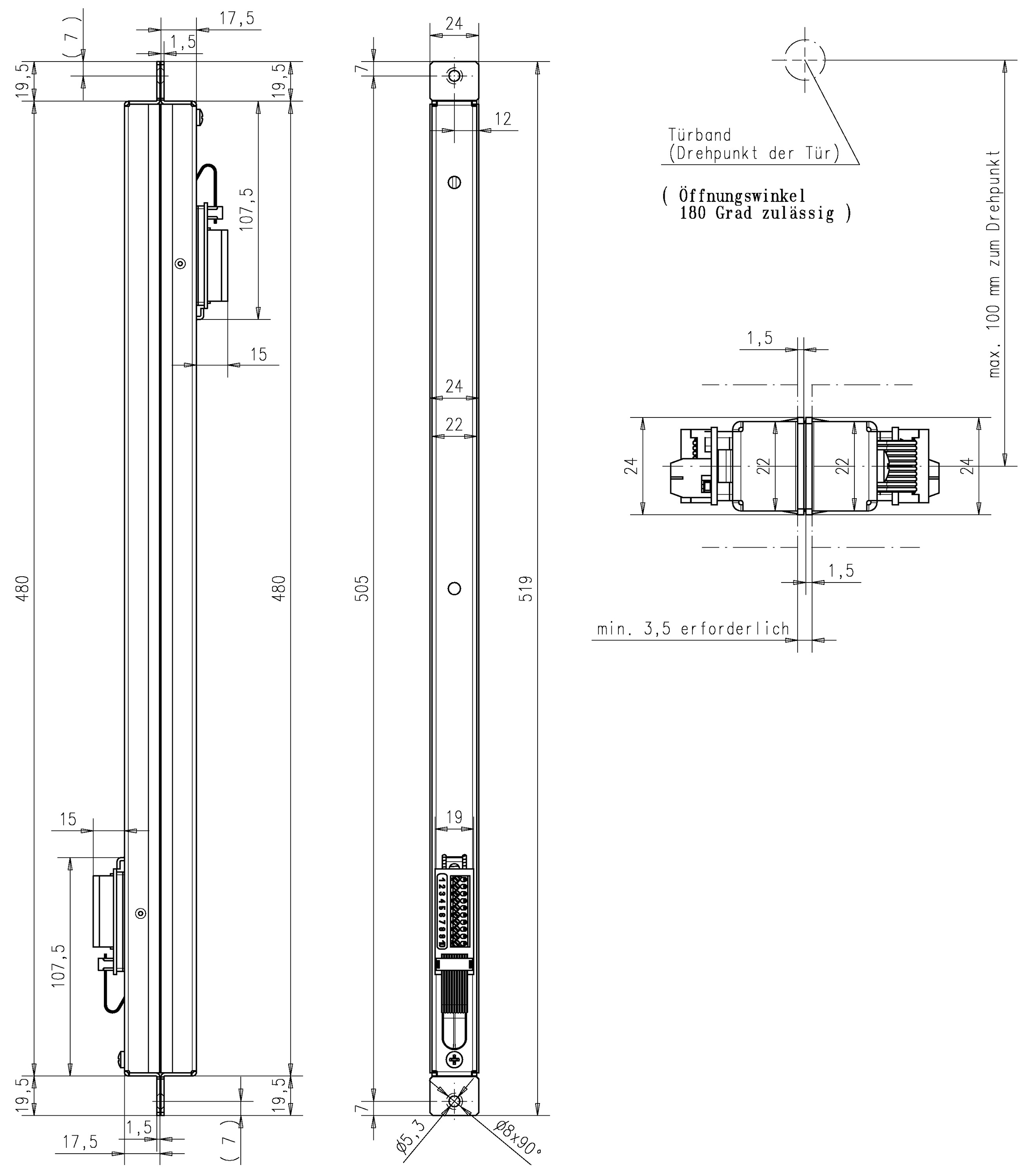

| Länge | 519 mm |
| Breite | 24 mm |
| Tiefe | 33 mm |
| Zyklen bei 180° Drehungen | 1000000 |
| Version | Steckbar |
| Material Spiralschlauch | Edelstahl |
| Max. zulässige Drehung horizontal | 200 mm |
| Signalübertragung | 10-polig |
| Anwendungsbereich | Einbausystem für geringe Kammermaße und kolisionsfreier Bewegung. |
| Ausführung | Beidseitige Einbauwanne |
