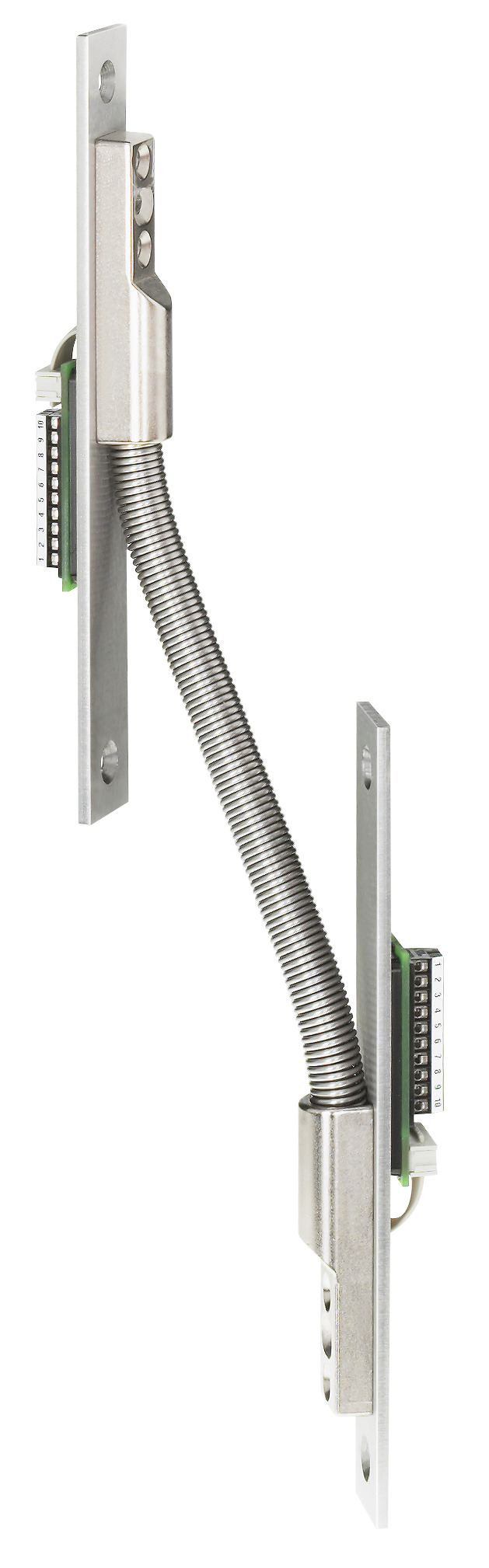

Kabelübergang

Kurze Ausführung

  • ArtNo: 10314-11-----00
  • EAN: 4042203335615

Produktbeschreibung

Zur unmittelbaren Stromübertragung vom Türrahmen zum Türblatt. Nicht rostender, flexiber Metallschlauch. Befestigungskappen zur Montage an Türrahmen und Türblatt.

Vorteile auf einen Blick

  • Zarge und Tür können getrennt gefertigt und geliefert werden.
  • Die Funktion der elektrischen Komponenten kann im Werk an dieser Schnittstelle schon geprüft werden.
  • Türflügel und Zarge können zum Einbau getrennt werden, ohne dass elektrotechnische Kenntnisse beim Monteur vorhanden sein müssen.
  • Die Klemm-Steckverbindung auf der Zargenseite kann zum direkten Anschluss an die Hausinstallation genutzt werden, ohne dass eine Verteilerdose zwischengesetzt werden muss.
  • Ein hochwertiges Spezialkabel im Kabelübergang sorgt für eine hohe Lebensdauer dieses durch Bewegung stark belasteten Bauteils.
  • Verschleiß durch Scheuerstellen im Kabelübergang wird ausgeschlossen.
  • Einfache Trennung von Türflügel und Zarge bei Reparatur – keine elektrotechnische Kenntnisse notwendig.
  • Schnittstelle zu Gebäudeinstallation – leichter Anschluss von Wartungsund Diagnosegeräten; dadurch einfaches Erkennen von Fehlerquellen und schnelle Beseitigung der Fehler.

Lieferumfang

  • Kabelübergang

Hinweis

  • Kurze Ausführung

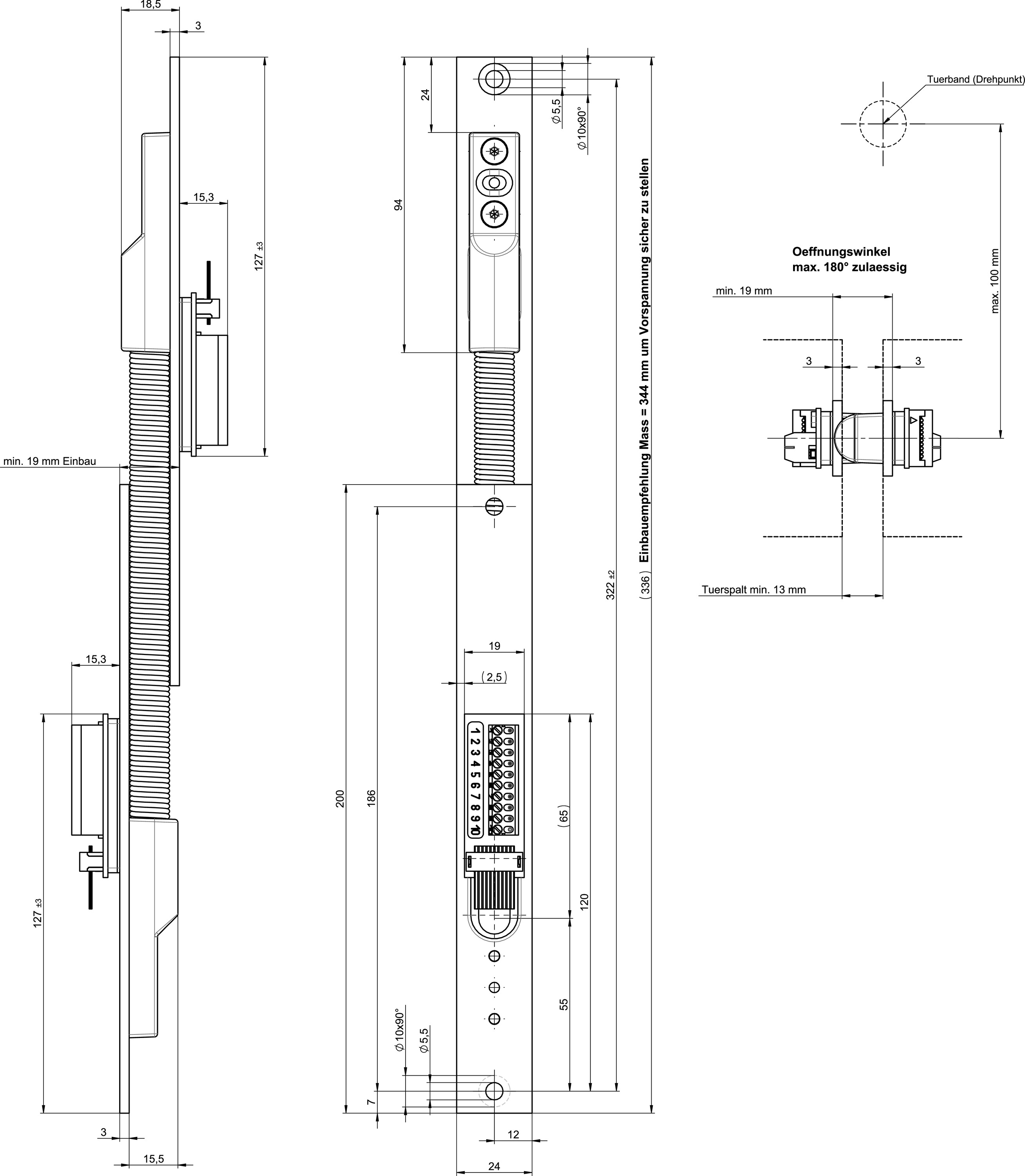

Technische Daten
Betriebsnennspannung24 V +20%
Übergangswiderstand pro Signal0,21 Ohm
Max. Stromaufnahme1 A 100% ED, 4 A max. 1 sec. 10% ED
AnwendungsbereichAlu- und Kunststoffprofile
VersionSteckbar
AusführungOhne Einbauwanne
Kammermaß> 16 mm
Material Montageblech/WanneEdelstahl
Material SpiralschlauchEdelstahl
Max. zulässige Drehung horizontal100 mm
Länge Montageblech200 mm
Breite Montageblech24 mm
Tiefe Montageblech19 mm
Einbaulänge340 mm
Zyklen bei 180° Drehungen1000000
Signalübertragung10-polig
