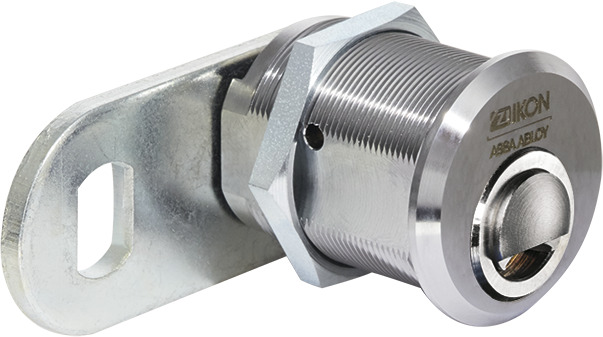

Schließhebelzylinder VERSO®CLIQ V923
Durchmesser 25 mm, seitlich abgeflacht auf 22 mm -ohne Schlüssel-
Produktbeschreibung
- Wahlweise mechanische oder elektromechanische Ausführung (V=) lieferbar
- Zylindergehäuseteile Messing
- Standard Oberfläche matt verchromt (OF=MC)

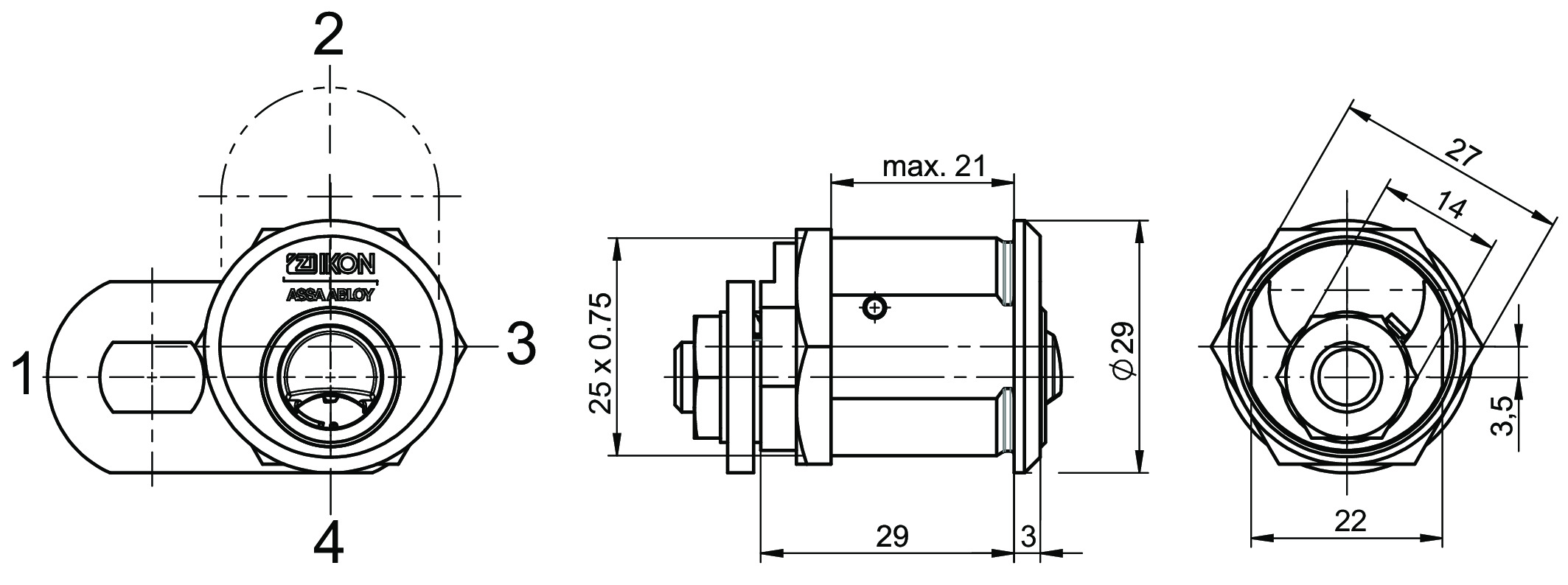

- Maß in mm A, L, B: 34, 26, 16
- Befestigung mit Gehäusemutter M25 x 0,75
- Standard Schließhebel (SLHB=1645009)
- Schließweg und Schließhebelweg 90° links oder rechts
- Schlüsselabzug bei geschlossenem Schließhebel
- Zuhaltungssegmente mit verschleißfester Sonderlegierung
- Optional zum Einsatz in explosionsgefährdeten Bereichen der Zone 1 (Ex II 2G) ATEX=II 2G Ex ib IIC T4 Gb lieferbar
Lieferumfang
- 1 Schließhebelzylinder
- 1 Gehäusemutter M25 x 0,75 x 4
- 1 Kernmutter M8 x 0,75 x 3
Bestellhinweis
- Bei Befestigung des Schließhebels Mutter mit Md=8Nm anziehen. Der Schlüssel ist dabei abgezogen.
| Artikelnummer | OF= | V= |
|---|---|---|
| V923 | MC | M |
| MC | E1 | |
| MC | E2 |
| | Bestellnummer | Produkt |
|---|---|---|
 | VZ03 | Pflegespray |
.webp "Pflegespray") | VZ05 | Pflegespray |
Sonderbezeichnung
| Beschreibung | Info |
|---|---|
| Für Profilzylinder stirnseitig frei wählbare Sonderbezeichnung, bis zu 8 Stellen (SBZ=) | je Zylinder |
Explosionsschutz
| ATEX= | Beschreibung | Info |
|---|---|---|
| II 2G Ex ib IIC T4 Gb | Schließzylinder für explosions-gefährdete Bereiche der Zone 1 | je Zylinder |
Anbohrschutz
| AB= | Anwendungsbereich | Info |
|---|---|---|
| 2 | Für Profil-Knauf-, Halb- und Sonderzylinder | je Zylinder |
Sonderoberfläche
| OF= | Anwendungsbereich | Info |
|---|---|---|
| MV | Für Profil- und Schließhebelzylinder | je Zylinder |
| MC | Für Profil- und Schließhebelzylinder | je Zylinder |
| MP | Für Profil- und Schließhebelzylinder | je Zylinder |
| MG | Für Profil- und Schließhebelzylinder | je Zylinder |
Ausführung
| V2= | Beschreibung | Info |
|---|---|---|
| OHNE AUDIT | Zylinder ohne Ereignisliste, stirnseitig beschriftet mit Symbol "§" | je Zylinder |
