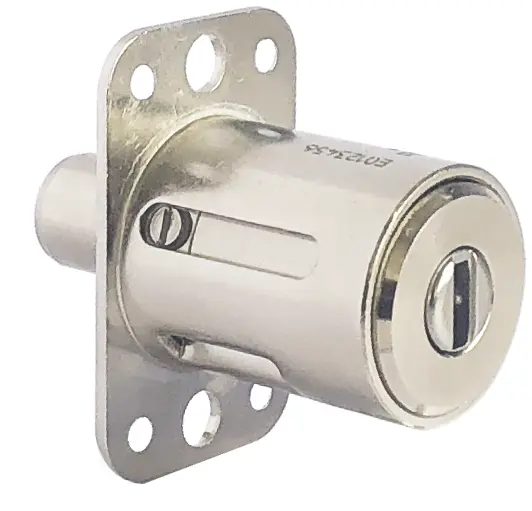

Druckzylinder eCLIQ N3.040

Produktbeschreibung

  • Wahlweise drehgesicherte oder elektronische Ausführung (V=) lieferbar
  • Standard Oberfläche matt vernickelt (OF=MV)
  • Spezialzylinder zum Einsatz in Schliesshülsen, optimal für den Einsatz im Glasschiebetüren z.B. in Verbindung mit KESO Schliesshülsen G.052
  • Durchmesser 22 mm
  • Wahlweise mit 12, 18 oder 22 mm Hub (AUS=12, AUS=18, AUS=22)
  • Wartungsfrei bis ca. 200.000 Zyklen
  • Spritzwassergeschützt IP54
  • Staub- und Regenschutzkappe erhältlich (SUR=1) IP55
  • Optional zum Einsatz in explosionsgefährdeten Bereichen der Zone 1 (ATEX=II 2G EX IB IIB T4 Gb)

Lieferumfang

  • 1 Druckzylinder

Bestellhinweis

  • Die Schliesshülse ist nicht im Lieferumfang enthalten
Sonderausstattung

Explosionsschutz

ATEX=BeschreibungInfo
II 2G Ex ib IIC T4 GbSchliesszylinder für explosions-gefährdete Bereiche der Zone 1je Zylinder

Sonderoberfläche

OF=AnwendungsbereichInfo
MC Für Profil- und SchliesshebelzylinderMatt, verchromt

Staub- und Regenschutz

SUR=AnwendungsbereichInfo
1Für Sonderzylinderje Zylinder

Bestellbare Varianten
ArtikelnummerOF=AUS=V=
N3.040 MV 1D
MV 1E
Passende ASSA ABLOY Produkte

Bestellnummer
Produkt
Feder-Führungsstift
NE28Feder-Führungsstift
Führungshülse Z
NE27Führungshülse Z
Schraube M3x3
NE30Schraube M3x3
Führungshülse A
NE26Führungshülse A
Druckfeder
NE29Druckfeder
Downloads zum Produkt

Allgemein

Produktdatenblatt Druckzylinder eCLIQ N3.040 (PDF)

Medien

Hauptbild (JPG, 58 KB)
Hauptbild (TIF, 342 KB)

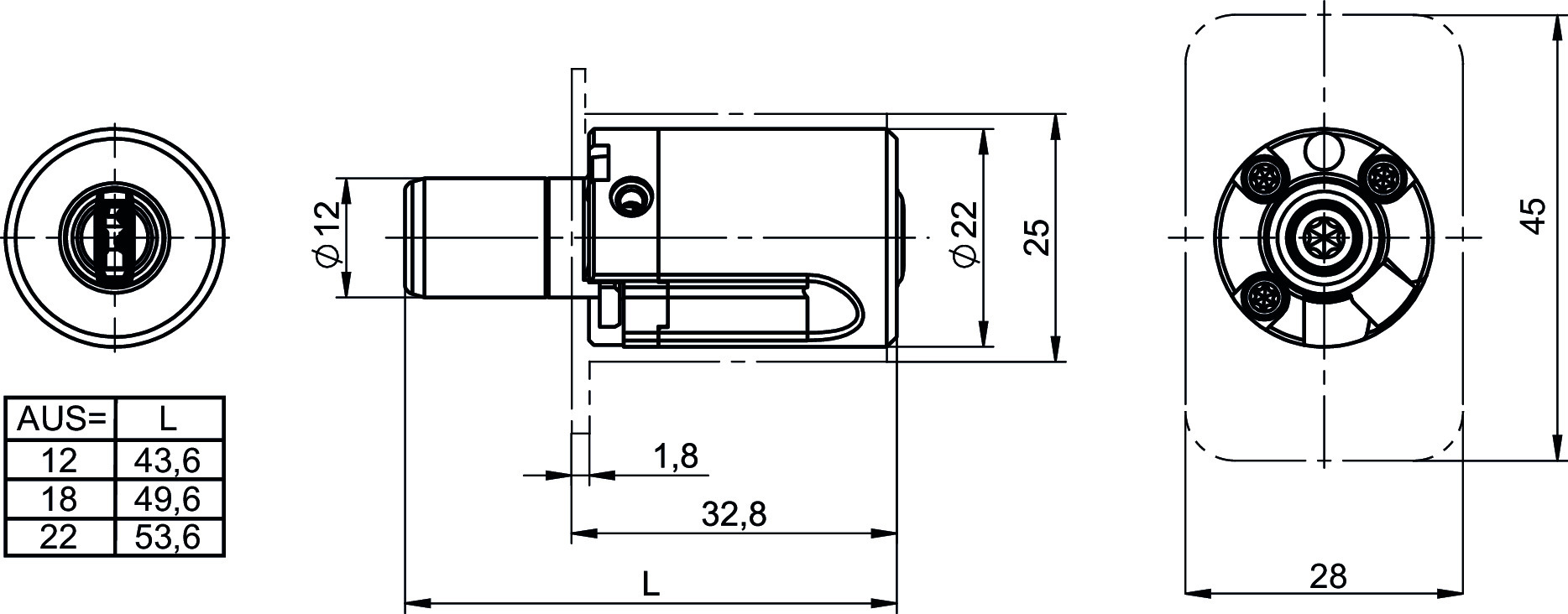

Technische Zeichnung (JPG, 160 KB)
