Verschlusszylinder _3._37

Vorteile auf einen Blick

  • Material: Messing
  • Mit gehärteten Zuhaltungen HRC60
  • Auch lieferbar mit runder Anschraubplatte
  • Riegelbewegung für linke/rechte Türen ­lieferbar
  • Schlüssel offen abziehbar
  • Schlüsseldrehweg 360°
  • Riegeldrehweg 90°
  • Zylinderlängen 25, 30, 35, 40 mm

Produktbeschreibung

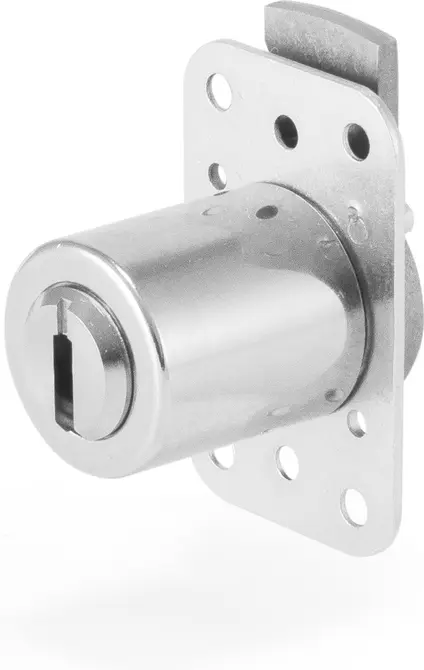

  • Verschlusszylinder mit festmontierter rechteckiger Anschraubplatte für Lateralschränke, Schiebetüren, Klappen, Büromöbel etc.

Lieferumfang

  • 1 Verschlusszylinder mit rechteckiger Anschraubplatte (Standard)
  • 1 Schliessblech G.257
Sonderausstattung

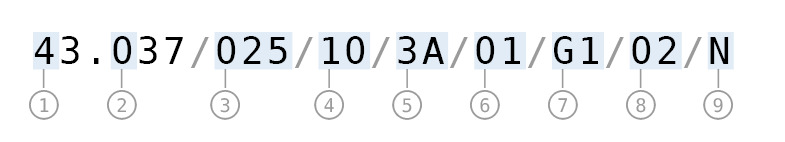

Artikelnummer
1: System4: 4000SΩ

3: 3000FPΩ, 3000SΩ, 3000S

2: 2000SΩ, 2000S, 2000 reg., 2000

1: 1000SΩ, 1000S, 1000 reg., 1000
2: Material Zylinder0: Messing
3: Nennlänge25: 25 mm

XX: 5 mm Schritte (siehe Anhang)
4: Schlüsselabzug10: Schlüsselabzug offen und geschlossen

20: Schlüsselabzug nur geschlossen
5: Riegel Mitnehmer Typ3A: A=17

3B: A=21

3C: A=23.5

3D: A=26

3E: A=31

3N: A=35

3V: A=61
6: Riegel Mitnehmer Figur1: Figur 1

2: Figur 2

3: Figur 3

4: Figur 4

5: Figur 5

6: Figur 6

7: Figur 7

8: Figur 8
7: Anschraubplatte DimensionG1: 28x45 rechteckig senkrecht

G2: 28x45 rechteckig waagrecht

K1: 22x35 rechteckig senkrecht

K2: 22x35 rechteckig waagrecht

R3: Ø35 / rund Befestigungslöcher standard
8: Farbe Zylinder2: vernickelt

3: verchromt matt

4: golddecor

5: brüniert hell

8: glanz verchromt
9: OxydN: ohne Oxidationsschutz

J: mit Oxidationsschutz
