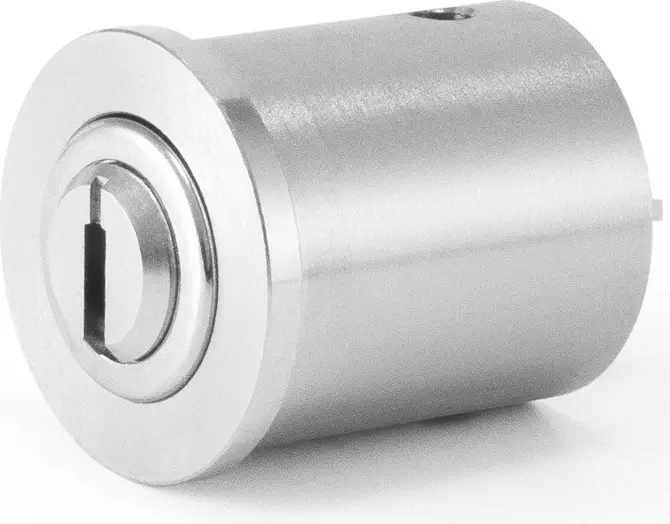

Schalterzylinder
mit Mehrfachabzugstellungen
Vorteile auf einen Blick
- Material: Messing
- Mit gehärteten Zuhaltungen HRC60
- Drehbegrenzung wird vom Elektroschalter übernommen
Produktbeschreibung
- Schalterzylinder mit Mehrfachabzugstellung für Elektro-Drehschalter diverser Fabrikate.
- Dieser universelle Schalterzylinder erlaubt bis zu 12 Schlüsselabzugstellungen mit entsprechender Anzeige der Schaltstellung durch den Schlüsselkanal
Lieferumfang
- 1 Schalterzylinder mit Mehrfachabzug
Hinweis
- Mitnehmer

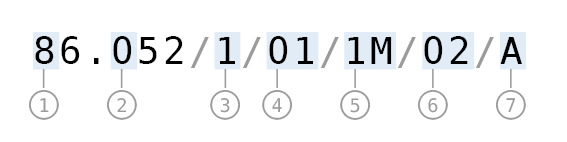

| 1: System | 9: 9000Ω² 8: 8000Ω² 6: 6000FP2 |
| 2: Material Zylinder | 0: Messing |
| 3: Hülsentyp | 1: D= 32 mm |
| 4: Abzugstellung | 1: 1x360° 2: 2x180° 4: 4x90° 6: 6x60° 8: 8x45° 12: 12x30° |
| 5: Mitnehmer | 1K: L=11.5mm B=14mm 1M: L=10mm B=9mm 2A: L=23.5mm B=7mm 2C: L=4mm B=6.5mm 2G: L=13mm B=6.5mm 2H: L=16mm B=7mm |
| 6: Farbe Zylinder | 2: vernickelt |
| 7: Korrosionsschutz | A: EN1670 Kl. 3 |
