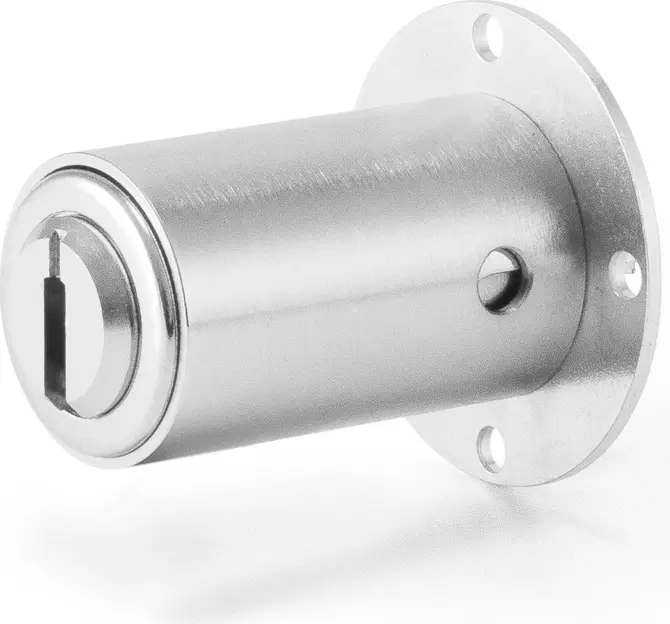

Schalterzylinder

mit Mehrfachabzugstellungen

Vorteile auf einen Blick

  • Material: Messing
  • Drehbegrenzung wird vom Elektroschalter übernommen
  • Mit gehärteten Zuhaltungen HRC60

Produktbeschreibung

  • Schalterzylinder mit Mehrfachabzugstellung für Elektro-Drehschalter diverser Fabrikate.
  • Dieser universelle Schalterzylinder erlaubt bis zu 12 Schlüsselabzugstellungen mit entsprechender Anzeige der Schaltstellung durch den Schlüsselkanal.

Lieferumfang

  • 1 Schalterzylinder mit Mehrfachabzug

Hinweis

  • Mitnehmer
Sonderausstattung
Artikelnummer
1: System9: 9000Ω²

8: 8000Ω²

6: 6000FP2
2: Material Zylinder0: Messing
3: Hülsentyp3: D= 22 mm, mit Montageplatte
4: Abzugstellung1: 1x360°

2: 2x180°

4: 4x90°

6: 6x60°

8: 8x45°

12: 12x30°
5: Mitnehmer1K: L=11.5mm B=14mm

1M: L=10mm B=9mm

2A: L=23.5mm B=7mm

2C: L=4mm B=6.5mm

2G: L=13mm B=6.5mm

2H: L=16mm B=7mm
6: Farbe Zylinder2: vernickelt
7: KorrosionsschutzA: EN1670 Kl. 3
Bestellbare Varianten
Bestellnummer
Produkt
96.052.3Schalterzylinder 96.052.3
86.052.3Schalterzylinder 86.052.3
66.052.3Schalterzylinder 66.052.3
