Schalterzylinder
mit Mehrfachabzugstellungen
Vorteile auf einen Blick
- Material: Messing matt vernickelt
- Mit gehärteten Zuhaltungen HRC60
- Mit Zentralbefestigung durch konische Frontmutter und Sechskantmutter M25 × 1 mm
- Drehbegrenzung wird vom Elektroschalter übernommen
Produktbeschreibung
- Schalterzylinder mit Mehrfachabzugstellung für Elektro-Drehschalter diverser Fabrikate.
- Dieser universelle Schalterzylinder erlaubt bis zu 12 Schlüsselabzugstellungen mit entsprechender Anzeige der Schaltstellung durch den Schlüsselkanal
Lieferumfang
- 1 Schalterzylinder mit Mehrfachabzug
Hinweis
- Mitnehmer

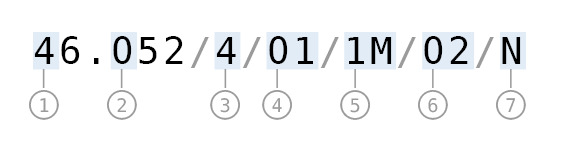

| 1: System | 4: 4000SΩ 3: 3000FPΩ, 3000SΩ, 3000S C: 2500FP 2: 2000SΩ, 2000S, 2000 reg., 2000 1: 1000SΩ, 1000S, 1000 reg., 1000 |
| 2: | 1: Messing |
| 3: Hülsentyp | 4: Schraubbefestigung m. Montageplatte |
| 4: Abzugstellung | 1: 1x360° 2: 2x180° 4: 4x90° 6: 6x60° 8: 8x45° 12: 12x30° |
| 5: Mitnehmer | 1K: L=11.5mm B=14mm 1M: L=10mm B=9mm 2G: L=13mm B=6.5mm 2H: L=16mm B=7mm |
| 6: Farbe Zylinder | 2: vernickelt 3: verchromt matt 4: golddecor 5: brüniert hell 8: glanz verchromt |
| 7: Oxyd | N: ohne Oxidationsschutz J: mit Oxidationsschutz |
