Feuerschutzbeschlag für Rohrrahmentüren

J-Form Drücker mit Außendrücker

ArtNo: H43200150900000
EAN: 4042203783881

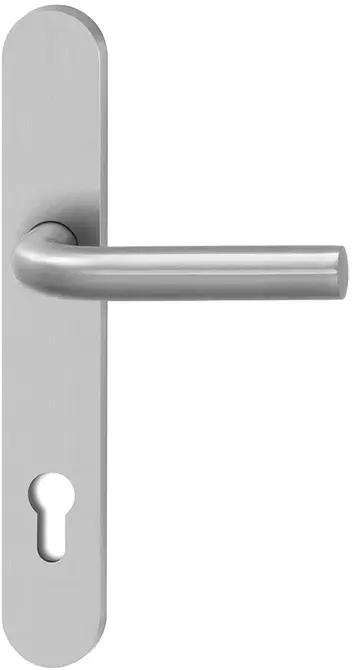

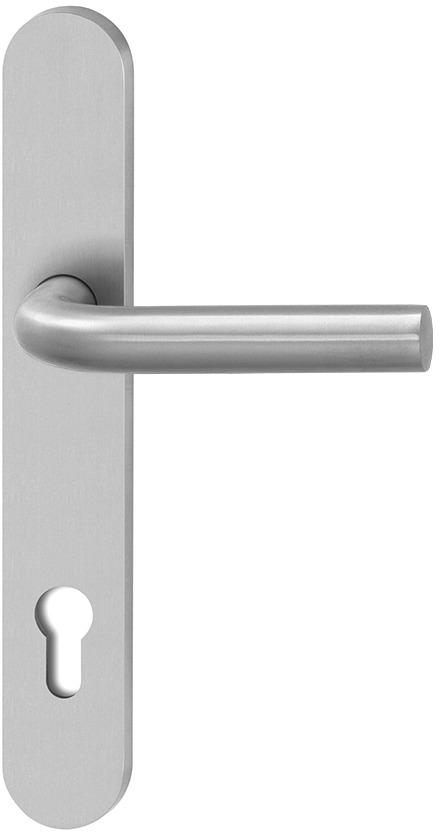

Hauptbild

Produktbeschreibung

Der Feuerschutzbeschlag für Rohrrahmentüren erfüllt die Anforderungen an Türdrückergarnituren für Feuer- und Rauchschutztüren nach DIN 18273. Der hochwertige J-Form Drücker auf Langschild fügt sich elegant in jedes Objekt ein. Langlebiger gebürsteter Edelstahl ist als modernes und korrosionsbeständiges Material perfekt für jede Umgebung in der es auf Qualität ankommt geeignet. Dieses Modell wird mit flachem Knauf ausgeliefert.

Vorteile auf einen Blick

Frei auf Ihre Türblattdicken konfigurierbar
Klassisch gebogener Drücker
Erfüllt die Anforderungen an Türdrückergarnituren für Feuer- und Rauchschutztüren nach DIN 18273

Hinweis

Kompatibel mit Schlössern der Serie N1556

Technische Daten

Außenschild	Drücker
Schutzklasse	0
Drücker	J-Form
Zylindertyp	Profilzylinder
Vollstift	9 mm
Material	Standard, Edelstahl gebürstet
Bauform	Langschild
Entfernung	92 mm
DIN-Richtung	DIN Links/Rechts gefedert

Passendes Zubehör

	Bestellnummer	Produkt
	HA32S0000196000	Befestigungsset Rohrrahmen Langschild 9 mm Panikstift Schutzklasse 2 für Türblattdicke 32-36 mm SK2 mit 9 mm Panikstift für Türblattdicke 32-36 mm
	HA32S0000197000	Befestigungsset Rohrrahmen Langschild 9 mm Panikstift Schutzklasse 2 für Türblattdicke 37-41 mm SK2 mit 9 mm Panikstift für Türblattdicke 37-41 mm
	HA32S0000198000	Befestigungsset Rohrrahmen Langschild 9 mm Panikstift Schutzklasse 2 für Türblattdicke 42-46 mm SK2 mit 9 mm Panikstift für Türblattdicke 42-46 mm
	HA32S0000199000	Befestigungsset Rohrrahmen Langschild 9 mm Panikstift Schutzklasse 2 für Türblattdicke 47-51 mm SK2 mit 9 mm Panikstift für Türblattdicke 47-51 mm
	HA32S0000200000	Befestigungsset Rohrrahmen Langschild 9 mm Panikstift Schutzklasse 2 für Türblattdicke 52-56 mm SK2 mit 9 mm Panikstift für Türblattdicke 52-56 mm
	HA32S0000201000	Befestigungsset Rohrrahmen Langschild 9 mm Panikstift Schutzklasse 2 für Türblattdicke 57-61 mm SK2 mit 9 mm Panikstift für Türblattdicke 57-61 mm
	HA32S0000202000	Befestigungsset Rohrrahmen Langschild 9 mm Panikstift Schutzklasse 2 für Türblattdicke 62-66 mm SK2 mit 9 mm Panikstift für Türblattdicke 62-66 mm
	HA32S0000203000	Befestigungsset Rohrrahmen Langschild 9 mm Panikstift Schutzklasse 2 für Türblattdicke 67-71 mm SK2 mit 9 mm Panikstift für Türblattdicke 67-71 mm
	HA32S0000204000	Befestigungsset Rohrrahmen Langschild 9 mm Panikstift Schutzklasse 2 für Türblattdicke 72-76 mm SK2 mit 9 mm Panikstift für Türblattdicke 72-76 mm
	HA32S0000205000	Befestigungsset Rohrrahmen Langschild 9 mm Panikstift Schutzklasse 2 für Türblattdicke 77-81 mm SK2 mit 9 mm Panikstift für Türblattdicke 77-81 mm
