Das Elektro-Sicherheitsschloss Modell 809 Vollblatt-Version

Dornmaß 65 mm, Breite Stulp 24 mm

Produktbeschreibung

  • Das Elektro Sicherheitsschloss Modell 809 ist ein selbstverriegelndes Schloss in Sonderausführung, ohne Panikfunktion, mit durchgehender Drückernuss und beidseitig gesteuertem Türdrücker

Vorteile auf einen Blick

  • Selbstverriegelnd
  • Steuerbarer Außendrücker
  • Überwachung
  • Mechanische Ablaufsteuerung zwischen Falle und Steuerfalle
  • Geeignet für den Einbau in Feuerschutztüren

Hinweis

  • Spannungen: E9 = 12 V Ruhestrom, E4 = 12 V Arbeitsstrom, F9 = 24 V Ruhestrom, F4 = 24 V Arbeitsstrom
  • Bitte beachten: Anschlussleitung muss zusätzlich mitbestellt werden.
  • Schließbleche sind Bestandteil der DIN EN-Zertifizierung.
Technische Daten
Betriebsnennspannung12 V
Dornmaß65 mm
PanikfunktionNein
Riegelausschluss20 mm
Drückernuss9 mm
VersionEuro-Profilzylinder
Entfernung74 mm
Material Stulp235 x 20 (24) x 3 mm
SchutzartIP 30
Zulassung DIN EN 179Zertifikat der Leistungsbeständigkeit 0432-CPR-00007-01
Mindestbelastbarkeit der Falle5 kN
Mindestbelastbarkeit des Riegels10 kN
Riegelgegenkraft6 kN
RiegelmerkmaleOberfläche gehärtet 60 HRC
Breite Stulp24 mm
Bestellbare Varianten
Bestellnummer
Dornmaß
Breite Stulp
809M14A72B65E4465 mm24 mm
809M14A72B65E4565 mm24 mm
Downloads zum Produkt

Allgemein

Produktdatenblatt Das Elektro-Sicherheitsschloss Modell 809 Vollblatt-Version (PDF)

Zertifikate und Bescheinigungen

Zertifikat der Leistungsbeständigkeit Sicherheitsschloss Elektro + Mechanik 809M. 309MB2. (PDF, 930 KB)

Medien

Hauptbild (JPG, 56 KB)
Hauptbild (EPS, 5.38 MB)

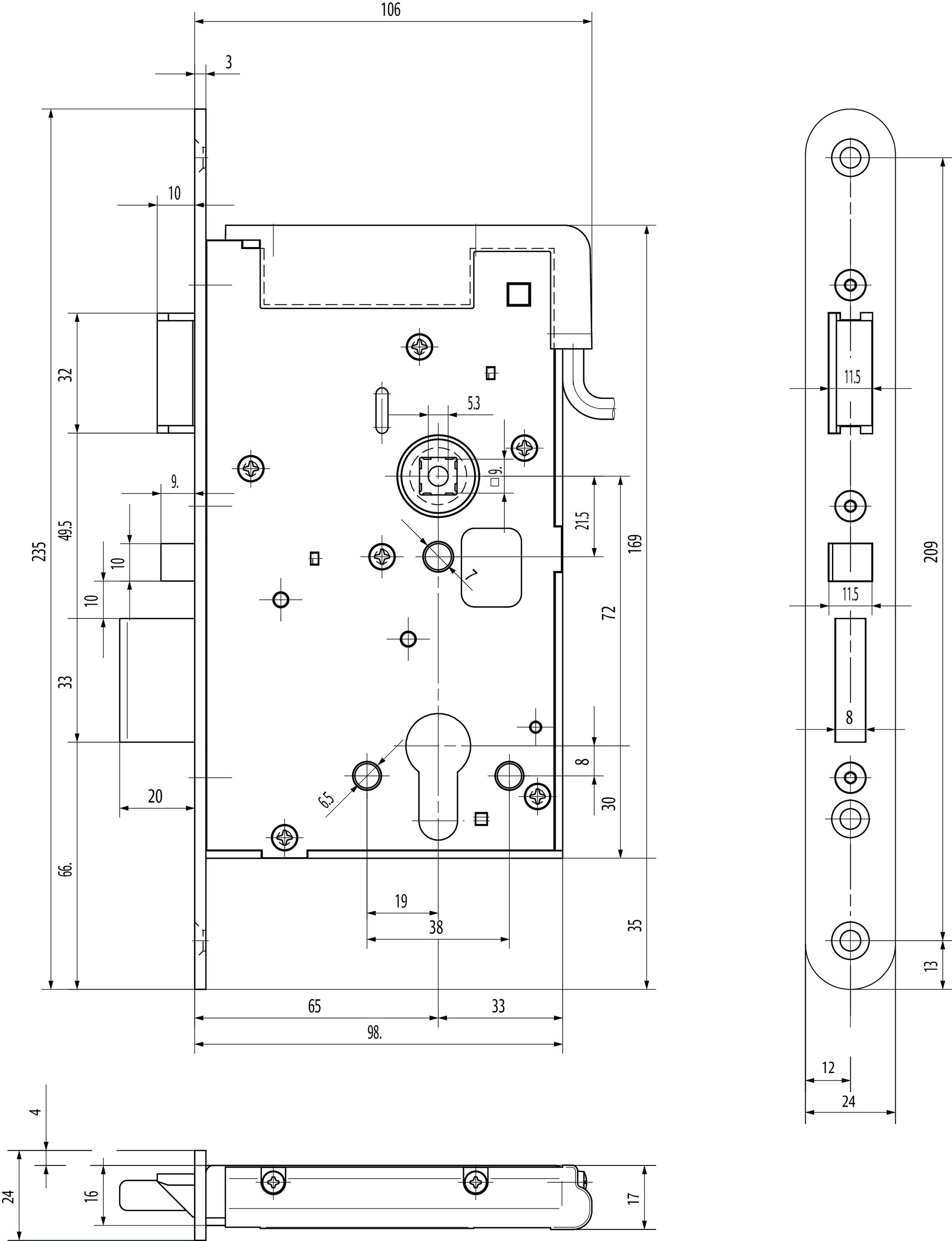

Technische Zeichnung (JPG, 448 KB)
