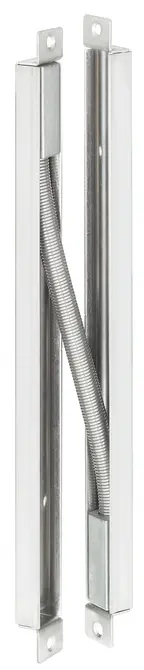

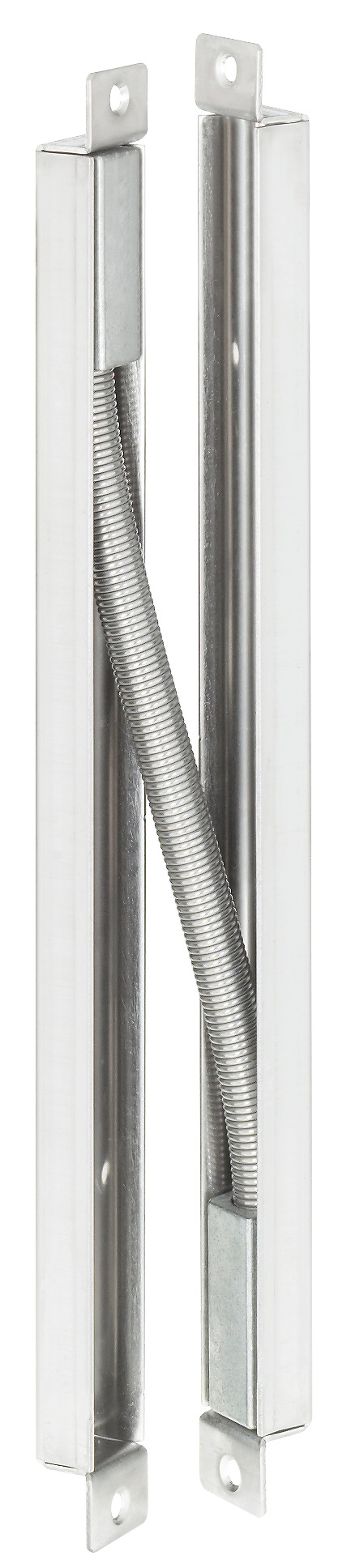

Kabelübergang 10312-14-10

Kurze Ausführung

  • ArtNo: 10312-14-10--00
  • EAN: 4042203677401

Produktbeschreibung

  • Einbauwanne Breite 24 mm
  • Kabelübergang für verdeckte Montage.
  • Zur Kabeldurchführung mit beidseitiger Einbauwanne.
  • Einbausystem für geringe Kammermaße und kolisionsfreier Bewegung. Dies ist besonders vorteilhaft bei Türsystemen mit kurzer Distanz zum Band und innen liegenden Bändern.
  • Der besondere Vorteil dieser Montagevariante liegt in der Möglichkeit, die Gehäuse nahezu bündig (<1mm Distanz bei geschlossener Tür) zu positionieren. Auch kleinste Abstände zur Drehachse der Tür, wie sie z.B. innen liegende Bänder aufweisen, führen zu keinen klemmenden Situationen.

Lieferumfang

  • Kabelübergang

Hinweis

  • Kurze Ausführung

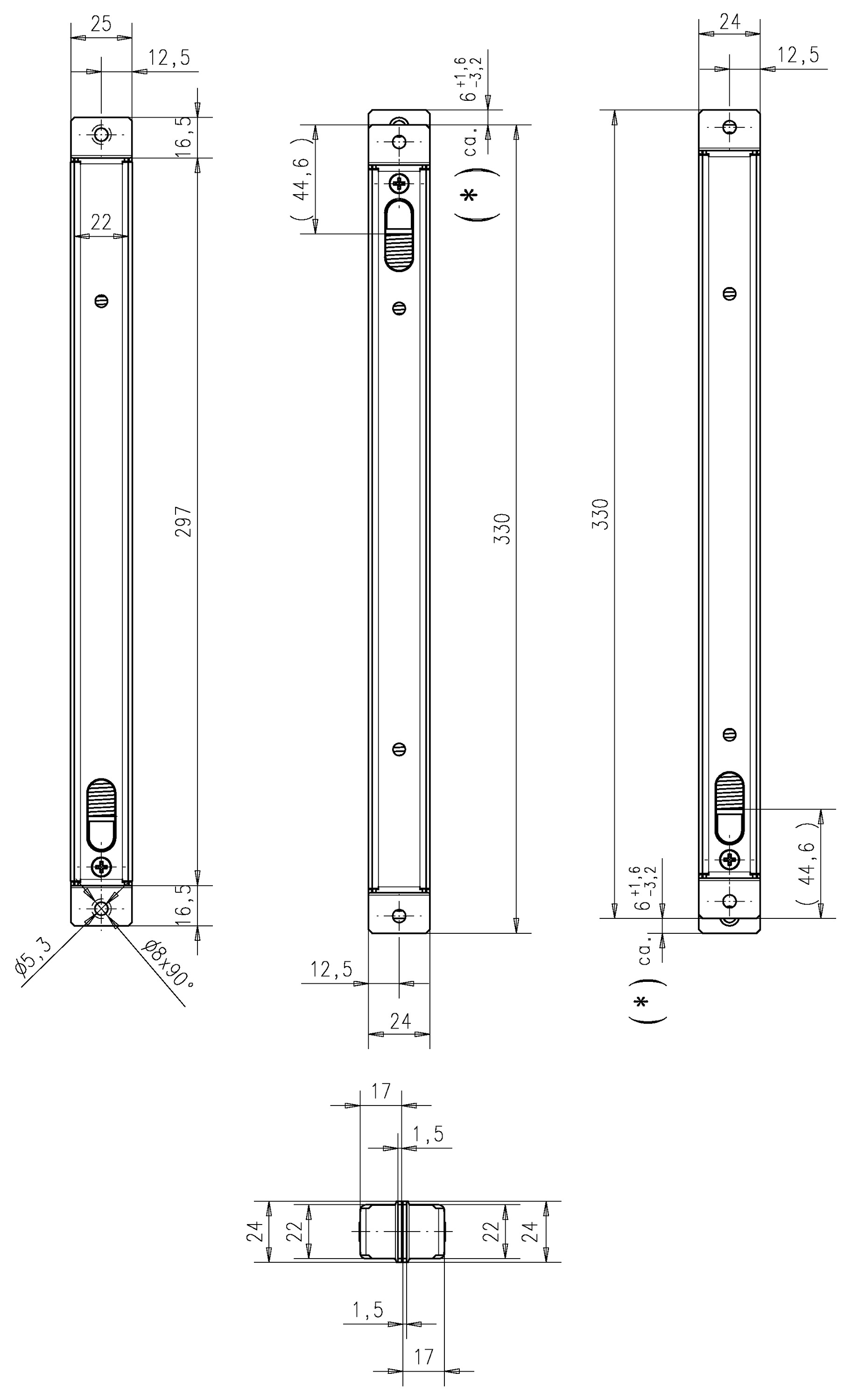

Technische Daten
VersionKabelführung
Material WanneEdelstahl
Material SpiralschlauchEdelstahl
Leitungsdurchmesser max.7 mm
Max. zulässige Drehung horizontal100 mm
Länge330 mm
Breite24 mm
Tiefe17 mm
