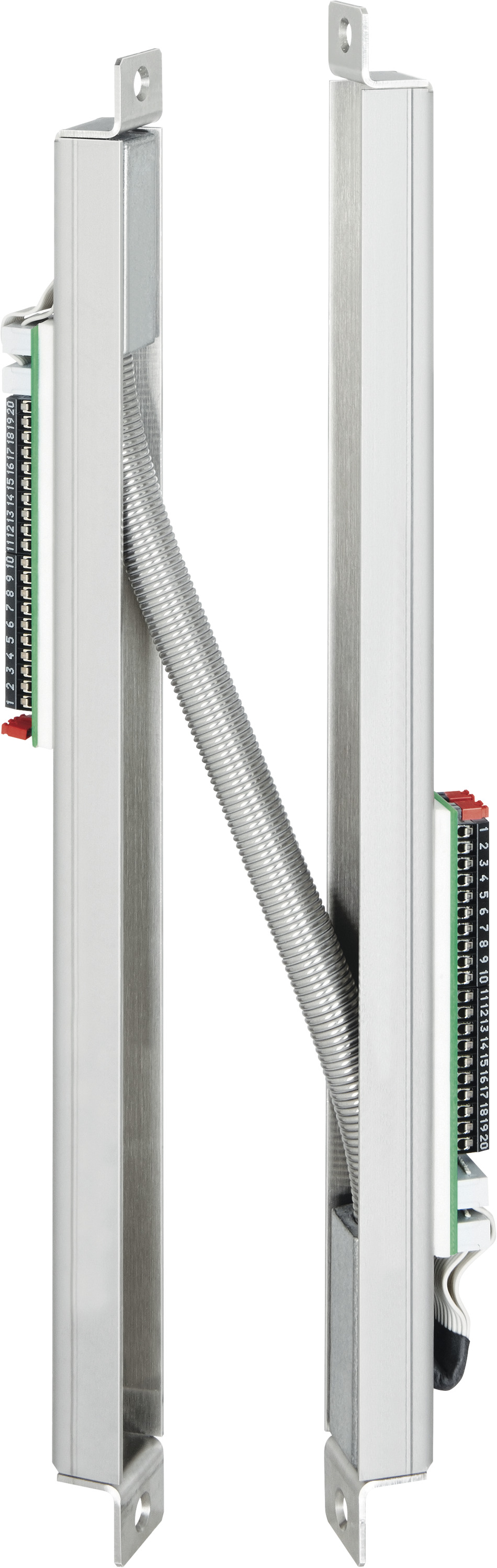

Kabelübergang 10314-34-10
Kurze Ausführung
Produktbeschreibung
- 20-poliger Kabelübergang zur Stromübertragung zwischen Türrahmen und -blatt
Vorteile auf einen Blick
- Kabelübergang für verdeckte Montage.
- Einbauwanne Breite 24 mm
- Mit integriertem Flexkabel gegen Kabelbruch
- Klemm/Steck Anschlusstechnik 20-polig
- Beidseitige Einbauwanne
- Mit 2 Jumper zum Brücken der PIN 1+2 sowie 3+4 zur Erhöhung der Strombelastung
- Der besondere Vorteil dieser Montagevariante liegt in der Möglichkeit, die Gehäuse nahezu bündig (<1mm Distanz bei geschlossener Tür) zu positionieren. Auch kleinste Abstände zur Drehachse der Tür, wie sie z.B. innen liegende Bänder aufweisen, führen zu keinen klemmenden Situationen.
| Betriebsnennspannung | 24 V +20% |
| Max. Stromaufnahme | 1 A 100% ED, 4 A max. 1 sec. 10% ED |
| Max. Stromaufnahme Jumper 1 + 2 gesteckt | 2 A 100% ED, 5 A max. 1 sec. 10% ED |
| Übergangswiderstand pro Signal | 0,21 Ohm |
| Signalübertragung | 20-polig |
| Anschlusskabel | Steckbar |
| Material Wanne | Edelstahl |
| Material Spiralschlauch | Edelstahl |

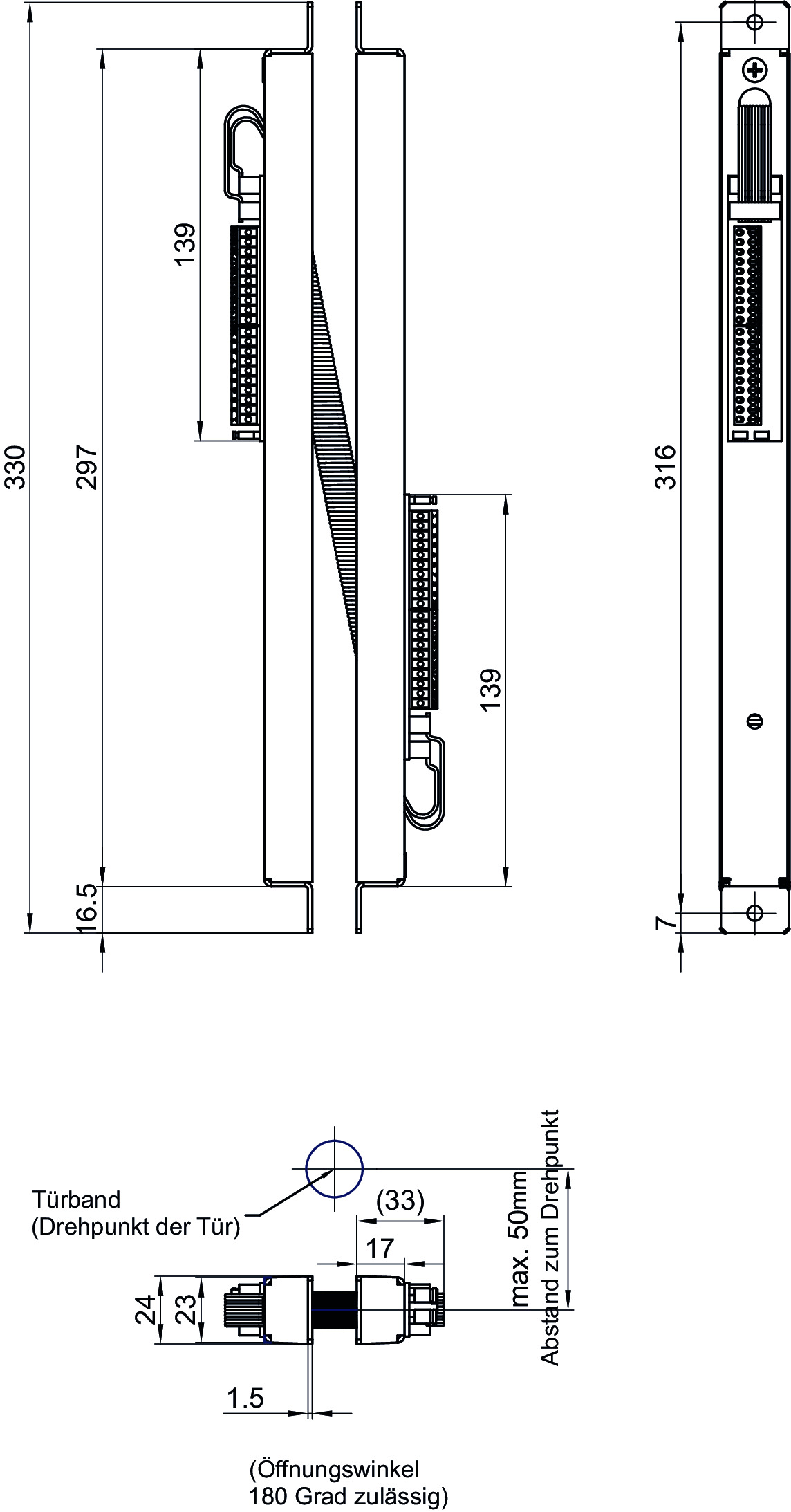

| Max. zulässige Drehung horizontal | 100 mm |
| Zyklen bei 180° Drehungen | 1000000 |
| Länge | 330 mm |
| Breite | 24 mm |
| Tiefe | 33 mm |
