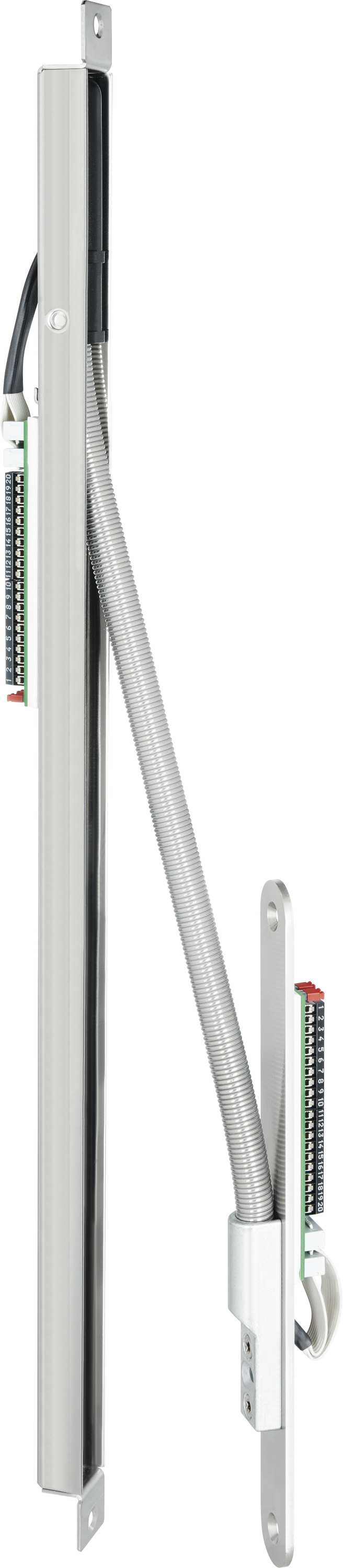

Kabelübergang 10314R40

Lange Ausführung

  • ArtNo: 10314R40-----00
  • EAN: 4042203698864

Produktbeschreibung

  • Kabelübergang für verdeckte Montage.
  • Mit integriertem Flexkabel gegen Kabelbruch
  • Klemm/Steck Anschlusstechnik 20-polig
  • Mit 2 Jumper zum Brücken der PIN 1+2 sowie 3+4 zur Erhöhung der Strombelastung.
  • Einseitige Einbauwanne und Radius-Montageblech für Holzprofile geeignet
  • Als Zubehör für die Einbauwanne in Holzprofile bietet sich das Zubehör-Set 10313-24 mit 2 Radius-Endstücken an.

Lieferumfang

  • Kabelübergang

Hinweis

  • Lange Ausführung
Technische Daten
Übergangswiderstand pro Signal0,35 Ohm
Betriebsnennspannung24 V +20%
Max. Stromaufnahme1 A 100% ED, 4 A max. 1 sec. 10% ED
Max. Stromaufnahme Jumper 1 + 2 gesteckt2 A 100% ED, 5 A max. 1 sec. 10% ED
AnschlusskabelSteckbar
Material Montageblech/WanneEdelstahl
Material SpiralschlauchEdelstahl
Max. zulässige Drehung horizontal200 mm

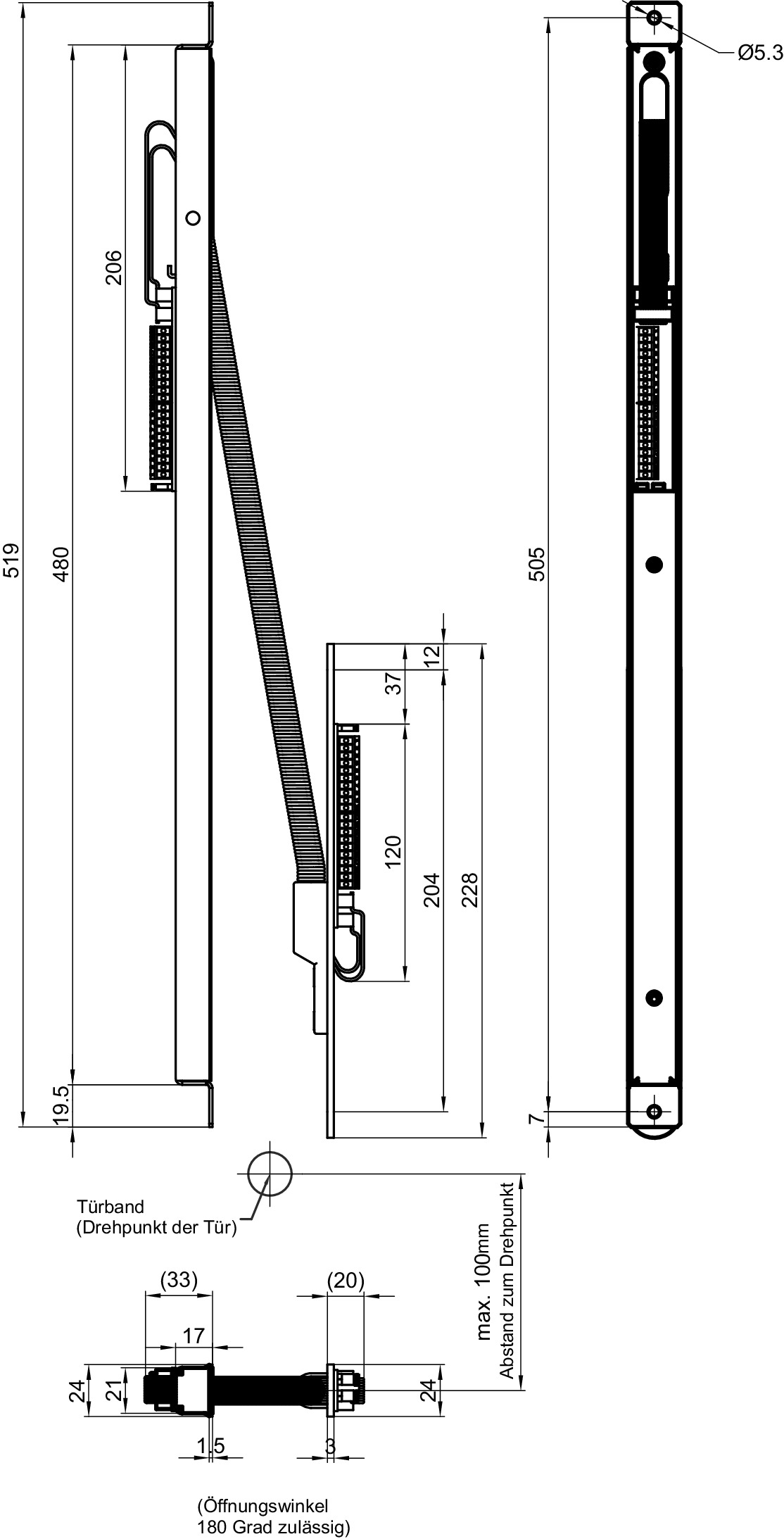

Länge Wanne / Montageblech519 mm / 228 mm
Breite Wanne / Montageblech24 mm / 24 mm
Tiefe Wanne / Montageblech33 mm / 19 mm
Zyklen bei 180° Drehungen1000000
Signalübertragung20-polig
