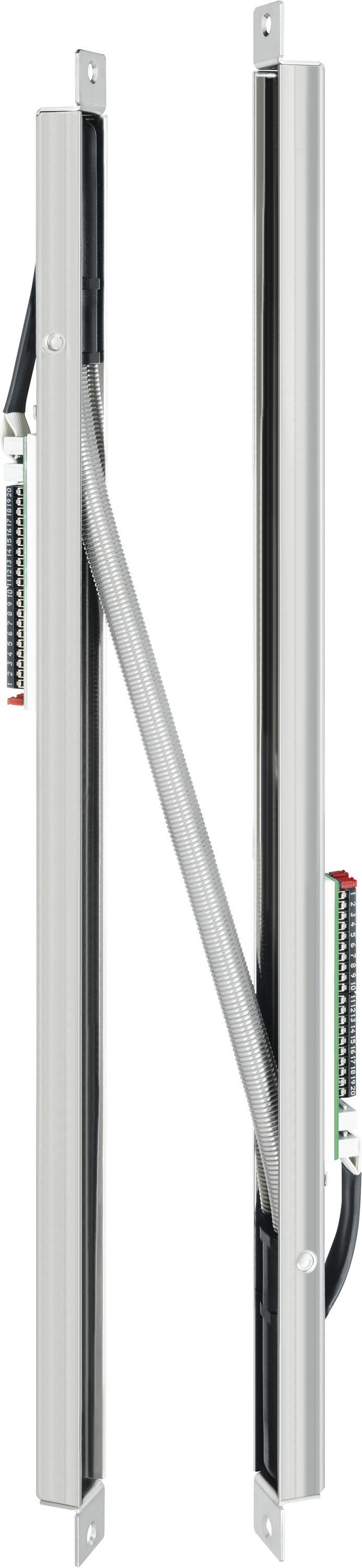

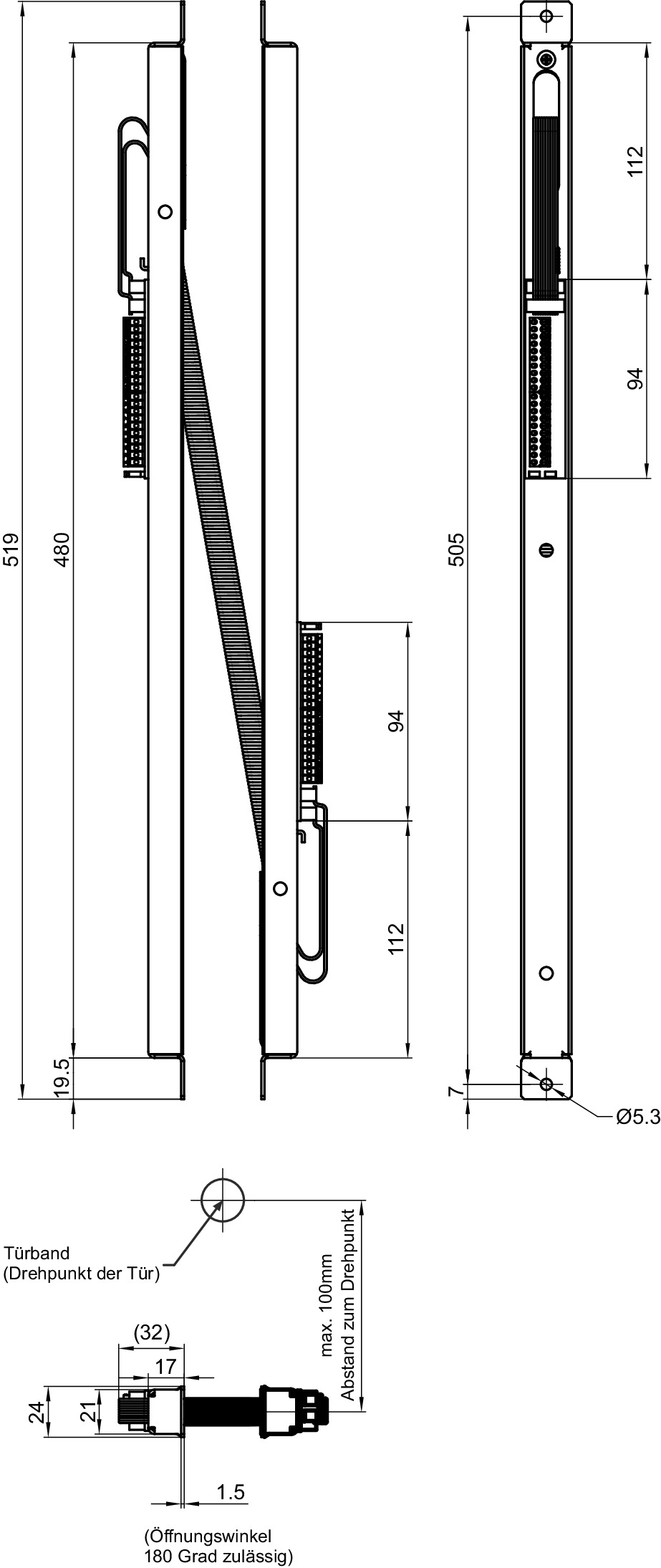

Kabelübergang 10314-40-20

Lange Ausführung

  • ArtNo: 10314-40-20--00
  • EAN: 4042203699205

Produktbeschreibung

  • 20-poliger Kabelübergang zur Stromübertragung zwischen Türrahmen und -blatt

Vorteile auf einen Blick

  • Kabelübergang für verdeckte Montage.
  • Einbauwanne Breite 24 mm
  • Mit integriertem Flexkabel gegen Kabelbruch
  • Klemm/Steck Anschlusstechnik 20-polig
  • Beidseitige Einbauwanne
  • Mit 2 Jumper zum Brücken der PIN 1+2 sowie 3+4 zur Erhöhung der Strombelastung
  • Einbausystem für geringe Kammermaße und kolisionsfreier Bewegung. Dies ist besonders vorteilhaft bei Türsystemen mit kurzer Distanz zum Band und innen liegenden Bändern.
  • Der besondere Vorteil dieser Montagevariante liegt in der Möglichkeit, die Gehäuse nahezu bündig (kleiner als 1mm Distanz bei geschlossener Tür) zu positionieren. Auch kleinste Abstände zur Drehachse der Tür, wie sie z.B. innen liegende Bänder aufweisen, führen zu keinen klemmenden Situationen.
Technische Daten
Betriebsnennspannung24 V +20%
Max. Stromaufnahme1 A 100% ED, 4 A max. 1 sec. 10% ED
Max. Stromaufnahme Jumper 1 + 2 gesteckt2 A 100% ED, 5 A max. 1 sec. 10% ED
Übergangswiderstand pro Signal0,35 Ohm
Signalübertragung20-polig
AnschlusskabelSteckbar
Material WanneEdelstahl
Material SpiralschlauchEdelstahl
Max. zulässige Drehung horizontal200 mm
Zyklen bei 180° Drehungen1000000
Länge519 mm
Breite24 mm
Tiefe33 mm
