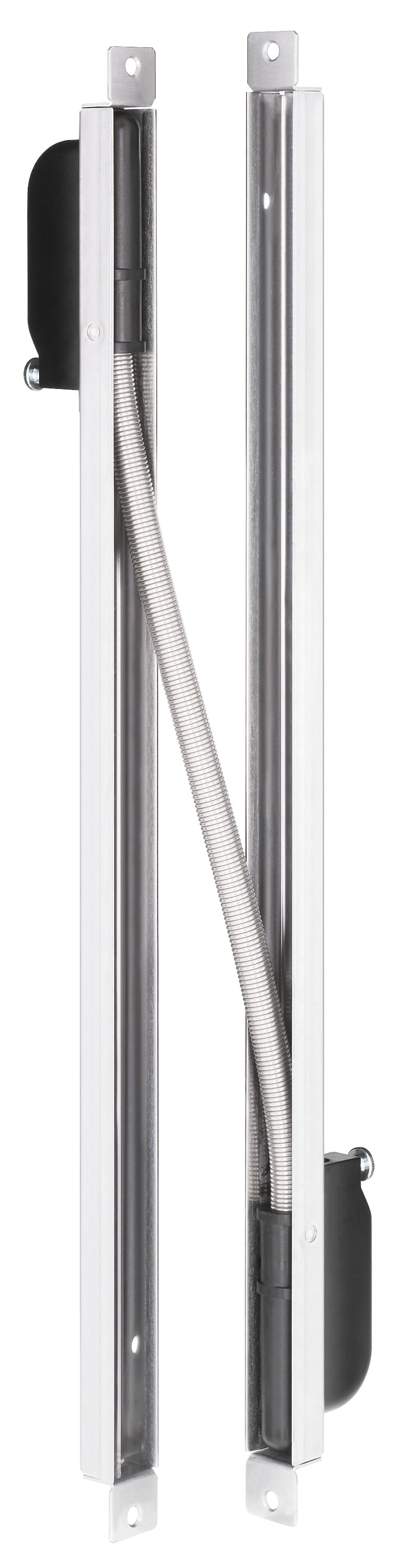

Kabelübergang 10312-20-20

Lange Ausführung

  • ArtNo: 10312-20-20--00
  • EAN: 4042203335578

Produktbeschreibung

  • Kabelübergang für verdeckte Montage.
  • Zur Kabeldurchführung mit integrierter Kabelnachführung und beidseitiger Einbauwanne. Einbausystem für geringe Kammermaße und kolisionsfreier Bewegung. Dies ist besonders vorteilhaft bei Türsystemen mit kurzer Distanz zum Band und innen liegenden Bändern.
  • Der besondere Vorteil dieser Montagevariante liegt in der Möglichkeit, die Gehäuse nahezu bündig (<1mm Distanz bei geschlossener Tür) zu positionieren. Auch kleinste Abstände zur Drehachse der Tür, wie sie z.B. innen liegende Bänder aufweisen, führen zu keinen klemmenden Situationen.

Lieferumfang

  • Kabelübergang

Hinweis

  • Lange Ausführung
Technische Daten
VersionKabelführung
AusführungBeidseitige Einbauwanne
Material WanneEdelstahl
Material SpiralschlauchEdelstahl
Leitungsdurchmesser max.7 mm
Max. zulässige Drehung horizontal200 mm
Länge Wanne / Kabelgehäuse519 mm / 110 mm
Breite Wanne / Kabelgehäuse24 mm / 16 mm
Tiefe Wanne / Kabelgehäuse18 mm / 32 mm
