Aufliegendes Fallenschloss mit Aufbauzylinder eCLIQ N3.075

Produktbeschreibung

  • Wahlweise drehgesicherte oder elektronische Ausführung (V=) lieferbar
  • Standard Oberfläche matt vernickelt (OF=MV)
  • Durchmesser 22 mm
  • Längen 30 mm, optional verlängerbar bis 55 mm in 5mm Stufen
  • Wartungsfrei bis ca. 200.000 Zyklen
  • Spritzwassergeschützt IP54
  • Staub- und Regenschutzkappe erhältlich (SUR=1) IP55
  • Optional zum Einsatz in explosionsgefährdeten Bereichen der Zone 1 (ATEX=II 2G EX IB IIB T4 Gb)
  • Schlüssel geschl. abziehbar
  • Öffnungsdrehweg ca. 90° (Schliesszwang)
  • Schlosslage: A Schublade, C Klappe, L Links, R Rechts
  • Dornmass 25 mm

Lieferumfang

  • 1 aufliegendes Fallenschloss
  • 1 Aufbauzylinder N3.008
  • 1 Winkelschliessblech G.252
  • 1 Rosette G.006
  • 2 Senk-Holzschrauben V.000/30/26
  • 4 Linsensenk-Holzschrauben V.000/30/23
Sonderausstattung

Explosionsschutz

ATEX=BeschreibungInfo
II 2G Ex ib IIC T4 GbSchliesszylinder für explosions-gefährdete Bereiche der Zone 1je Zylinder

Staub- und Regenschutz

SUR=AnwendungsbereichInfo
1Für Sonderzylinderje Zylinder

Bestellbare Varianten
ArtikelnummerOF=L=V=
N3.075 MV 30D
MV 30E
Downloads zum Produkt

Allgemein

Produktdatenblatt Aufliegendes Fallenschloss mit Aufbauzylinder eCLIQ N3.075 (PDF)

Medien

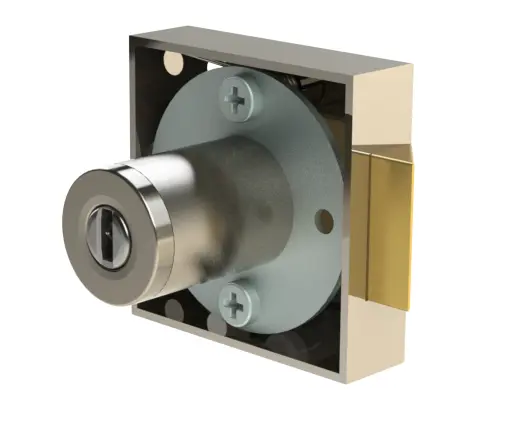

Hauptbild (JPG, 30 KB)
Hauptbild (PNG, 151 KB)

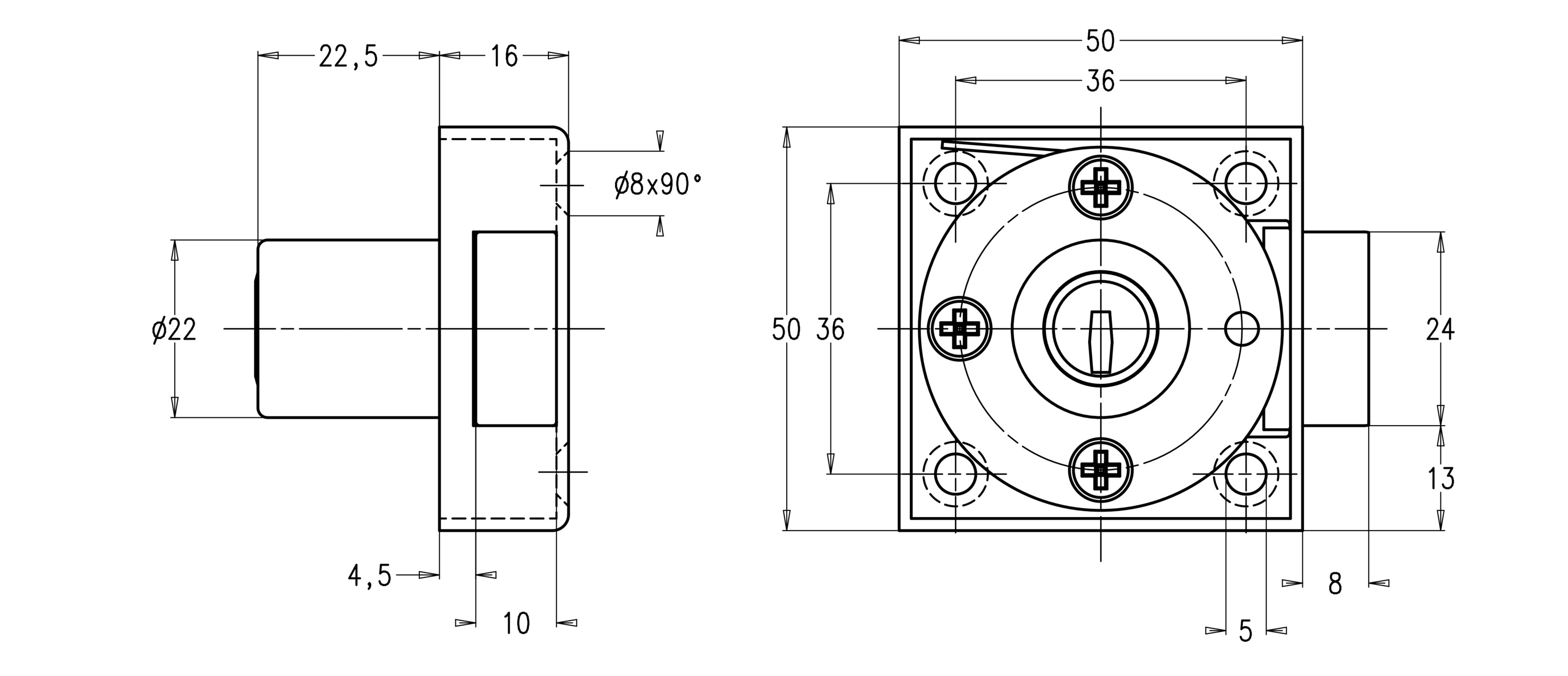

Technische Zeichnung (JPG, 209 KB)
