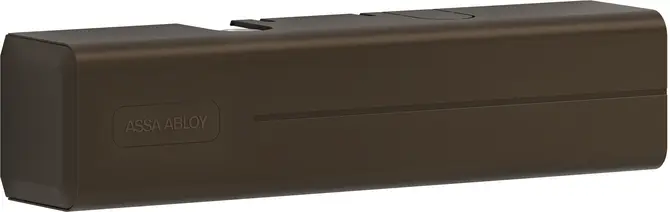

DC500 ferme-porte Cam-Motion

Ferme-porte à encastrer à technologie Cam-Motion® avec bras glissière à encastrer étroit G892 ou bras glissière à encastrer standard G893

Ferme-porte à technologie Cam-Motion® et bras glissière à hauteur réglable G195 ou bras glissière standard G193
Répond aux exigences d'infrastructure d'accessibilité pour les personnes handicapées
Certifié EN1154, force EN 1-4
Pour portes jusqu'à 1100 mm de large maximum
Peut être utilisé dans quatre types de montage : côté paumelles et côté opposé aux paumelles, sur la porte et sur l'huisserie
Convient pour porte coupe-feu / pare-fumée

Avec plaque de montage intégrée invisible, convient aux portes coupe-feu / pare-fumée
Peut servir pour les portes à ouverture gauche et droite
Bras à glissière à hauteur réglable 14 mm
Vitesse de fermeture, à-coup final et frein à l’ouverture réglables en continu, valves derrière le capot à clipser
Valves thermodynamiques pour des performances stables
Force de fermeture réglable
Angle d’ouverture jusqu’à 160°
Plage d'action du frein à l'ouverture et de l'à-coup final réglable
Large champ d'applications
Couleurs standard°: argent EV1, blanc similaire à RAL9016, marron similaire à RAL8014, noir similaire à RAL9005, design acier inoxydable
Autres finitions RAL disponibles sur demande

Segment de clients	Avantage
Planificateur de projet	Large champ d’applications : porte coupe-feu / pare-fumée, et portes standards Design moderne Design compact Répond aux exigences d'infrastructure d'accessibilité pour les personnes handicapées Mêmes dimensions et design avec ou sans plaque de montage
Entrepreneurs et menuisiers	Un unique gabarit de pose Adaptable à presque tous les types de portes et d'huisseries Montage rapide et facile Réglages simples et rapides Convient aux portes gauches et droites, pour un montage sur la porte et sur l'huisserie, côté paumelles ou côté opposé aux paumelles
Distributeurs	Coûts de stock réduits grâce à la gamme modulaire des produits De nombreuses positions de montage sont possibles avec une seule référence Accessoires complémentaires disponibles pour toute la gamme de produits
Utilisateur	Très peu affecté par les variations de température grâce aux valves thermodynamiques Ouverture de porte facilitée et meilleure accessibilité grâce à une force décroissante d'ouverture

Force de fermeture	EN 1-4
Largeur de porte maximale	1.100 mm
Appropriée pour les portes coupe-feu	oui
Sens DIN	Porte gauche / porte droite
Méthode d'installation	Montage sur la porte ou sur l'huisserie
Vitesse de fermeture	Réglable entre 170° et 10°
À-coup final	Réglable entre 10° et 0°
Limiteur d'ouverture mécanique	Réglable à partir de 75°
Angle d’ouverture de porte maximum côté paumelles	env. 170°
Angle d’ouverture de porte maximum côté opposé aux paumelles	Env. 120°
Marquage CE pour les produits du bâtiment	oui
Certifié	EN1154
Longueur	272 mm
Hauteur	64 mm
Profondeur	57 mm
Poids	2,7 kg
Couleur	Brun

	Numéro de commande	Produit
	DCG193-----8014	Bras glissière standard G193 Brun
	DCG195----D8014	DCG195 Brun
	DCA120-------40	Plaque de montage A120
	DCA130-----8014	Plaque de montage A130
	DCA104-----8014	Support équerre A104
	DCA152---------	DCA152 Pour bras glissière G193/G195/G893
	DCA153---------	Limiteur d'ouverture mécanique A153 Pour bras glissière G193/G195/G795/G893
	DCA136-----EV1-	Plaque de montage Côté opposé aux paumelles, pour bras glissière G193 et G195, 40mm, Argent
	D01350	Livret de contrôle Verrouillage des issues de secours Verrouillage des issues de secours, allemand
	DCA133-----EV1-	Plaque adaptatrice
	DCA166-----EV1-	Sabot pour porte en verre A166
	DCA190-----35--	Plaque de propreté
