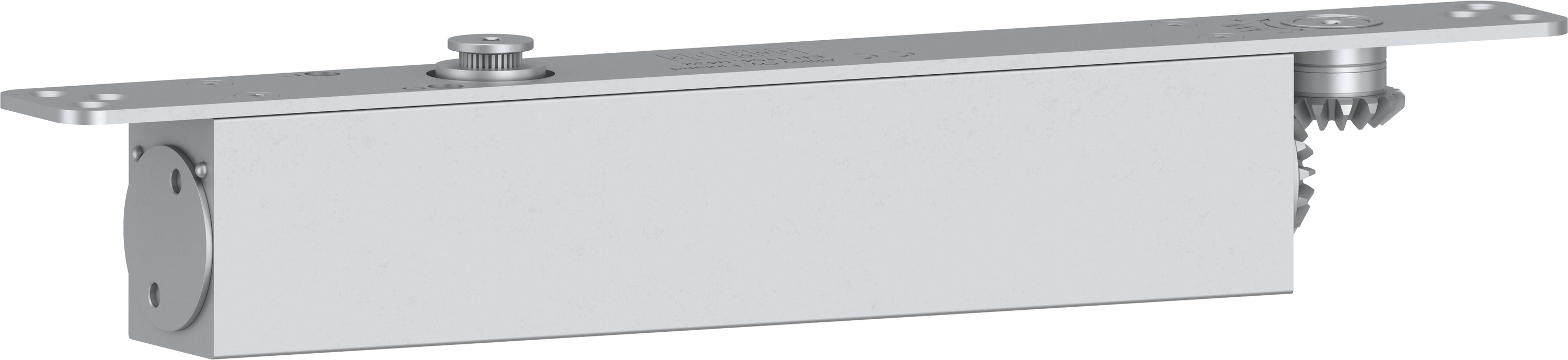

DC860 Ferme-porte encastré
Pour portes à 1 battant jusqu’à la taille EN 5 (1 250 mm)
Description du produit

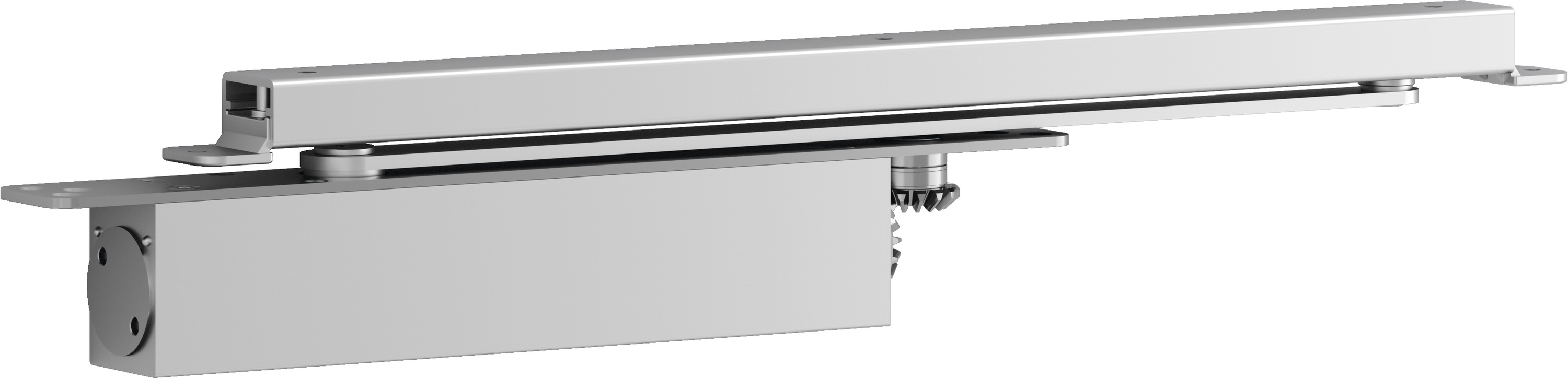

- Ferme-porte à encastrer à technologie Cam-Motion® avec bras glissière à encastrer étroit G892 ou bras glissière à encastrer standard G893
- Accessible aux personnes à mobilité réduite selon DIN18040 pour des largeurs de porte jusqu’à 1250 mm max.
- Conforme aux exigences de la norme DIN SPEC 1104 / CEN15894
- Homologué selon la norme DIN EN 1154, dimension 1-5
- Convient pour porte coupe-feu / pare-fumée
- Pour portes jusqu’à 1250 mm de large maximum
Aperçu des avantages
- Peut servir pour les portes à ouverture gauche et droite
- Vitesse de fermeture et coup final réglables en façade en continu par valves de régulation
- Frein à l'ouverture mécanique intégré
- Valves thermodynamiques pour des performances stables
- Angle d’ouverture jusqu’à environ 120°
- Large champ d'applications
- Versions avec extensions d'axe de 4 mm et 8 mm
- Finitions standards : Argent, Inox
allusion
- Certicat additionnel nécessaire, en complément des protection CF/PF
- Les vantaux doivent être commandés séparément
Caractéristiques du bras glissière étroit G892
- Bras glissière étroit, peut être utilisé avec un arrêt mécanique et un limiteur d'ouverture mécanique
- Pour des applications standards
- Dimensions d'installation : voir le schéma
Caractéristiques bras glissière G893
- Bras glissière pouvant être équipé d'un arrêt mécanique et d'un limiteur d'ouverture mécanique
- Dimensions d'installation : voir le schéma (dimensions entre parenthèses)
Afficher les détails de montage
| Segment de clients | Avantage |
|---|---|
| Planificateur de projet |
|
| Entrepreneurs et menuisiers |
|
| Distributeurs |
|
| Utilisateur |
|
| Force de fermeture | EN 1-5 |
| Largeur de porte maximale | 1250 mm |
| Appropriée pour les portes coupe-feu | oui |
| Direction | Porte gauche / porte droite |
| Angle d’ouverture de porte maximum | Env. 120° |
| Vitesse de fermeture | Réglable entre 120° et 7° |
| À-coup final | Réglable entre 7° et 0° |
| Certifié | EN1154 |
| Marquage CE pour les produits du bâtiment | oui |
| Longueur | 290 mm |
| Hauteur | 54 mm |
| Profondeur | 40 mm |
| Poids | 2,3 kg |
| Numéro de commande | Description |
|---|---|
| DC860------EV1- | Dimension EN 1-5, argent EV1 |
| DC8604-----EV1- | Dimension EN 1-5, allongement d’axe 4 mm, argent EV1 |
| DC8608-----EV1- | Dimension EN 1-5, allongement d’axe 8 mm, argent EV1 |
| | Numéro de commande | Produit |
|---|---|---|
 | DCG892-----EV1- | Bras glissière à encastrer étroit G892 Argent EV1 |
| DCG892-----XXXX | Bras glissière à encastrer étroit G892 Autres finitions RAL sur demande |
| DCG893-----EV1- | Bandeau à encastrer G893 Argent EV1 |
| DCG893-----XXXX | Bandeau à encastrer G893 Autres finitions RAL sur demande |
 | DCA152--------- | DCA152 A152 Pour bras glissière G193/G195/G893 |
 | DCA153--------- | Limiteur d'ouverture mécanique A153 A153 Pour bras glissière G193/G195/G795/G893 |
 | DCA156--------- | DCA152 A156 Bras glissière G892 |
 | DCA157--------- | Limiteur d'ouverture mécanique A157 Bras glissière G892 |
 | DCA162-------40 | Plaque de montage A162 |
 | DCA193--------- | Profil isolant anti-feu A193 A193 Pour DC860 |
