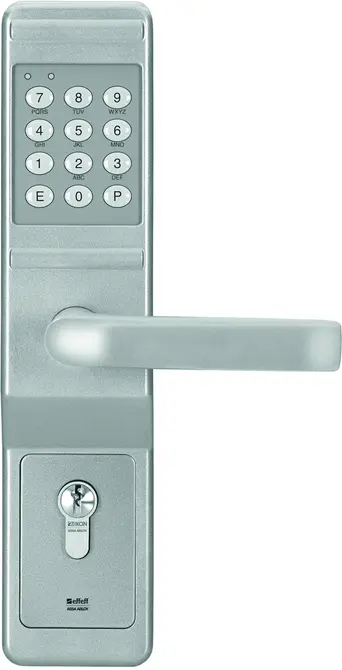

Garniture de porte à code SMCD 495108/495118
Description du produit
Avec la garniture de porte à code, la fonction mécanique est conservée. De l’intérieur, la porte est ouverte comme d’habitude, en utilisant la poignée. Après la saisie du code correct, la poignée fixée à l’extérieur fonctionne de façon électrique.
Utiliser l'exécution A pour les portes DIN droite à ouverture vers l'intérieur ou pour les portes DIN gauche à ouverture vers l'extérieur.
Utiliser l'exécution B pour les portes DIN gauche à ouverture vers l'intérieur ou pour les portes DIN droite à ouverture vers l'extérieur.
Ce modèle peut être utilisé sur des portes d’une épaisseur de 38 à 70 mm.
Aperçu des avantages
- Application pour l'organisation de l'activité journalière
- Pour tous les domaines uniquement réservés aux personnes autorisées
- Gestion des codes par le biais du code de modification
- 3 codes d'utilisateurs
- Équipement ultérieur simple pour portes existantes
- Aucun câblage nécessaire, optimal pour les portes pour lesquelles un câblage n'est pas souhaité ou n'est pas possible
- Peu d'efforts de montage nécessaires
allusion
- Les rosaces doivent être commandées en supplément. Les rosaces ne sont pas comprises dans la livraison de la garniture de porte à code.
| Tension d’alimentation | Pile 9 V |
| Épaisseur de porte | 38 à 70 mm |
| Axe de poignée | 8, 8,5 et 9 mm (7 mm sur demande) |
| Durée de déverrouillage de la porte | 3 secondes |
| Classe de protection | IP 40 |
| Plage de température | -10 °C à +50 °C |
| Dimensions de la plaque extérieure | 66 x 286 x 30 mm (B x H x T) |
| Dimensions de la plaque intérieure | 66 x 286 x 24 mm (B x H x T) |
| Numéro de commande | Description |
|---|---|
| 495108----91B86 | Épaisseur de porte : 38-50 mm, carré : 8-9 mm, blanc aluminium (RAL 9006) ; Modèle A |
| 495108----91B87 | Épaisseur de porte : 38-50 mm, carré : 8-9 mm, aluminium blanc (RAL 9006) ; Modèle B |
| 495108----93B86 | Épaisseur de porte : 38-50 mm, carré : 8-9 mm, blanc gris (RAL 9002) ; modèle A |
| 495108----93B87 | Épaisseur de porte : 38-50 mm, carré : 8-9 mm, blanc gris (RAL 9002) ; modèle B |
| 495108----95B86 | Épaisseur de porte : 38-50 mm, carré : 8-9 mm, brun gris (RAL 8019) ; modèle A |
| 495108----95B87 | Épaisseur de porte : 38-50 mm, carré : 8-9 mm, brun gris (RAL 8019) ; modèle B |
| 495118----91B86 | Épaisseur de porte : 50-70 mm, carré : 8-9 mm, blanc aluminium (RAL 9006) ; Modèle A |
| 495118----91B87 | Épaisseur de porte : 50-70 mm, carré : 8-9 mm, aluminium blanc (RAL 9006) ; Modèle B |
| 495118----93B86 | Épaisseur de porte : 50-70 mm, carré : 8-9 mm, blanc gris (RAL 9002) ; modèle A |
| 495118----93B87 | Épaisseur de porte : 50-70 mm, carré : 8-9 mm, blanc gris (RAL 9002) ; modèle B |
| 495118----95B86 | Épaisseur de porte : 50-70 mm, carré : 8-9 mm, brun gris (RAL 8019) ; modèle A |
| 495118----95B87 | Épaisseur de porte : 50-70 mm, carré : 8-9 mm, brun gris (RAL 8019) ; modèle B |
| | Numéro de commande | Produit |
|---|---|---|
 | 49510-3-7291-00 | Rosaces pour modèle 49510 / 49511 pour cylindre à profil européen ; entraxe 72 mm ; aluminium blanc (RAL 9006) |
| 49510-3-7293-00 | Rosaces pour modèle 49510 / 49511 pour cylindre à profil européen ; entraxe 72 mm ; blanc-gris (RAL 9002) |
| 49510-3-7295-00 | Rosaces pour modèle 49510 / 49511 pour cylindre à profil européen ; entraxe 72 mm ; brun-gris (RAL 8019) |
| 49510-3-9291-00 | Rosaces pour modèle 49510 / 49511 pour cylindre à profil européen ; entraxe 92 mm ; aluminium blanc (RAL 9006) |
| 49510-3-9293-00 | Rosaces pour modèle 49510 / 49511 pour cylindre à profil européen ; entraxe 92 mm ; blanc-gris (RAL 9002) |
| 49510-3-9295-00 | Rosaces pour modèle 49510 / 49511 pour cylindre à profil européen ; entraxe 92 mm ; brun-gris (RAL 8019) |
| 49510-7---91-00 | Rosaces pour modèle 49510 / 49511 sans perforation pour cylindre profilé ; aluminium blanc (RAL 9006) |
| 49510-7---93-00 | Rosaces pour modèle 49510 / 49511 sans perforation pour cylindre profilé ; blanc gris RAL 9002 |
| 49510-7---95-00 | Rosaces pour modèle 49510 / 49511 sans perforation pour cylindre profilé ; brun-gris (RAL 8019) |
