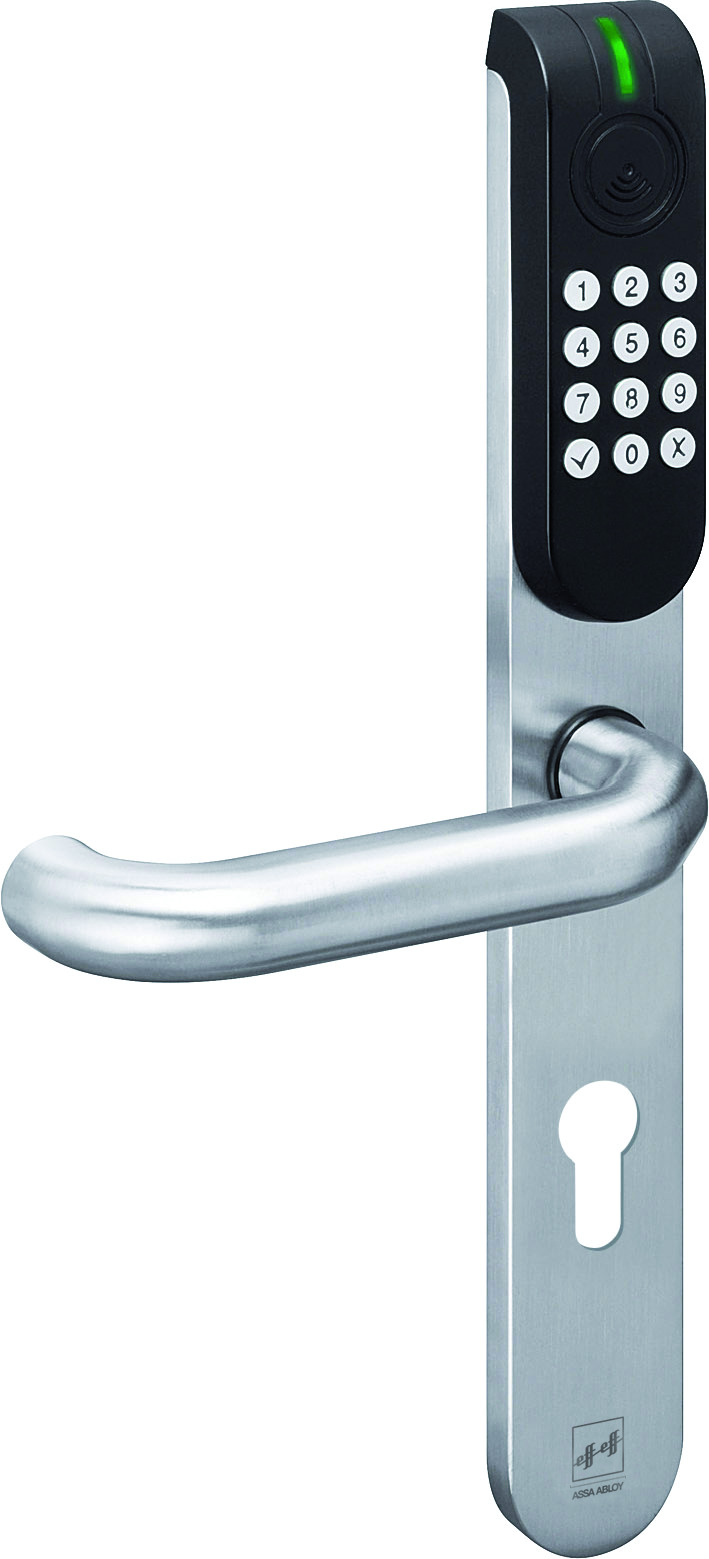

Garniture ESA500 500

Description du produit

Convient pour toutes les serrures à mortaiser (DIN) européennes. Pour portes en bois, acier ou à cadre tubulaire. Le module électronique principal se trouve à l'extérieur et les composants électroniques liés à la sécurité sont montés sur la face intérieure. Béquille extérieure débrayée, béquille intérieure toujours embrayée. Possibilité de stockage pour un maximum de 30 codes PIN. LED pour signalisation d'état.

* Une installation dans un environnement aux conditions extrêmes (humidité excessive, sel, températures extrêmes) peut affecter le bon fonctionnement des lecteurs.

Aperçu des avantages

  • Peut être utilisé avec toutes les serrures encastrées européennes (DIN)
  • Peut être utilisé dans toutes les portes à profils standard ou étroit
  • Pour une utilisation en intérieur
  • Installation simple
  • Choix libre au montage du sens d’ouverture à droite ou à gauche
  • En cas de modification de l’épaisseur de porte, l’ESA500 peut aussi être adapté ultérieurement via un kit optionnel.
  • Adaptation de l’épaisseur de vantail de 40 à 100 mm par pas de 10 mm
  • Utilisable à partir d'un axe de 40 mm
  • Poignée extérieure débrayée (=contrôlée)
  • Poignée intérieure tojours embrayée (=active) pour sortie libre
  • Récepteur radio à l'extérieur
  • Composants de sécurisation à l'intérieur
  • Pile et coupleur à l’intérieur
  • Cylindre mécanique en option
  • Le cylindre existant peut continuer à être utilisé
  • Le carré de la béquille peut facilement être remplacé
  • Fixé avec trois vis
  • LED pour signalisation d'état (rouge/vert/orange)

Portée de la livraison

  • 1 ensemble béquilles avec pile (Lithium CR123A) et instructions d'installation
  • Vis et gabarit de perçage
Caractéristiques techniques
ClavierCode PIN à 4 ou à 6 chiffres
AgrémentsCE
DimensionGarniture extérieure 312 x 41 x 10/22 mm (H x l x P) Garniture intérieure 312 x 41 x 10/20 mm (H x l x P)
LoquetForme L, Forme U
SurfaceInox brossé (ST)
Épaisseur de porteentre 40 et 100 mm, par pas de 10 mm
Entr. cylindre> 40 mm
Durée de vie de la pileEnv. 40 000 cycles (env. 3 ans max.)
Classe de protectionIP 52*
Plage de température0 °C à 60 °C
Humidité relative de l'air< 85 % (exempt de condensation)
État de la porteLED (rouge/vert/orange)
carréCarré de 8 mm, 9 mm, 10 mm
Variations disponibles
Numéro de commande
Description
50011098A--111-carré 8 mm; épaisseur de la porte 40-50 mm; borgne; béquille L
50011098A--211-Forme U ; Sans cylindre ; épaisseur de porte 40-50 mm ; carré 8 mm
50011098A10111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 40-50 mm ; entraxe 72 mm ; carré 8 mm
50011098A10211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 40-50 mm ; entraxe 72 mm ; carré 8 mm
50011099A--111-Forme L ; Sans cylindre ; épaisseur de porte 40-50 mm ; carré 9 mm
50011099A--211-Forme U ; Sans cylindre ; épaisseur de porte 40-50 mm ; carré 9 mm
50011099A10111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 40-50 mm ; entraxe 72 mm ; carré 9 mm
50011099A10211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 40-50 mm ; entraxe 72 mm ; carré 9 mm
50011098A11111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 40-50 mm ; entraxe 92 mm ; carré 8 mm
50011098A11211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 40-50 mm ; entraxe 92 mm ; carré 8 mm
50011098B--111-carré 8 mm; épaisseur de la porte 50-60 mm; borgne; béquille L
50011098B--211-Forme U ; Sans cylindre ; épaisseur de porte 50-60 mm ; carré 8 mm
50011099A11111-Forme L Cyl. prof. Euro ; épaisseur de porte 40-50 mm ; entraxe 92 mm ; carré 9 mm
50011099A11211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 40-50 mm ; entraxe 92 mm ; carré 9 mm
50011099B--111-Forme L ; Sans cylindre ; épaisseur de porte 50-60 mm ; carré 9 mm
50011099B--211-Forme U ; Sans cylindre ; épaisseur de porte 50-60 mm ; carré 9 mm
50011098B10111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 50-60 mm ; entraxe 72 mm ; carré 8 mm
50011098B10211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 50-60 mm ; entraxe 72 mm ; carré 8 mm
50011098C--111-Forme L ; Sans cylindre ; épaisseur de porte 60-70 mm ; carré 8 mm
50011098C--211-Forme U ; Sans cylindre ; épaisseur de porte 60-70 mm ; carré 8 mm
50011099B10111-Forme L Cyl. prof. Euro ; épaisseur de porte 50-60 mm ; entraxe 72 mm ; carré 9 mm
50011099B10211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 50-60 mm ; entraxe 72 mm ; carré 9 mm
50011099C--111-Forme L ; Sans cylindre ; épaisseur de porte 60-70 mm ; carré 9 mm
50011099C--211-Forme U ; Sans cylindre ; épaisseur de porte 60-70 mm ; carré 9 mm
50011098B11111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 50-60 mm ; entraxe 92 mm ; carré 8 mm
50011098B11211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 50-60 mm ; entraxe 92 mm ; carré 8 mm
50011098D--111-Forme L ; Sans cylindre ; épaisseur de porte 70-80 mm ; carré 8 mm
50011098D--211-Forme U ; Sans cylindre ; épaisseur de porte 70-80 mm ; carré 8 mm
50011099B11111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 50-60 mm ; entraxe 92 mm ; carré 9 mm
50011099B11211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 50-60 mm ; entraxe 92 mm ; carré 9 mm
50011099D--111-Forme L ; Sans cylindre ; épaisseur de porte 70-80 mm ; carré 9 mm
50011099D--211-Forme U ; Sans cylindre ; épaisseur de porte 70-80 mm ; carré 9 mm
50011098C10111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 60-70 mm ; entraxe 72 mm ; carré 8 mm
50011098C10211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 60-70 mm ; entraxe 72 mm ; carré 8 mm
50011098E--111-Forme L ; Sans cylindre ; épaisseur de porte 80-90 mm ; carré 8 mm
50011098E--211-Forme U ; Sans cylindre ; épaisseur de porte 80-90 mm ; carré 8 mm
50011099C10111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 60-70 mm ; entraxe 72 mm ; carré 9 mm
50011099C10211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 60-70 mm ; entraxe 72 mm ; carré 9 mm
50011099E--111-Forme L ; Sans cylindre ; épaisseur de porte 80-90 mm ; carré 9 mm
50011099E--211-Forme U ; Sans cylindre ; épaisseur de porte 80-90 mm ; carré 9 mm
50011098C11111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 60-70 mm ; entraxe 92 mm ; carré 8 mm
50011098C11211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 60-70 mm ; entraxe 92 mm ; carré 8 mm
50011098F--111-Forme L ; Sans cylindre ; épaisseur de porte 90-100 mm ; carré 8 mm
50011098F--211-Forme U ; Sans cylindre ; épaisseur de porte 90-100 mm ; carré 8 mm
50011099C11111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 60-70 mm ; entraxe 92 mm ; carré 9 mm
50011099C11211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 60-70 mm ; entraxe 92 mm ; carré 9 mm
50011099F--111-Forme L ; Sans cylindre ; épaisseur de porte 90-100 mm ; carré 9 mm
50011099F--211-Forme U ; Sans cylindre ; épaisseur de porte 90-100 mm ; carré 9 mm
50011098D10111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 70-80 mm ; entraxe 72 mm ; carré 8 mm
50011098D10211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 70-80 mm ; entraxe 72 mm ; carré 8 mm
50011099D10111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 70-80 mm ; entraxe 72 mm ; carré 9 mm
50011099D10211-Forme U ; Cyl. prof. Euro (PZ) ; épaisseur de porte 70-80 mm ; entraxe 72 mm ; carré 9 mm
50011098D11111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 70-80 mm ; entraxe 92 mm ; carré 8 mm
50011098D11211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 70-80 mm ; entraxe 92 mm ; carré 8 mm
50011099D11111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 70-80 mm ; entraxe 92 mm ; carré 9 mm
50011099D11211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 70-80 mm ; entraxe 92 mm ; carré 9 mm
50011098E10111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 80-90 mm ; entraxe 72 mm ; carré 8 mm
50011098E10211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 80-90 mm ; entraxe 72 mm ; carré 8 mm
50011099E10111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 80-90 mm ; entraxe 72 mm ; carré 9 mm
50011099E10211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 80-90 mm ; entraxe 72 mm ; carré 9 mm
50011098E11111-Forme L ; Cyl. prof. Euro (PZ) ; épaisseur de porte 80-90 mm ; entraxe 92 mm ; carré 8 mm
50011098E11211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 80-90 mm ; entraxe 92 mm ; carré 8 mm
50011099E11111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 80-90 mm ; entraxe 92 mm ; carré 9 mm
50011099E11211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 80-90 mm ; entraxe 92 mm ; carré 9 mm
50011098F10111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 90-100 mm ; entraxe 72 mm ; carré 8 mm
50011098F10211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 90-100 mm ; entraxe 72 mm ; carré 8 mm
50011099F10111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 90-100 mm ; entraxe 72 mm ; carré 9 mm
50011099F10211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 90-100 mm ; entraxe 72 mm ; carré 9 mm
50011098F11111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 90-100 mm ; entraxe 92 mm ; carré 8 mm
50011098F11211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 90-100 mm ; entraxe 92 mm ; carré 8 mm
50011099F11111-Forme L ; Cyl. prof. Euro ; épaisseur de porte 90-100 mm ; entraxe 92 mm ; carré 9 mm
50011099F11211-Forme U ; Cyl. prof. Euro ; épaisseur de porte 90-100 mm ; entraxe 92 mm ; carré 9 mm
