Passage de câble

Modèle long

  • ArtNo: 10312-20-20--00
  • Code EAN: 4042203335578

Description du produit

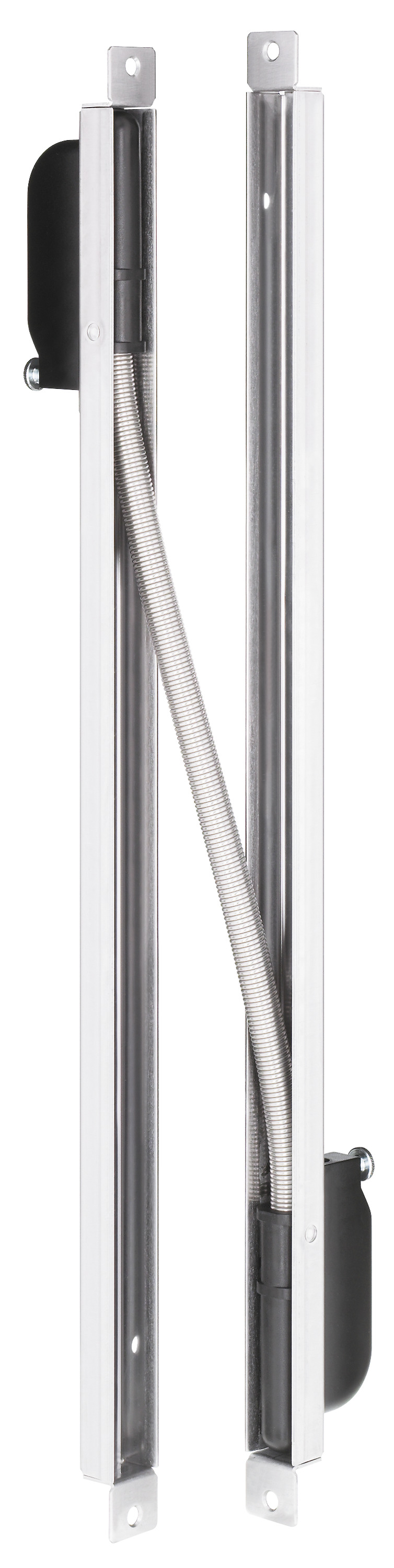

Passe-câble pour montage masqué

Pour le passage des câbles avec guidage des câbles intégré et coffre de montage des deux côtés. Système intégré pour les chambres de profilés de petite taille et un mouvement évitant toute collision. Ceci est particulièrement avantageux avec des systèmes de porte dont la distance entre la charnière et les charnières internes est courte.

L'atout particulier de cette variante de montage est la possibilité de positionner les boîtiers de façon presque affleurante (<1 mm de distance lorsque la porte est fermée). Des écarts plus petits par rapport à l'axe de rotation de la porte, présents par exemple sur les charnières intérieures, n'entraînent pas de blocage.

Portée de la livraison

  • Passage de câble

allusion

  • Modèle long

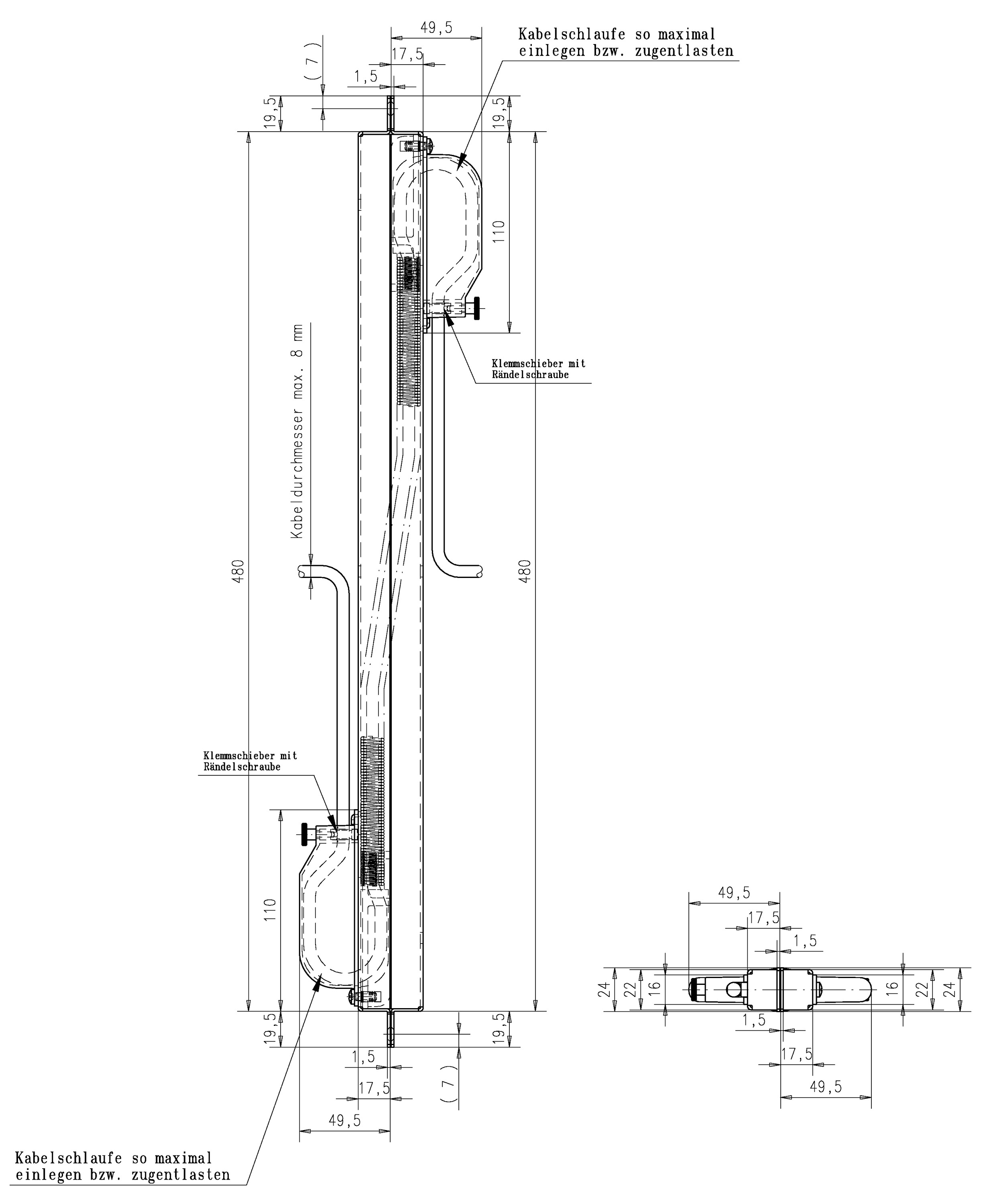

Caractéristiques techniques
VersionPassage de câble
VersionBeidseitige Einbauwanne
Matériau gaine spiraléeAcier Inox
Matériau gaine spiraléeAcier Inox
Diamètre max. du câble7 mm
Rotation max. autorisée à l'horizontale200 mm
Longueur519 mm / 110 mm
Longueur24 mm / 16 mm
Longueur18 mm / 32 mm
