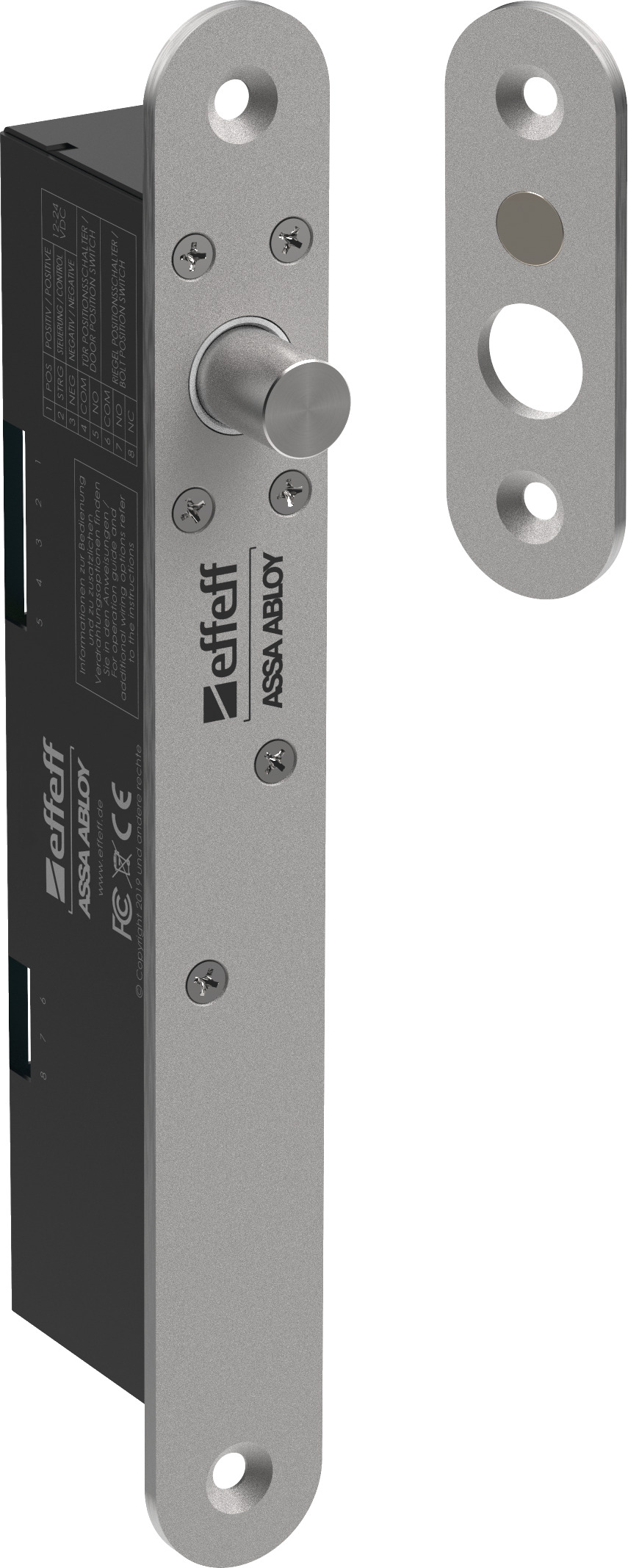

Verrou de porte 843
sans perçage du cylindre profilé, têtière (courte) comprise
.webp "Dessin technique Verrou modèle 843 843")
Description du produit
Avec sa forme compacte et ses accessoires ingénieux, le verrou 843 peut être monté de diverses façons. Il constitue un verrouillage complémentaire sur les portes à sécuriser dans les bâtiments privés, commerciaux ou publics.
Aperçu des avantages
- Pour le montage horizontal et vertical
- Dans le cas du montage horizontal, verrouillage uniquement possible vers le bas
- Montage également possible sur des portes en verre
- Déverrouillage automatique d'une durée de 9 secondes avec commande intégrée
- Contact de porte et contact de surveillance du verrouillage intégrés
- Convient pour le déverrouillage bref ou prolongé
- Pour les portes battantes ou portes double action
| Tolérance de tension de fonctionnement | ± 10 % |
| Tension de service | 12-24 V DC |
| Courant d'appel 12 V | 1500 mA |
| Courant d'appel 24 V | 1400 mA |
| Courant de maintien 12 V | 130 mA |
| Courant de maintien 24 V | 80 mA |
| Longueur du boîtier | 164 mm |
| Boîtier large | 22 mm |
| Profondeur du boîtier | 38 mm |
| Largeur de la contre-partie | 25 mm |
| Épaisseur de la contre-partie | 3 mm |
| Matériau de la têtière de serrure | Acier Inox |
| Diamètre du verrou | 12,7 mm |
| Course du pêne | 16 mm |
| Jeu entre têtière | max. 6 mm |
| Positionnement d'installation | vertical et horizontal (verrouillage uniquement vers le bas) |
| Force de retenue | 10000 N |
| Numéro de commande | Description |
|---|---|
| 843-4-------Q41 | Courant de repos 12-24 V DC, avec têtière (courte) |
| 843-4-30----Q41 | Courant de travail 12-24 V DC, avec têtière (courte) |
