Garniture d’objet

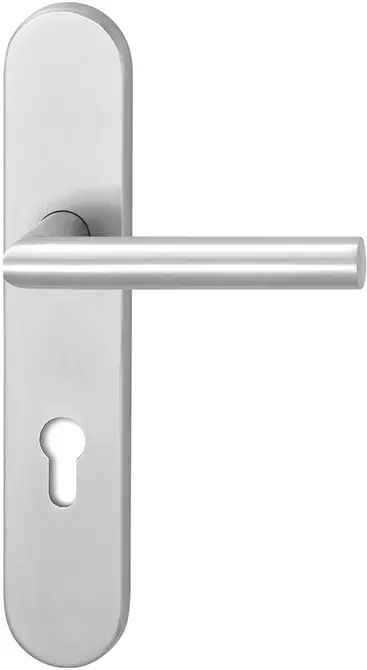

Béquille forme L avec béquille extérieure

Description du produit

La garniture standard pour portes pleines convient à une utilisation sur des portes sans exigences particulières. La béquille forme L de haute qualité sur plaque longue s’intègre élégamment dans n’importe quel objet. L’acier inoxydable brossé durable est un matériau moderne et résistant à la corrosion, parfait pour tous les environnements où la qualité est essentielle. Ce modèle est livré avec bouton plat.

Aperçu des avantages

épaisseur porte parfaite
Poignée droite de premier ordre

allusion

Compatible avec les serrures de la série N1000

Caractéristiques techniques

Type de cylindre	Cylindre profilé
Plaque extérieure	Loquet
Type de protection	0 / 2
Loquet	Forme L
Axe de poignée	8 mm
matériel	Standard, acier inoxydable brossé
Forme étroite	Plaque longue

Variations disponibles

Numéro de commande	Épaisseur de porte	Version	carré	Type de protection	Direction
H33100110801000	36 - 49 mm	Sans capot de protection	72 mm	0	DIN gauche/droite à ressort
H33100110802000	50 - 59 mm	Sans capot de protection	72 mm	0	DIN gauche/droite à ressort
H33100110803000	60 - 69 mm	Sans capot de protection	72 mm	0	DIN gauche/droite à ressort
H33100110804000	70 - 79 mm	Sans capot de protection	72 mm	0	DIN gauche/droite à ressort
H33100110805000	80 - 89 mm	Sans capot de protection	72 mm	0	DIN gauche/droite à ressort
H33100110806000	90 - 99 mm	Sans capot de protection	72 mm	0	DIN gauche/droite à ressort
H33100112831000	35 - 44 mm	Sans capot de protection	72 mm	2	DIN gauche/droite sans ressort
H33100112832000	45 - 54 mm	Sans capot de protection	72 mm	2	DIN gauche/droite sans ressort
H33100112833000	55 - 64 mm	Sans capot de protection	72 mm	2	DIN gauche/droite sans ressort
H33100112834000	65 - 74 mm	Sans capot de protection	72 mm	2	DIN gauche/droite sans ressort
H33100112835000	75 - 84 mm	Sans capot de protection	72 mm	2	DIN gauche/droite sans ressort
H33100112836000	85 - 94 mm	Sans capot de protection	72 mm	2	DIN gauche/droite sans ressort
H33100150801000	36 - 49 mm	Sans capot de protection	92 mm	0	DIN gauche/droite à ressort
H33100150802000	50 - 59 mm	Sans capot de protection	92 mm	0	DIN gauche/droite à ressort
H33100150803000	60 - 69 mm	Sans capot de protection	92 mm	0	DIN gauche/droite à ressort
H33100150804000	70 - 79 mm	Sans capot de protection	92 mm	0	DIN gauche/droite à ressort
H33100150805000	80 - 89 mm	Sans capot de protection	92 mm	0	DIN gauche/droite à ressort
H33100150806000	90 - 99 mm	Sans capot de protection	92 mm	0	DIN gauche/droite à ressort
H33100152831000	35 - 44 mm	Sans capot de protection	92 mm	2	DIN gauche/droite sans ressort
H33100152832000	45 - 54 mm	Sans capot de protection	92 mm	2	DIN gauche/droite sans ressort
H33100152833000	55 - 64 mm	Sans capot de protection	92 mm	2	DIN gauche/droite sans ressort
H33100152834000	65 - 74 mm	Sans capot de protection	92 mm	2	DIN gauche/droite sans ressort
H33100152835000	75 - 84 mm	Sans capot de protection	92 mm	2	DIN gauche/droite sans ressort
H33100152836000	85 - 94 mm	Sans capot de protection	92 mm	2	DIN gauche/droite sans ressort
H33100212831000	35 - 44 mm	avec capuchon de protection	72 mm	2	DIN gauche/droite sans ressort
H33100212832000	45 - 54 mm	avec capuchon de protection	72 mm	2	DIN gauche/droite sans ressort
H33100212833000	55 - 64 mm	avec capuchon de protection	72 mm	2	DIN gauche/droite sans ressort
H33100212834000	65 - 74 mm	avec capuchon de protection	72 mm	2	DIN gauche/droite sans ressort
H33100212835000	75 - 84 mm	avec capuchon de protection	72 mm	2	DIN gauche/droite sans ressort
H33100212836000	85 - 94 mm	avec capuchon de protection	72 mm	2	DIN gauche/droite sans ressort
H33100252831000	35 - 44 mm	avec capuchon de protection	92 mm	2	DIN gauche/droite sans ressort
H33100252832000	45 - 54 mm	avec capuchon de protection	92 mm	2	DIN gauche/droite sans ressort
H33100252833000	55 - 64 mm	avec capuchon de protection	92 mm	2	DIN gauche/droite sans ressort
H33100252834000	65 - 74 mm	avec capuchon de protection	92 mm	2	DIN gauche/droite sans ressort
H33100252835000	75 - 84 mm	avec capuchon de protection	92 mm	2	DIN gauche/droite sans ressort
H33100252836000	85 - 94 mm	avec capuchon de protection	92 mm	2	DIN gauche/droite sans ressort
