Garniture de sécurité

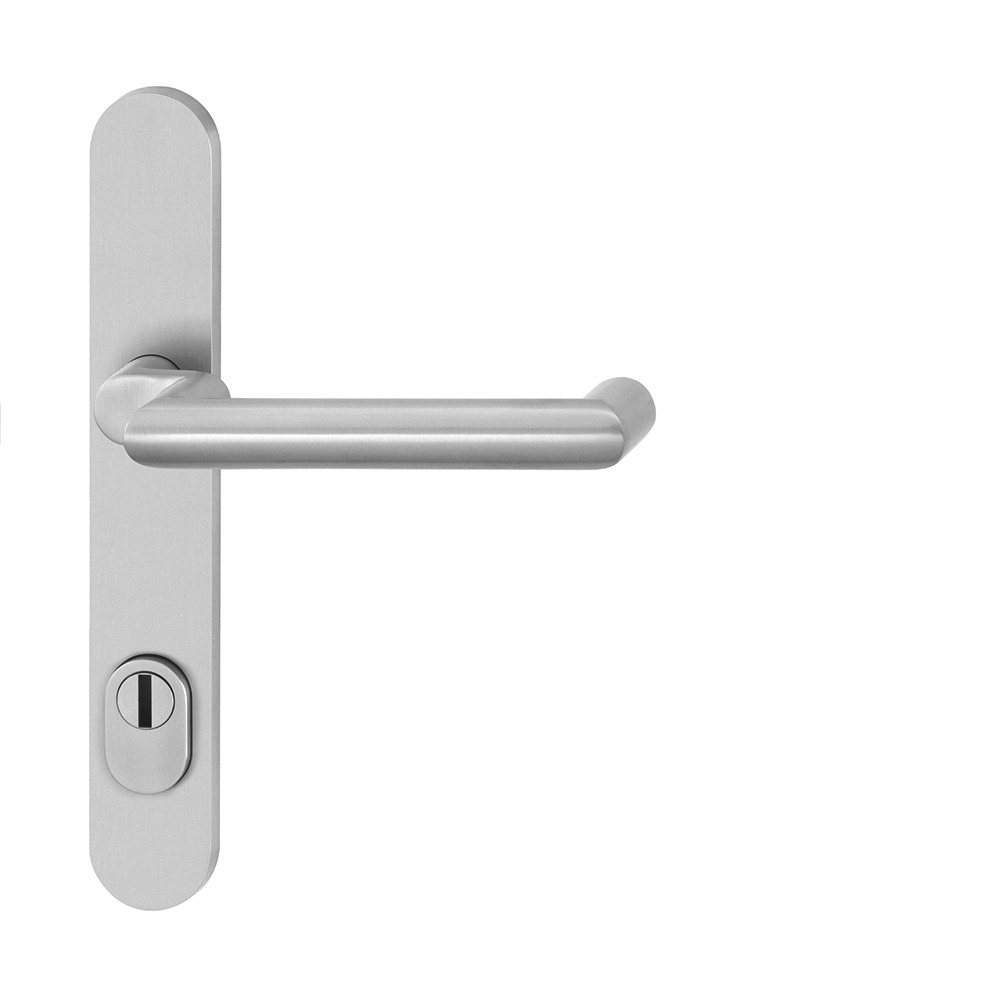

Béquille/poignée forme KC avec béquille/poignée extérieure SK4

ArtNo: H83800254930000
Code EAN: 4042203804890

Description du produit

La garniture de sécurité pour portes à profil étroit répond aux exigences des garnitures de béquille pour portes coupe-feu et portes pare-fumée selon DIN 18273 et convient aux portes avec fonction de porte de secours selon EN 179, ainsi qu’aux portes avec exigences de protection anti-effraction. La béquille/poignée forme KC de haute qualité sur plaque longue s’intègre élégamment dans n’importe quel objet. L’acier inoxydable brossé durable est un matériau moderne et résistant à la corrosion, parfait pour tous les environnements où la qualité est essentielle. Ce modèle est livré avec un bouton rond.

Aperçu des avantages

Librement configurable pour votre épaisseur porte
Poignée droite de premier ordre, coudée
Répond aux exigences des garnitures de béquille pour portes coupe-feu et portes pare-fumée selon DIN 18273
Convient pour une utilisation sur des portes de secours selon EN 179
Garniture de sécurité anti-effraction selon DIN 1906
Capuchon de protection pour une sécurité accrue

allusion

Compatible avec les serrures des séries N16**, 319N, 819N et 519N

Caractéristiques techniques

carré	92 mm
Plaque extérieure	Loquet
Type de protection	4
Version	avec capuchon de protection
Loquet	Forme KC
Axe de poignée	9 mm
matériel	Standard, acier inoxydable brossé
Forme étroite	Plaque longue
Type de cylindre	Cylindre profilé

Suitable accessories

	Numéro de commande	Produit
	HA42S0000400000	Kit de fixation plaque longue pour cadre tubulaire goupille anti-panique 9 mm classe de protection 4 pour épaisseur porte de 37-41 mm SK4 avec goupille anti-panique 9 mm pour épaisseur porte de 37-41 mm
	HA42S0000401000	Kit de fixation plaque longue pour cadre tubulaire goupille anti-panique 9 mm classe de protection 4 pour épaisseur porte de 42-46 mm SK4 avec goupille anti-panique 9 mm pour épaisseur porte de 42-46 mm
	HA42S0000402000	Kit de fixation plaque longue pour cadre tubulaire goupille anti-panique 9 mm classe de protection 4 pour épaisseur porte de 47-51 mm SK4 avec goupille anti-panique 9 mm pour épaisseur porte de 47-51 mm
	HA42S0000403000	Kit de fixation plaque longue pour cadre tubulaire goupille anti-panique 9 mm classe de protection 4 pour épaisseur porte de 52-56 mm SK4 avec goupille anti-panique 9 mm pour épaisseur porte de 52-56 mm
	HA42S0000404000	Kit de fixation plaque longue pour cadre tubulaire goupille anti-panique 9 mm classe de protection 4 pour épaisseur porte de 57-61 mm SK4 avec goupille anti-panique 9 mm pour épaisseur porte de 57-61 mm
	HA42S0000405000	Kit de fixation plaque longue pour cadre tubulaire goupille anti-panique 9 mm classe de protection 4 pour épaisseur porte de 62-66 mm SK4 avec goupille anti-panique 9 mm pour épaisseur porte de 62-66 mm
	HA42S0000406000	Kit de fixation plaque longue pour cadre tubulaire goupille anti-panique 9 mm classe de protection 4 pour épaisseur porte de 67-71 mm SK4 avec goupille anti-panique 9 mm pour épaisseur porte de 67-71 mm
	HA42S0000407000	Kit de fixation plaque longue pour cadre tubulaire goupille anti-panique 9 mm classe de protection 4 pour épaisseur porte de 72-76 mm SK4 avec goupille anti-panique 9 mm pour épaisseur porte de 72-76 mm
	HA42S0000408000	Kit de fixation plaque longue pour cadre tubulaire goupille anti-panique 9 mm classe de protection 4 pour épaisseur porte de 77-81 mm SK4 avec goupille anti-panique 9 mm pour épaisseur porte de 77-81 mm
	HA42S0000409000	Kit de fixation plaque longue pour cadre tubulaire goupille anti-panique 9 mm classe de protection 4 pour épaisseur porte de 82-86 mm SK4 avec goupille anti-panique 9 mm pour épaisseur porte de 82-86 mm
	HA42S0000410000	Kit de fixation plaque longue pour cadre tubulaire goupille anti-panique 9 mm classe de protection 4 pour épaisseur porte de 87-91 mm SK4 avec goupille anti-panique 9 mm pour épaisseur porte de 87-91 mm
	HA42S0000411000	Kit de fixation plaque longue pour cadre tubulaire goupille anti-panique 9 mm classe de protection 4 pour épaisseur porte de 92-96 mm SK4 avec goupille anti-panique 9 mm pour épaisseur porte de 92-96 mm
	HA42S0000412000	Kit de fixation plaque longue pour cadre tubulaire goupille anti-panique 9 mm classe de protection 4 pour épaisseur porte de 97-101 mm SK4 avec goupille anti-panique 9 mm pour épaisseur porte de 97-101 mm
