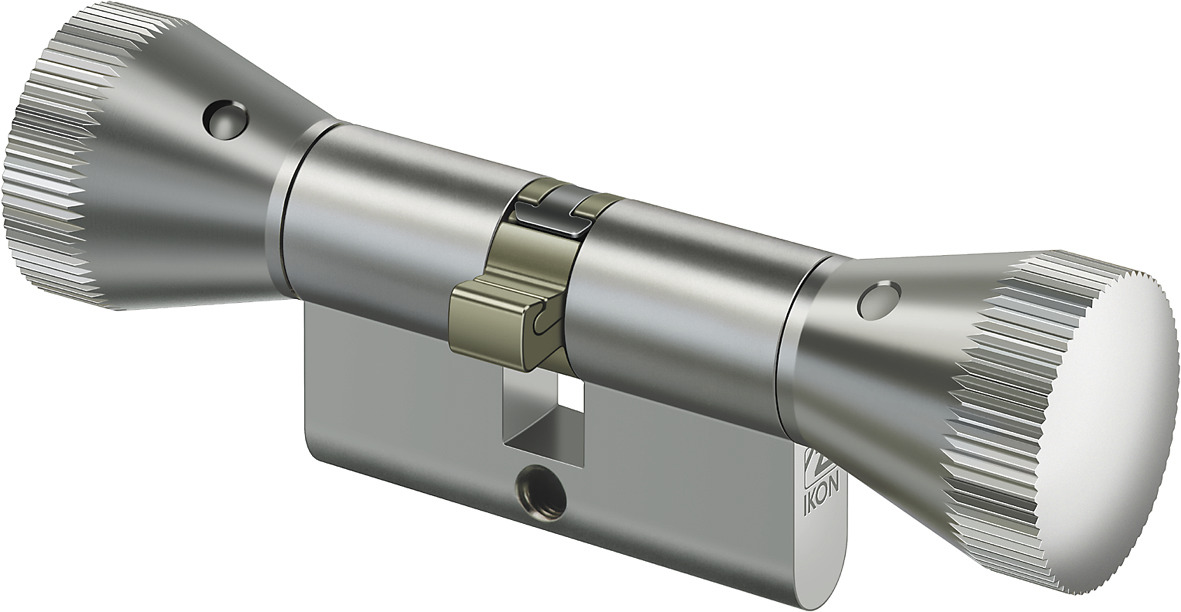

Cylindre profilé à bouton 1574

Fonction de fermeture de chaque côté avec bouton

Description du produit

  • Cylindre avec stator en laiton
  • Coloris de bouton standard mat nickelé (KNF=2MV)
  • Finition de surface standard nickelé mat (OF=MV)
  • Autres surfaces avec plus value : Laiton Poli (OF=PV), Laiton Poli (OF=MP)
  • Longueur de cylindre 61 mm (C) - A/B (L = 30/30) - d'autres longueurs (voir système SK6) sont disponible
  • Réglage du panneton à 30°- standard (SST=30°)
  • Panneton avec profil en maillechort, résistant à la rupture à la corrosion

Portée de la livraison

  • 1 Cylindre profilé à bouton
  • 1 vis de fixation M5 x 85 mm

Informations pour passer des commandes

  • Le bouton se trouve toujours à l'intérieur du cylindre (B).
Variations disponibles
Numéro de l'articleKNF=OF=L=
1574 1F2 MV 30/30
1F2 MG30/30
1F2 MP 30/30
2MV MV 30/30
2MV MG30/30
2MV MP 30/30
7BLMV 30/30
7BLMG30/30
7BLMP 30/30
9F2 MV 30/30
9F2 MG30/30
9F2 MP 30/30
Suitable accessories

Numéro de commande
Produit
T-1149Produktname fehlt
Téléchargements pour le Produit

généralement

Fiche produit Cylindre profilé à bouton 1574 (PDF)

Médias

Image produit (JPG, 160 KB)
Image produit (TIF, 2.83 MB)

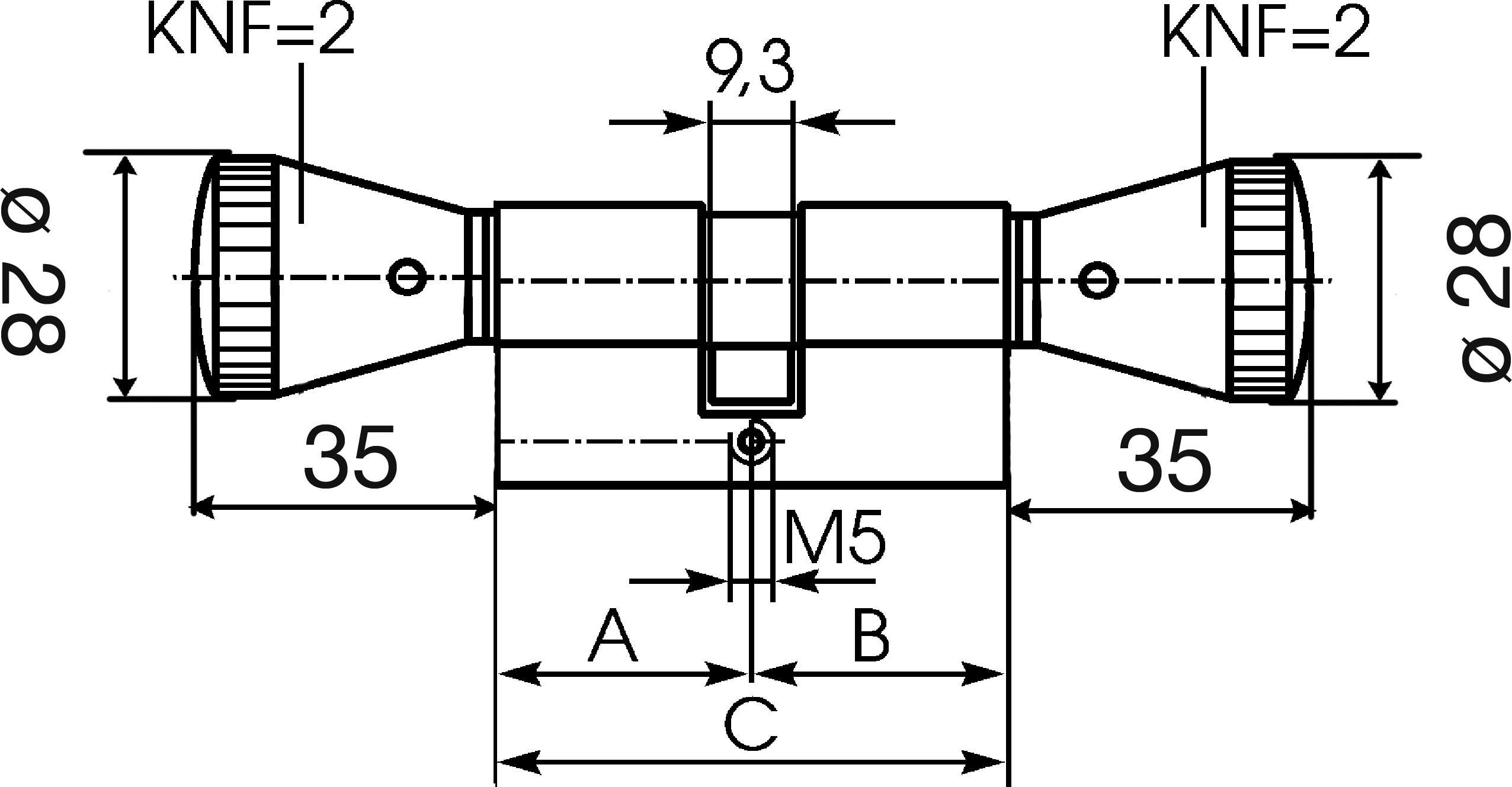

Dessin technique 1 (JPG, 218 KB)
