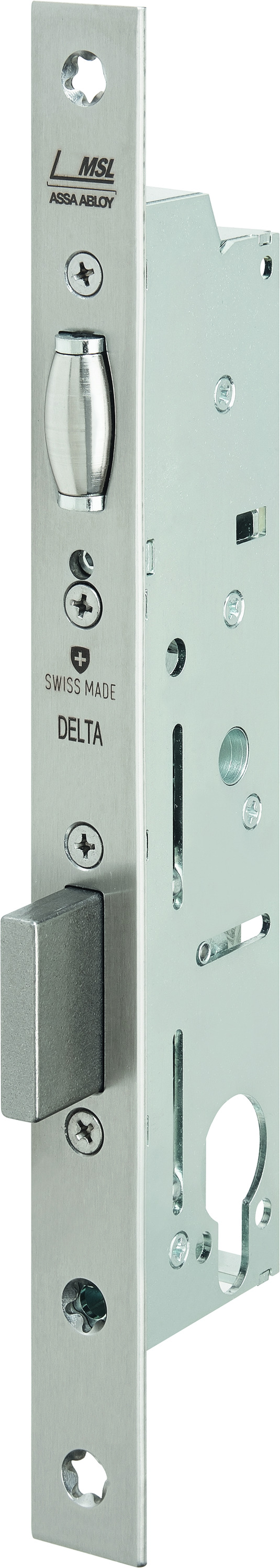

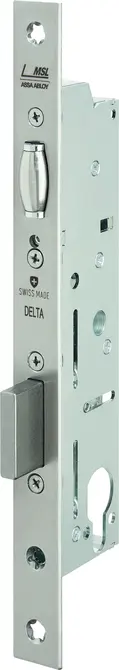

Serrure à entailler de sécurité pour cadre tubulaire 19424

Avec pêne à rouleau

Aperçu des avantages

  • Pêne à rouleau à profondeur réglable
  • Ouverture facile sous précontrainte
  • Version avec cylindre rond ou profilé
  • Entrée de cylindre: 25-60 mm

Description du produit

  • Cette serrure à pêne rouleau est équipée sur chacun des deux côtés de la porte d’un bouton ou d’une poignée de poussée. Elle est idéale pour les portes soumises à une haute fréquence de passages. La serrure verrouille avec un tour de clé.

Domaine d'utilisation

  • Bâtiment résidentiel
  • Industrie
  • Portes métalliques (portes à cadre tubulaire)

allusion

  • Convient pour les cylindres débrayable
  • Côté châssis, utiliser uniquement un contact de fond de pêne MSL 1886.
Caractéristiques techniques
Avancement du pêne dormat20 mm
Bec de canenon rabattable
Sens d'ouverture DINGauche / Droite réversible
Matériau du du bec de caneInox
Matériau pêne dormant Inox
Fonction levieroui
Mesure de la têtièreInox
Variations disponibles
Numéro de commande
Type de cylindre
Distance au canon
Mesure de la têtière
Forme de la tétière
Sens d'ouverture DIN
10202001RZ - Cylindre rond25270x24x3carréeGauche / Droite réversible
10202002RZ - Cylindre rond30270x24x3carréeGauche / Droite réversible
10202003RZ - Cylindre rond35270x24x3carréeGauche / Droite réversible
10202004RZ - Cylindre rond40270x24x3carréeGauche / Droite réversible
10202005RZ - Cylindre rond50270x24x3carréeGauche / Droite réversible
10202006RZ - Cylindre rond60270x24x3carréeGauche / Droite réversible
10202011PZ - Cylindre profilé25270x24x3carréeGauche / Droite réversible
10202012PZ - Cylindre profilé30270x24x3carréeGauche / Droite réversible
10202013PZ - Cylindre profilé35270x24x3carréeGauche / Droite réversible
10202014PZ - Cylindre profilé40270x24x3carréeGauche / Droite réversible
10202015PZ - Cylindre profilé50270x24x3carréeGauche / Droite réversible
10202040RZ - Cylindre rond30270x24x6Têtière-UGauche / Droite réversible
10202041RZ - Cylindre rond35270x24x6Têtière-UGauche / Droite réversible
10202042RZ - Cylindre rond40270x24x6Têtière-UGauche / Droite réversible
10202043RZ - Cylindre rond50270x24x6Têtière-UGauche / Droite réversible
10202044RZ - Cylindre rond60270x24x6Têtière-UGauche / Droite réversible
10202050PZ - Cylindre profilé30270x24x6Têtière-UGauche / Droite réversible
10202051PZ - Cylindre profilé35270x24x6Têtière-UGauche / Droite réversible
10202052PZ - Cylindre profilé40270x24x6Têtière-UGauche / Droite réversible
10202054PZ - Cylindre profilé60270x24x6Têtière-UGauche / Droite réversible
Suitable accessories

Numéro de commande
Produit
Plates
Plates
Contact pour pêne dormant
1886Contact pour pêne dormant
Côté châssis 10 m ou 20 m
Téléchargements pour le Produit

généralement

Fiche produit Serrure à entailler de sécurité pour cadre tubulaire 19424 (PDF)

Schémas pour documents de prescription

Agréments (DXF, 380 KB)

Médias

Image produit (JPG, 333 KB)
Image produit (EPS, 10.47 MB)

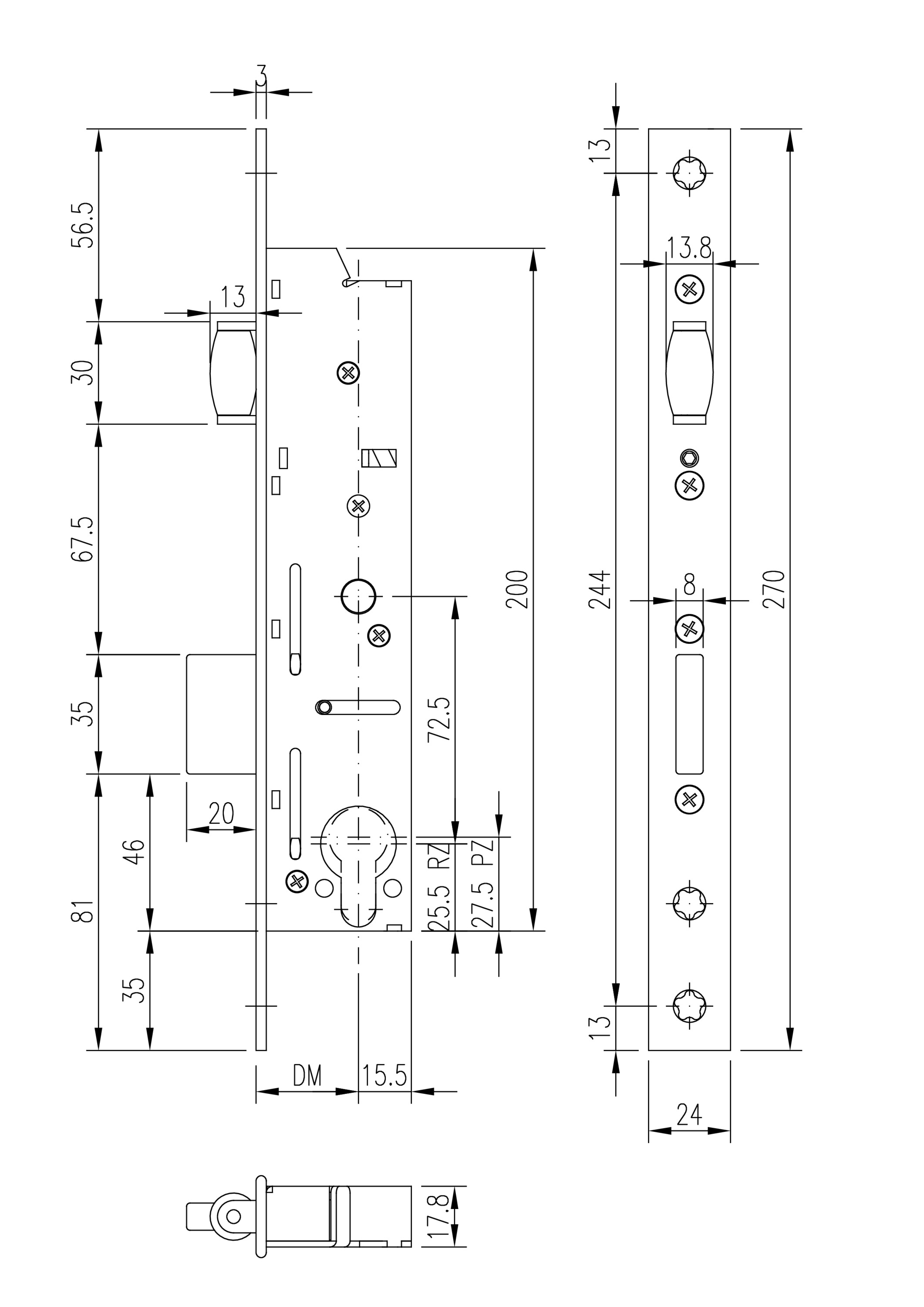

Dessin technique (JPG, 232 KB)
