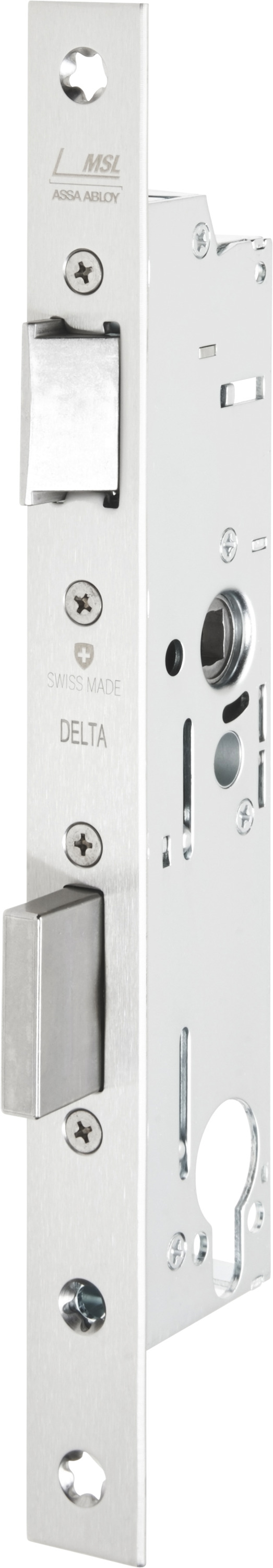

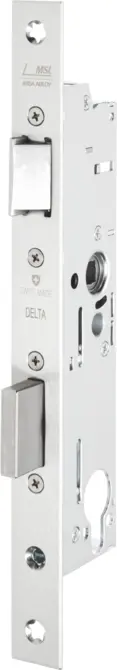

Serrure à entailler de sécurité pour cadre tubulaire 19421-L

Avec bec de cane réversible, poignée débrayable

Aperçu des avantages

  • Bec de cane réversible DINL/ DINR
  • Pêne dormant 1 tour, saillie de 20 mm (pour la sécurité)
  • Ouverture facile sous précontrainte
  • Version avec cylindre rond ou profilé
  • Garniture de sécurité pour porte à vantail plein
  • Entrée de cylindre: 25-60 mm
  • homologation selon EN 1634-1 à 3,
  • Possibilité d'atteindre une protection anti-effraction de catégorie RC2 sur des systèmes de porte appropriés

Description du produit

  • Bec de cane réversible pour le positionnement sur DIN gauche ou DIN droite. Les deux côtés sont équipés d’une poignée. La serrure verrouille avec un tour de clé. Les deux poignées sont ensuite débrayées.

Domaine d'utilisation

  • Bâtiment résidentiel
  • Industrie
  • Portes métalliques (portes à cadre tubulaire)

allusion

  • Poignée désenclenchée (L) après un verrouillage
  • Convient pour les cylindres débrayable
  • Côté châssis, utiliser uniquement un contact de fond de pêne MSL 1886.

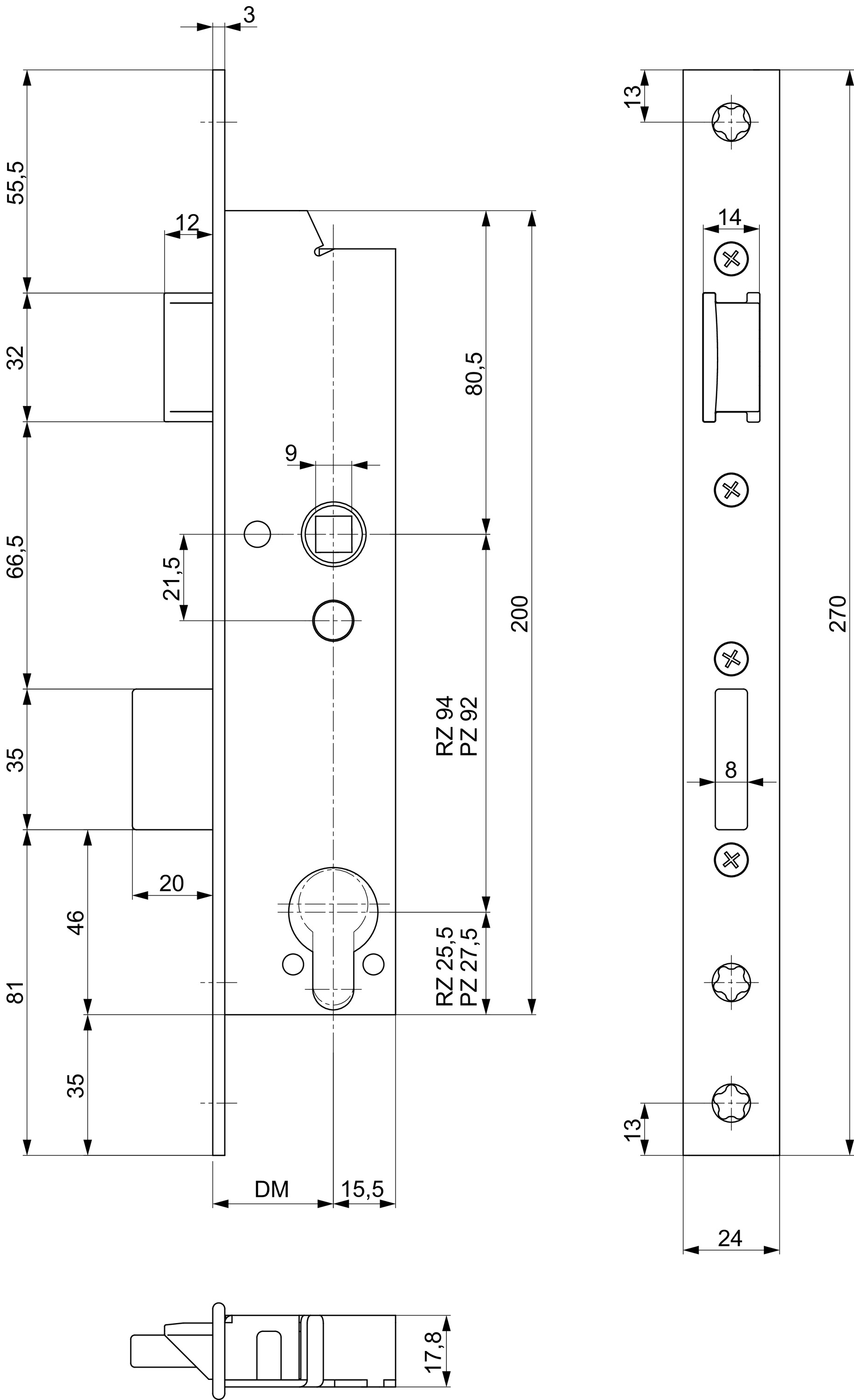

Caractéristiques techniques
Avancement du pêne dormat20 mm
Bec de canerabattable
Sens d'ouverture DINRéversible Gauche / Droite
Modèleun vantail
Matériau du du bec de caneInox
Matériau pêne dormant Inox
Fonction levieroui
Mesure de la têtièreInox
Matière du fouillotInox
Essai de fonctionnement permanentPoignée désenclenchée après un verrouillage
Sens d'ouverture DINRéversible Gauche / Droite
Variations disponibles
Numéro de commande
Type de cylindre
Distance au canon
Mesure de la têtière
Forme de la tétière
Fouillot
Sens d'ouverture DIN
10221001RZ - Cylindre rond25270x24x3carrée9, une partieRéversible Gauche / Droite
10221002RZ - Cylindre rond30270x24x3carrée9, une partieRéversible Gauche / Droite
10221003RZ - Cylindre rond35270x24x3carrée9, une partieRéversible Gauche / Droite
10221004RZ - Cylindre rond40270x24x3carrée9, une partieRéversible Gauche / Droite
10221005RZ - Cylindre rond50270x24x3carrée9, une partieRéversible Gauche / Droite
10221006RZ - Cylindre rond60270x24x3carrée9, une partieRéversible Gauche / Droite
10221010PZ – Cylindre profilé25270x24x3carrée9, une partieRéversible Gauche / Droite
10221011PZ – Cylindre profilé30270x24x3carrée9, une partieRéversible Gauche / Droite
10221012PZ – Cylindre profilé35270x24x3carrée9, une partieRéversible Gauche / Droite
10221013PZ – Cylindre profilé40270x24x3carrée9, une partieRéversible Gauche / Droite
10221014PZ – Cylindre profilé50270x24x3carrée9, une partieRéversible Gauche / Droite
10221015PZ – Cylindre profilé60270x24x3carrée9, une partieRéversible Gauche / Droite
10221022RZ - Cylindre rond30270x24x6Têtière-U9, une partieRéversible Gauche / Droite
10221023RZ - Cylindre rond35270x24x6Têtière-U9, une partieRéversible Gauche / Droite
10221024RZ - Cylindre rond40270x24x6Têtière-U9, une partieRéversible Gauche / Droite
10221025RZ - Cylindre rond50270x24x6Têtière-U9, une partieRéversible Gauche / Droite
10221026RZ - Cylindre rond60270x24x6Têtière-U9, une partieRéversible Gauche / Droite
10221028PZ – Cylindre profilé30270x24x6Têtière-U9, une partieRéversible Gauche / Droite
10221029PZ – Cylindre profilé35270x24x6Têtière-U9, une partieRéversible Gauche / Droite
10221031PZ – Cylindre profilé50270x24x6Têtière-U9, une partieRéversible Gauche / Droite
10221032PZ – Cylindre profilé60270x24x6Têtière-U9, une partieRéversible Gauche / Droite
Suitable accessories

Numéro de commande
Produit
Plates
B-19421Plates
Contact pour pêne dormant
1886Contact pour pêne dormant
Côté châssis 10 m ou 20 m
