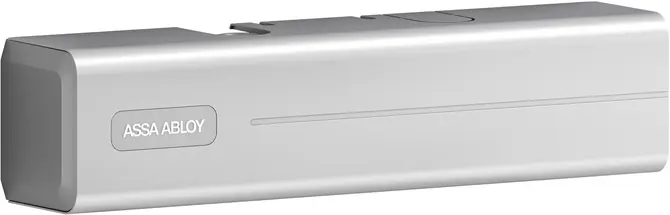

DC500 Cam-Motion Türschließer
Für 1-flügelige Türen bis Größe EN 4 (1.100 mm)
Produktbeschreibung
- Türschließer mit Cam-Motion® Technologie und höhenverstellbare Gleitschiene G195 oder Standardgleitschiene G193
- Erfüllt die Anforderungen an barrierefreies Bauen (DIN 18040 und DIN SPEC 1104 / CEN TR 15894)
- Geprüft nach DIN EN 1154, Größe 1-4
- Für Anschlagtüren bis 1100 mm Breite
- Für 4 Montagearten verwendbar: Band- und Bandgegenseite in Normal- und Kopfmontage
- Geeignet für Feuer- und Rauchschutztüren
Vorteile auf einen Blick
- In Verbindung mit der integrierbaren, unsichtbarer Montageplatte, geeignet für Feuer- und Rauchschutztüren
- Für DIN links und DIN rechts angeschlagene Türen
- Achse bis 14 mm stufenlos höhenverstellbar
- Schließgeschwindigkeit, Endschlag, Öffnungsdämpfung stufenlos von vorne einstellbar
- Thermodynamische Ventile für konstante Geschwindigkeiten
- Schließkraft stufenlos einstellbar
- Öffnungswinkel bis 160°
- Wirkbereich von Öffnungsdämpfung und Endschlag justierbar
- Großer Anwendungsbereich
- Standardfarben: silber EV1, weiß ähnlich RAL9016, braun ähnlich RAL8014, schwarz ähnlich RAL9005, Edelstahl-Design
- Sonderfarben auf Anfrage
Hinweis
- Gleitschienen müssen separat bestellt werden
Leistungsmerkmale Gleitschiene G195
- 2 mm höhenverstellbar für Toleranzausgleich
- Verdeckte Befestigungsschrauben
- Anschlagmaße: siehe Zeichnung
Leistungsmerkmale Standardgleitschiene G193
- Ohne Abdeckhaube
- Sichtbare Befestigungsschrauben
Einbaudetails anzeigen
| Kundensegment | Vorteil |
|---|---|
| Planer |
|
| Verarbeiter |
|
| Handel |
|
| Anwender |
|
| Schließkraft | EN 1-4 |
| Türbreite bis | 1.100 mm |
| Für Feuerschutztüren geeignet | Ja |
| DIN-Richtung | DIN links / DIN rechts |
| Montageart | Normal- und Kopfmontage |
| Schließgeschwindigkeit | stufenlos 170°-10° |
| Endschlag | Stufenlos 10°-0° |
| Öffnungsdämpfung | Stufenlos ab 75° |
| Max. Türöffnungswinkel Bandseite | Ca. 170° |
| Max. Türöffnungswinkel Bandgegenseite | ca. 120° |
| CE-Zeichen für Bauprodukte | Ja |
| Geprüft nach | EN 1154 |
| Länge | 272 mm |
| Höhe | 64 mm |
| Tiefe | 57 mm |
| Gewicht | 2,7 kg |
| Bestellnummer | Beschreibung |
|---|---|
| DC500-----DEV1- | EN Größe 1-4, Silber EV1 |
| DC500-----D9016 | EN Größe 1-4, Weiß ähnlich RAL9016 |
| DC500-----D8014 | EN Größe 1-4, Braun ähnlich RAL8014 |
| DC500-----D9005 | EN Größe 1-4, Schwarz ähnlich RAL9005 |
| DC500-----D35-- | EN-Größe 1-4, Edelstahl-Design |
| DC500-----DXXXX | EN Größe 1-4, Sonderfarbe |
| | Bestellnummer | Produkt |
|---|---|---|
 | DCG193-----EV1- | Gleitschiene G193 Silber EV1 |
| DCG193-----9016 | Gleitschiene G193 Weiß ähnlich RAL9016 |
| DCG193-----8014 | Gleitschiene G193 Braun ähnlich RAL8014 |
| DCG193-----9005 | Gleitschiene G193 Schwarz ähnlich RAL9005 |
 | DCG195----DEV1- | Gleitschiene G195 Silber EV1 |
| DCG195----D9016 | Gleitschiene G195 Weiß ähnlich RAL9016 |
| DCG195----D8014 | Gleitschiene G195 Braun ähnlich RAL8014 |
| DCG195----D9005 | Gleitschiene G195 Schwarz ähnlich RAL9005 |
| DCG195----D35-- | Gleitschiene G195 Edelstahl-Design |
| DCG195----DXXXX | Gleitschiene G195 Sonderfarbe |
 | DCA120-------40 | Montageplatte A120 Für Türschließer-Modell DC200/DC300/DC500/DC700, Verzinkt |
 | DCA130-----EV1- | Montageplatte A130 Für Gleitschiene G193, G195 und G795, Silber EV1 |
| DCA130-----9016 | Montageplatte A130 Für Gleitschiene G193, G195 und G795, Weiß ähnlich RAL9016 |
| DCA130-----8014 | Montageplatte A130 Für Gleitschiene G193, G195 und G795, Braun ähnlich RAL8014 |
| DCA130-----9005 | Montageplatte A130 Für Gleitschiene G193, G195 und G795, Schwarz ähnlich RAL9005 |
| DCA130-----XXXX | Montageplatte A130 Für Gleitschiene G193, G195 und G795, Sonderfarbe* |
 | DCA133-----EV1- | Adapterplatte A133 Für Gleitschienen G193, G195 und G795 für Mitbewerberbohrbilder |
 | DCA136-----EV1- | Montageplatte A136 Bandgegenseite, für Gleitschiene G193 und G195, 40 mm, Silber EV1 |
 | DCA166-----EV1- | Glasklemmschuh A166 Für DC500/DC700, Silber EV1 |
 | DCA104-----EV1- | Sturzfutterwinkel A104 Für Gleitschiene G193, Silber EV1 |
| DCA104-----9016 | Sturzfutterwinkel A104 Für Gleitschiene G193, Weiß ähnlich RAL9016 |
| DCA104-----8014 | Sturzfutterwinkel A104 Für Gleitschiene G193, Braun ähnlich RAL8014 |
| DCA104-----9005 | Sturzfutterwinkel A104 Für Gleitschiene G193, Schwarz ähnlich RAL9005 |
 | DCA152--------- | Rastfeststelleinheit A152 Für Gleitschienen G193/G195/G893 |
 | DCA153--------- | Öffnungsdämpfer A153 Für Gleitschienen G193 / G195 / G795 / G893 |
 | DCA190-----35-- | Sichtschutzplatte A190 Für Türschließer-Modell DC500/DC700, Edelstahl |
 | DCA176--------- | Universal Bohrlehre A176 Für Türschließer-Modelle DC700, DC500, DC300 und DC200 |
| DCA177--------- | Universal Bohrlehre A177 Für Türschließer DC700, DC500, DC300 und DC200, Bandgegenseite | |
 | DCA124-------40 | Austauschplatte A124 Für Türschließer-Modell DC500/DC700, Verzinkt |
| DCA139-----EV1- | Montageplatte A139 Für Gleitschiene G193 und G195, 50 mm, Silber EV1 |
| DCA139-----9016 | Montageplatte A139 Für Gleitschiene G193 und G195, 50 mm, Weiß ähnlich RAL9016 |
