Steuerterminal 1338-20/1338-14

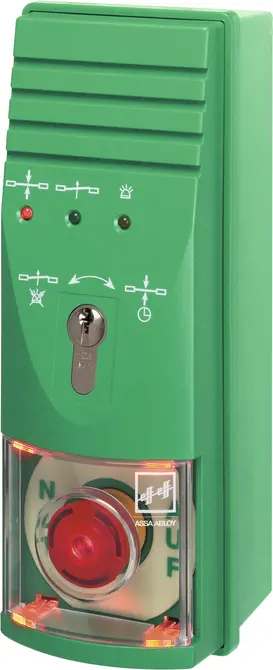

effeff Fluchttür-Steuerterminal

Zur Steuerung von elektrischen Verriegelungselementen im Verlauf von Flucht- und Rettungswegen geprüft gem. EltVTR

Nottaste beleuchtet mit wiederverwendbarer, nicht splitternder Schutzhaube
Integrierte optische Türzustandsanzeige (grün / rot / gelb) für entriegelt / verriegelt / Alarm,
Hinweisschild Nottaste
Alarmsignal und Sabotagekontakt;
Schlüsseltaster zur Türsteuerung
Mit Euro-Profilhalbzylinder, inkl. 3 Schlüssel
Einstellbare Zeitabläufe für Kurzzeitentriegelung, Voralarm, Alarmzeit
Überwachung der Türöffnungszeit bei Kurzeitentriegelung.
Anschlüsse: Schraubklemmen
Modell 1338-20: TS-BUS-Schnittstelle für den parallelen Betrieb an Visualisierungssoftware, Tableau und OPC Server

Nennspannung	230 VAC
Ausgangsspannung	24 V DC SELV
Ausgangsstrom	für externe Verbraucher: 0,45 A
Eigenstromaufnahme	0,155 A
Steuerung	Ja, integriert
Stromversorgung	Ja, integriert
Geprüft nach	EltVTR
Anschluss an Tableau, Visualisierung, OPC Server	Ja, Modell 1338-20
Zentrale Konfiguration über FT Manager	Nein
Einzelanwendung mit E/A Modul (stand alone)	Nein
Einzelanwendung (offline)	Ja
Notschalter	Ja
Bedienelement	Schlüsselschalter mit Euro PZ, Schließbart verstellbar 8 x 45°, Länge 30,5 mm
Einstellen von Zeiten und Funktionen	Über Dreh - und DIP-Schalter
Betriebstemperaturbereich	0 °C bis +40 °C
Schutzart	IP 20

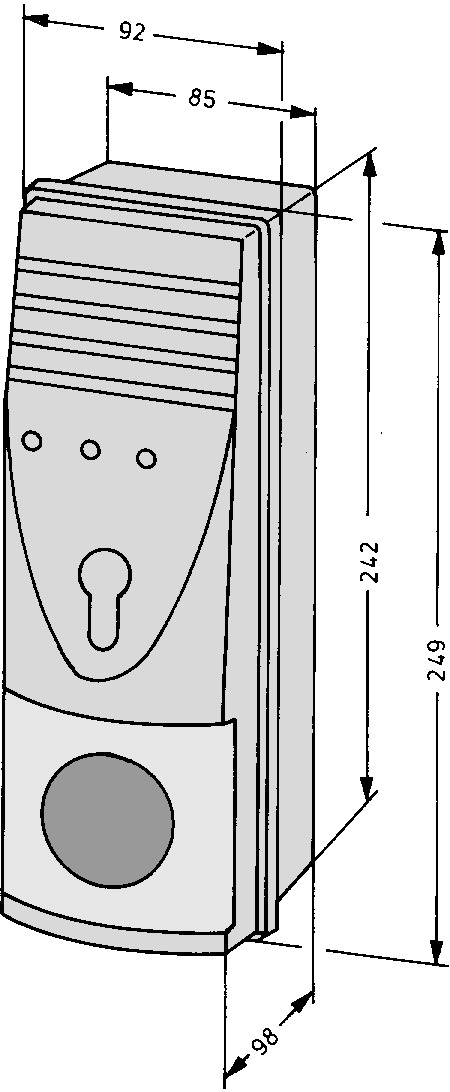

Abmessung	(HxBxT) 249x92x98 mm
Eingänge	E1: Kurzzeitentriegelung, E2: Brandmeldeanlage, E3: Zeitschaltuhr
Ausgänge	A1: Ver/Entriegelt, A2: Sammelalarm, Kontakte 24 V / 1 A
Schlüsselschalter entgegen Fluchtrichtung	Ja
