Türriegel 843
ohne Profilzylinderlochung, inkl. Schließblech (kurz)

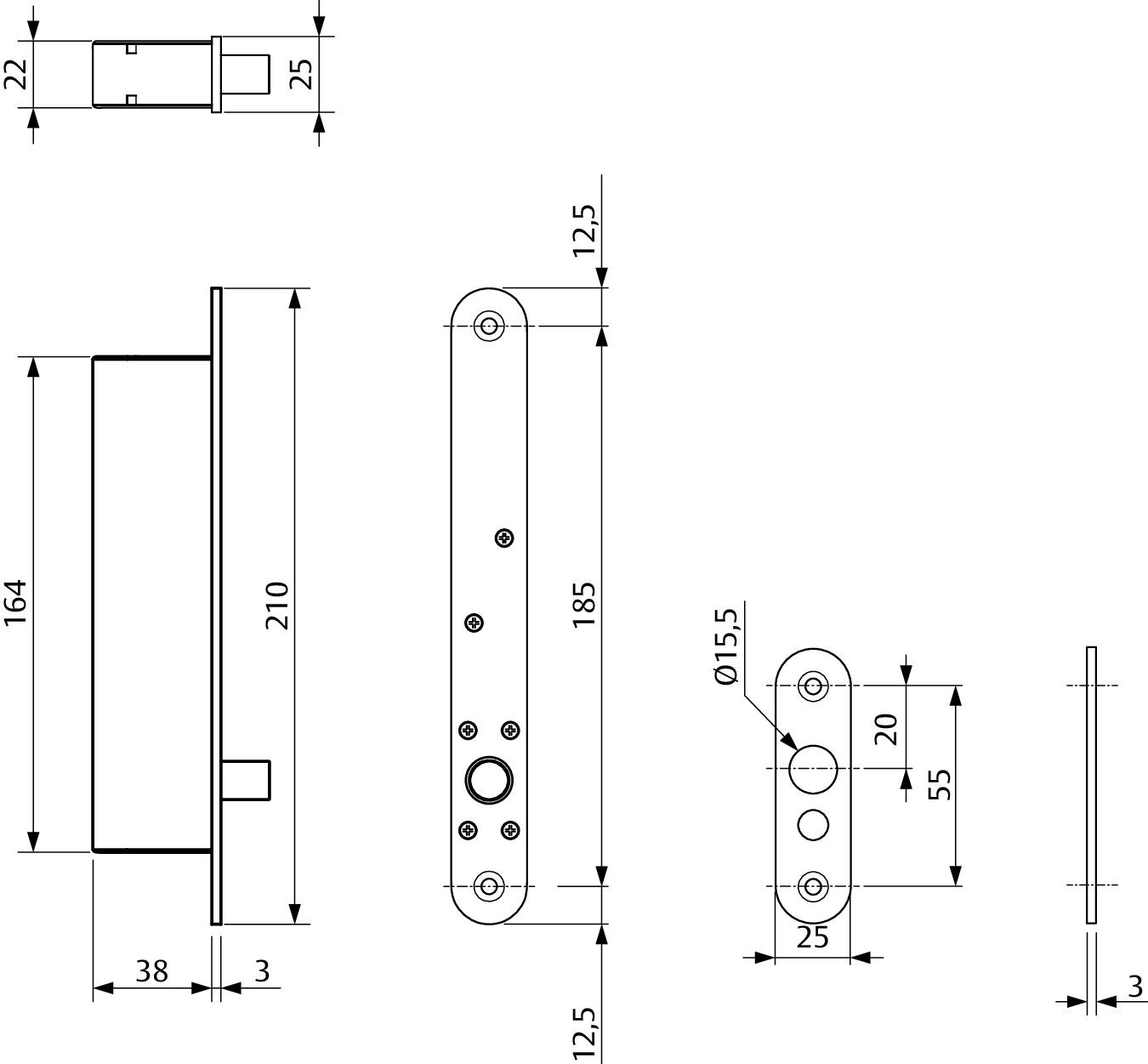

.webp "Technische Zeichnung Türriegel Modell 843 843")
Produktbeschreibung
Der effeff Türriegel 843 ermöglicht durch seine kompakte Bauweise und das durchdachte Zubehör vielfältige Einbauvarianten. Dadurch bietet er als zusätzliche Türverriegelung optimale Sicherheit im kommerziellen, wie auch im privaten Bereich.
Vorteile auf einen Blick
- Für waagrechte und senkrechte Montage
- Bei waagrechter Montage nur nach unten schließend möglich
- Aufbaumontage auch an Glastüren möglich
- Automatische Entriegelung für 9 Sekunden über integrierte Steuerung
- Integrierte Tür- und Verriegelungsüberwachungskontakte
- Für Kurz- und Dauerfreigabe geeignet
- Für Dreh- und Pendeltüren geeignet
| Betriebsnennspannung Toleranzbereich | ± 10 % |
| Betriebsnennspannung | 12-24 V DC |
| Einschaltstrom 12 V | 1500 mA |
| Einschaltstrom 24 V | 1400 mA |
| Haltestrom 12 V | 130 mA |
| Haltestrom 24 V | 80 mA |
| Länge Gehäuse | 164 mm |
| Breite Gehäuse | 22 mm |
| Tiefe Gehäuse | 38 mm |
| Breite Stulp | 25 mm |
| Dicke Stulp | 3 mm |
| Material Stulp | Edelstahl |
| Durchmesser Riegel | 12,7 mm |
| Riegelausschluss | 16 mm |
| Abstand Stulp-Schließblech | max. 6 mm |
| Einbaulage | senkrecht und waagerecht (nur nach unten schließend) |
| Haltekraft | 10000 N |
| Bestellnummer | Beschreibung |
|---|---|
| 843-4-------Q41 | Ruhestrom 12-24 V DC, inkl. Schließblech (kurz) |
| 843-4-30----Q41 | Arbeitsstrom 12-24 V DC, inkl. Schließblech (kurz) |
