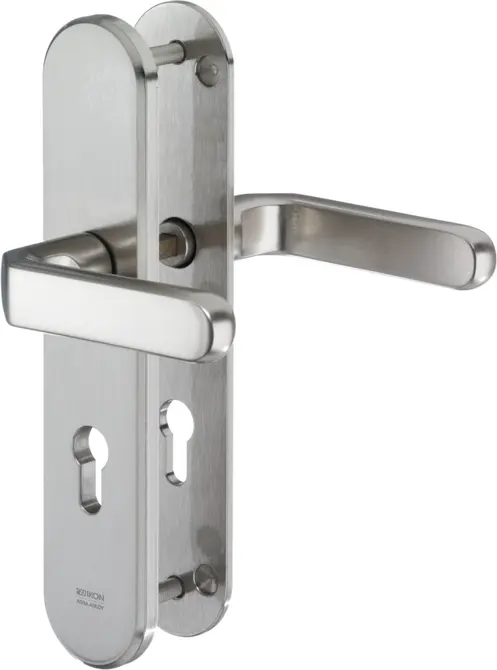

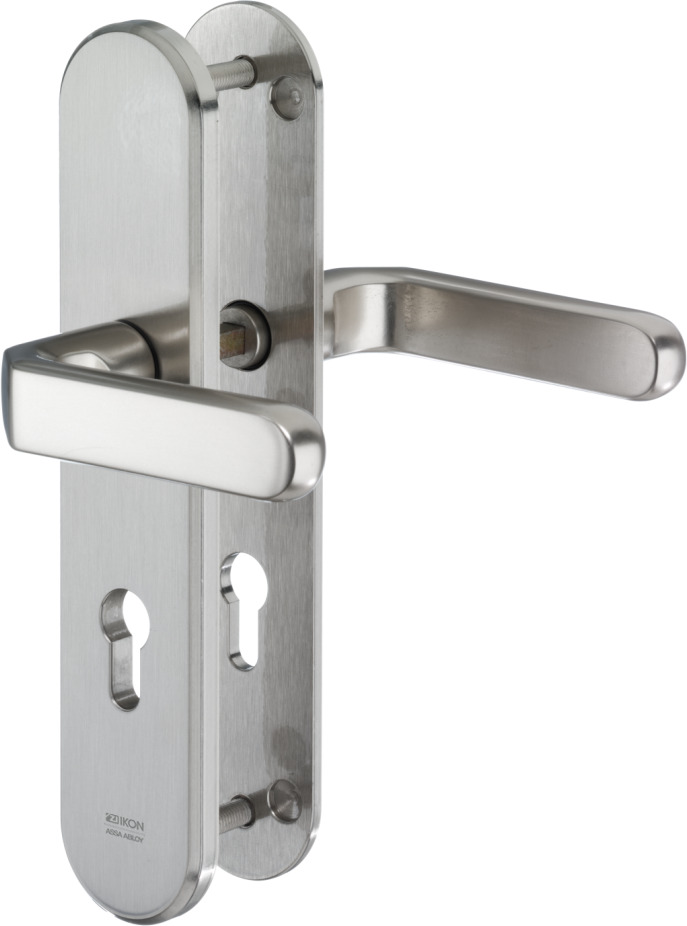

Stahl-Schutzbeschlag mit PZ-Lochung - Drücker/Drücker S303

Langschild für Wohnungstüren

Produktbeschreibung

  • Entfernung 72 mm
  • 8 mm Vierkant
  • Für Zylinderüberstand von 8 bis 13 mm
  • Außenschildstärke 10 mm - Innenschildstärke 6 mm
  • Material Außenschild: Stahl massiv, einsatzgehärtet
  • Material Innenschild: Stahl massiv
  • Zweifache Verschraubung
  • Drücker Leichtmetall eloxiert

Lieferumfang

  • 1 Garnitur mit Befestigungsmaterial
Bestellbare Varianten
ArtikelnummerFB=TS=
S303 F1 45
F1 50
F1 55
F1 60
F1 65
F1 70
F1 75
F1 80
F1 85
F1 90
F1 95
F2 45
F2 50
F2 55
F2 60
F2 65
F2 70
F2 75
F2 80
F2 85
F2 90
F2 95
F2 100
Passende ASSA ABLOY Produkte

Bestellnummer
Produkt
Profil-Doppelzylinder
.531Profil-Doppelzylinder
Profil-Doppelzylinder
.551Profil-Doppelzylinder
Profil-Knaufzylinder
.534,KNF=1Profil-Knaufzylinder
Profil-Knaufzylinder
.534,KNF=2Profil-Knaufzylinder
Profil-Knaufzylinder
.534,KNF=7Profil-Knaufzylinder
Profil-Knaufzylinder
.534,KNF=9Profil-Knaufzylinder
Profil-Knaufzylinder
.534,KNF=91Profil-Knaufzylinder
Profil-Knaufzylinder
.534,KNF=92Profil-Knaufzylinder
Profil-Knaufzylinder
.534,KNF=94Profil-Knaufzylinder
Passendes Zubehör

Bestellnummer
Produkt
Stahl-Unterlage für Langschild
S401Stahl-Unterlage für Langschild
Downloads zum Produkt

Allgemein

Produktdatenblatt Stahl-Schutzbeschlag mit PZ-Lochung - Drücker/Drücker S303 (PDF)
Klassifizierungsanforderung (PDF, 32 KB)
Einzelteilübersicht (PDF, 44 KB)
Montageanleitung (PDF, 2.54 MB)

Zertifikate und Bescheinigungen

VdS (PDF, 457 KB)
DIN (PDF, 273 KB)

Medien

Hauptbild (JPG, 81 KB)
Hauptbild (TIF, 2.63 MB)

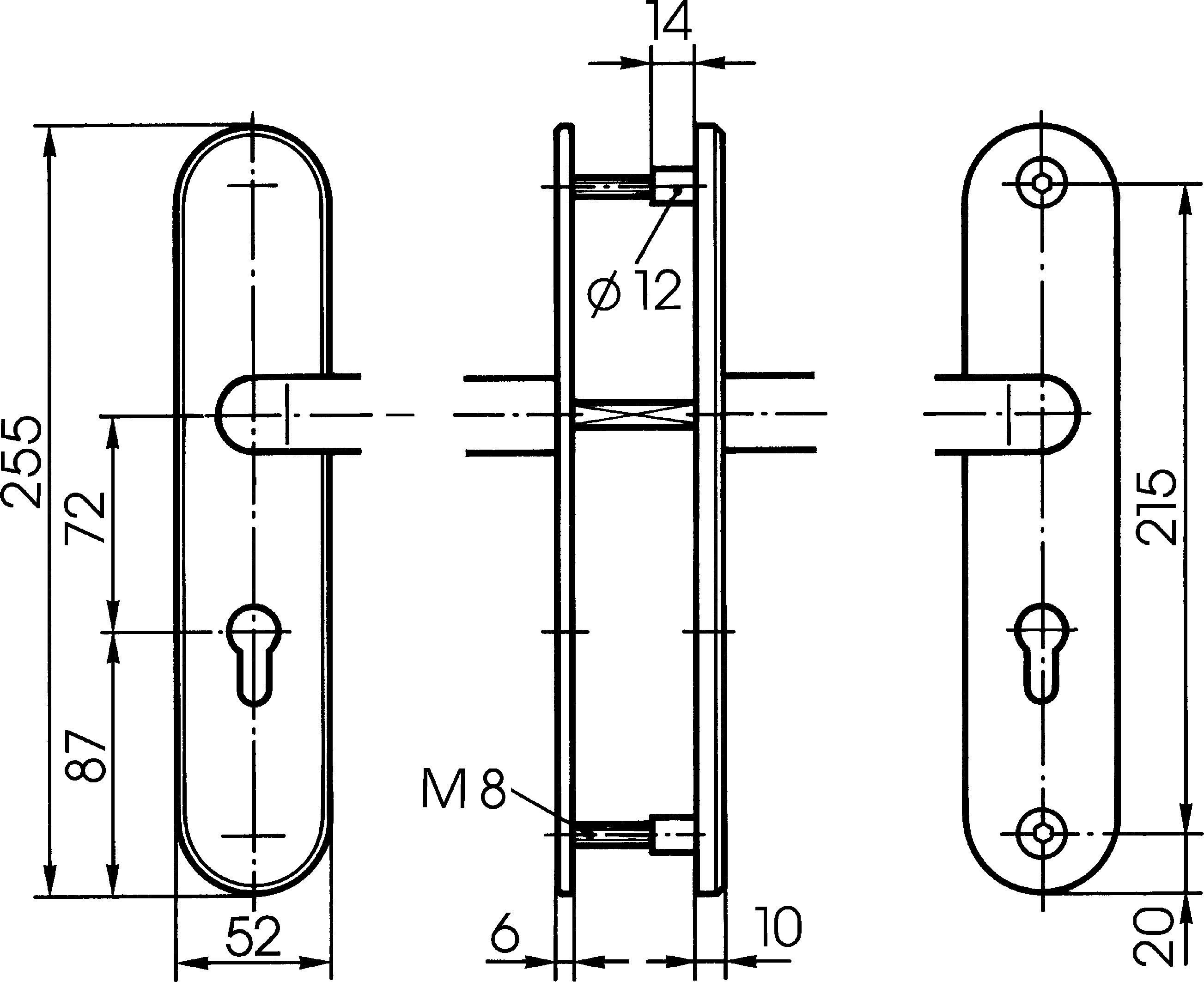

Technische Zeichnung (JPG, 355 KB)
