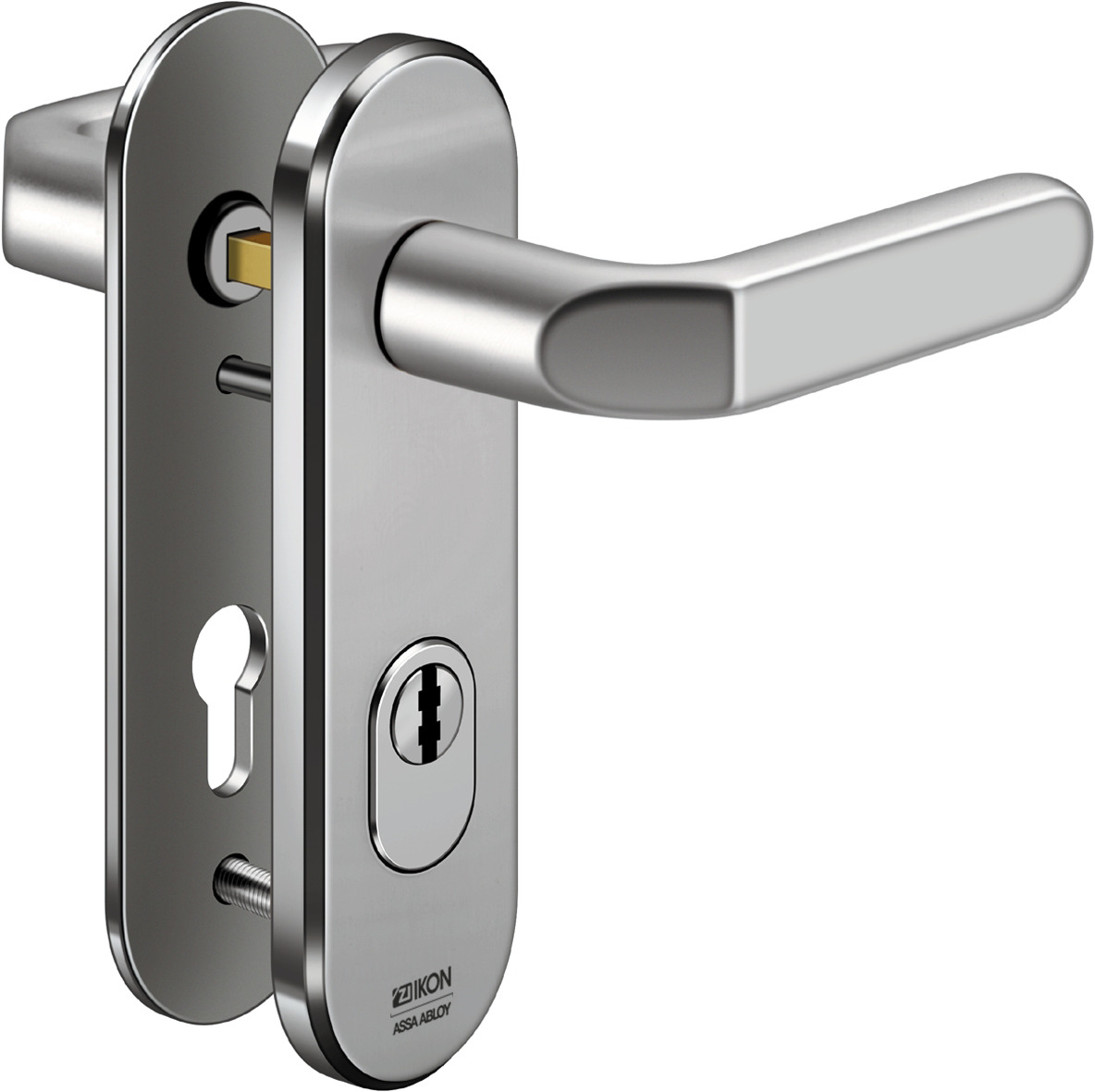

Stahl-Schutzbeschlag mit Zylinderabdeckung - Drücker/Drücker S423

Kurzschild für Wohnungstüren

Hauptbild

2 Sterne VdS Anerkennung

Produktbeschreibung

Entfernung 72 mm
Vierkant 8 mm
Für Zylinderüberstand von 9 bis 13,5 mm
Außenschildstärke 10 mm - Innenschildstärke 6 mm
Material Außenschild: Stahl massiv, einsatzgehärtet
Material Innenschild: Stahl massiv
Zweifache Verschraubung
Drücker Leichtmetall eloxiert

Lieferumfang

1 Garnitur mit Befestigungsmaterial

Bestellhinweis

Für die Verwendung von IKON Profil-Schließzylindern im Profil ARCUS, AEP10, ASP und R10 bestellen Sie bitte VAR=A

Bestellbare Varianten

Artikelnummer	FB=	TS=
S423	F1	40
	F1	45
	F1	50
	F1	55
	F1	60
	F1	65
	F1	70
	F1	75
	F1	80
	F1	85
	F1	90
	F1	95
	F2	40
	F2	45
	F2	50
	F2	55
	F2	60
	F2	65
	F2	70
	F2	75
	F2	80
	F2	85
	F2	90
	F2	95
	F2	100
	F2	110

Passende ASSA ABLOY Produkte

	Bestellnummer	Produkt
	.531	Profil-Doppelzylinder
	.551	Profil-Doppelzylinder
	.534,KNF=1	Profil-Knaufzylinder
	.534,KNF=2	Profil-Knaufzylinder
	.534,KNF=7	Profil-Knaufzylinder
	.534,KNF=9	Profil-Knaufzylinder
	.534,KNF=91	Profil-Knaufzylinder
	.534,KNF=92	Profil-Knaufzylinder
	.534,KNF=94	Profil-Knaufzylinder

Passendes Zubehör

	Bestellnummer	Produkt
	S421	Stahl-Unterlage für Kurzschild
	1970,VAR=0	Zylinderabdeckung - Standard
	1970,VAR=A	Zylinderabdeckung - mit breitem Schlitz
	1970,VAR=VERSO	Zylinderabdeckung - VERSO®CLIQ

Downloads zum Produkt

Allgemein

Produktdatenblatt Stahl-Schutzbeschlag mit Zylinderabdeckung - Drücker/Drücker S423 (PDF)

Klassifizierungsanforderung (PDF, 32 KB)

Einzelteilübersicht (PDF, 44 KB)

Montageanleitung (PDF, 2.54 MB)

Zertifikate und Bescheinigungen

VdS (PDF, 722 KB)

DIN (PDF, 272 KB)

Medien

Hauptbild (JPG, 143 KB)

Hauptbild (TIF, 5.62 MB)

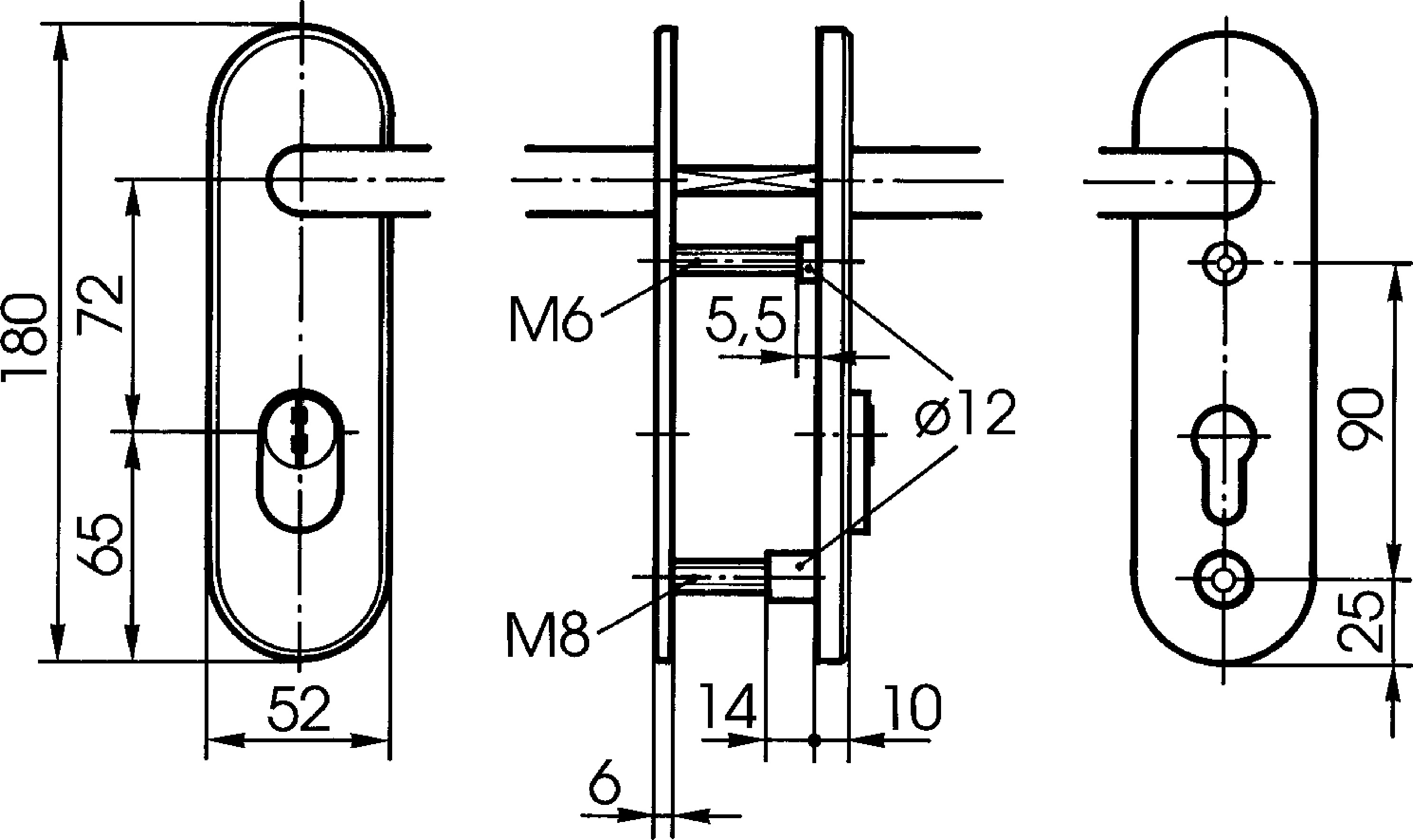

Technische Zeichnung (JPG, 347 KB)
