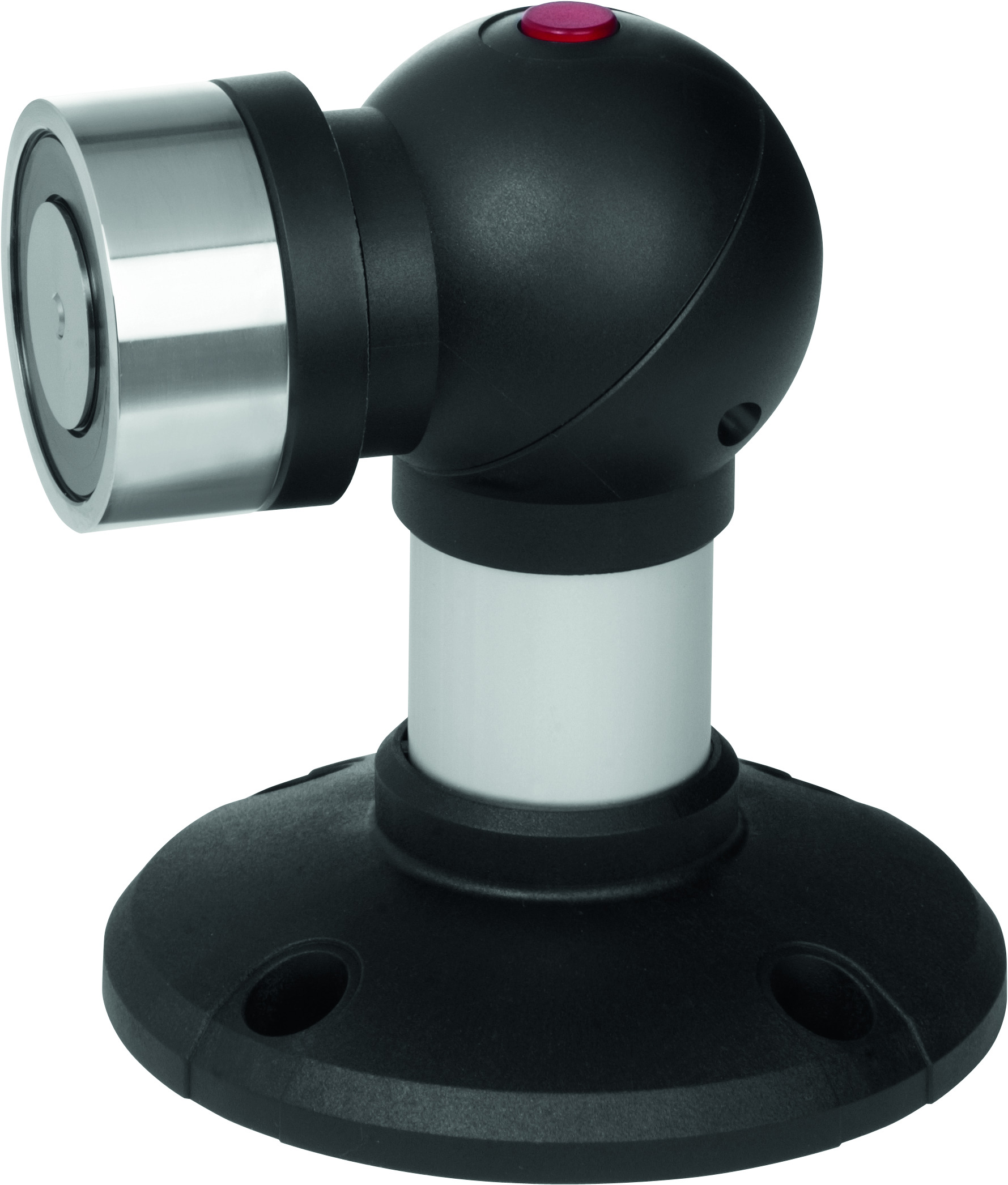

Holding magnet 830xxBW1/U/D/UD

Product description

Holding magnet with spacer convertible for wall or floor mounting. Optionally with integrated interrupter push-button and with integrated shock absorber to ensure door comes to a soft stop.

Technical data
Supply voltage24 V DC
Current consumption at 24 VModel 830-3: 300 N / 20 mA; Model 830-5: 500 N / 25 mA; Model 830-8: 800 N / 45 mA; Model 83012: 1200 N / 105 mA
Mounting methodfloor/wall mounting
Operating temperature range0 to +50 °C
Certified in compliance withEN 1155
Continous duty100 % ED
Class of protectionIP 40

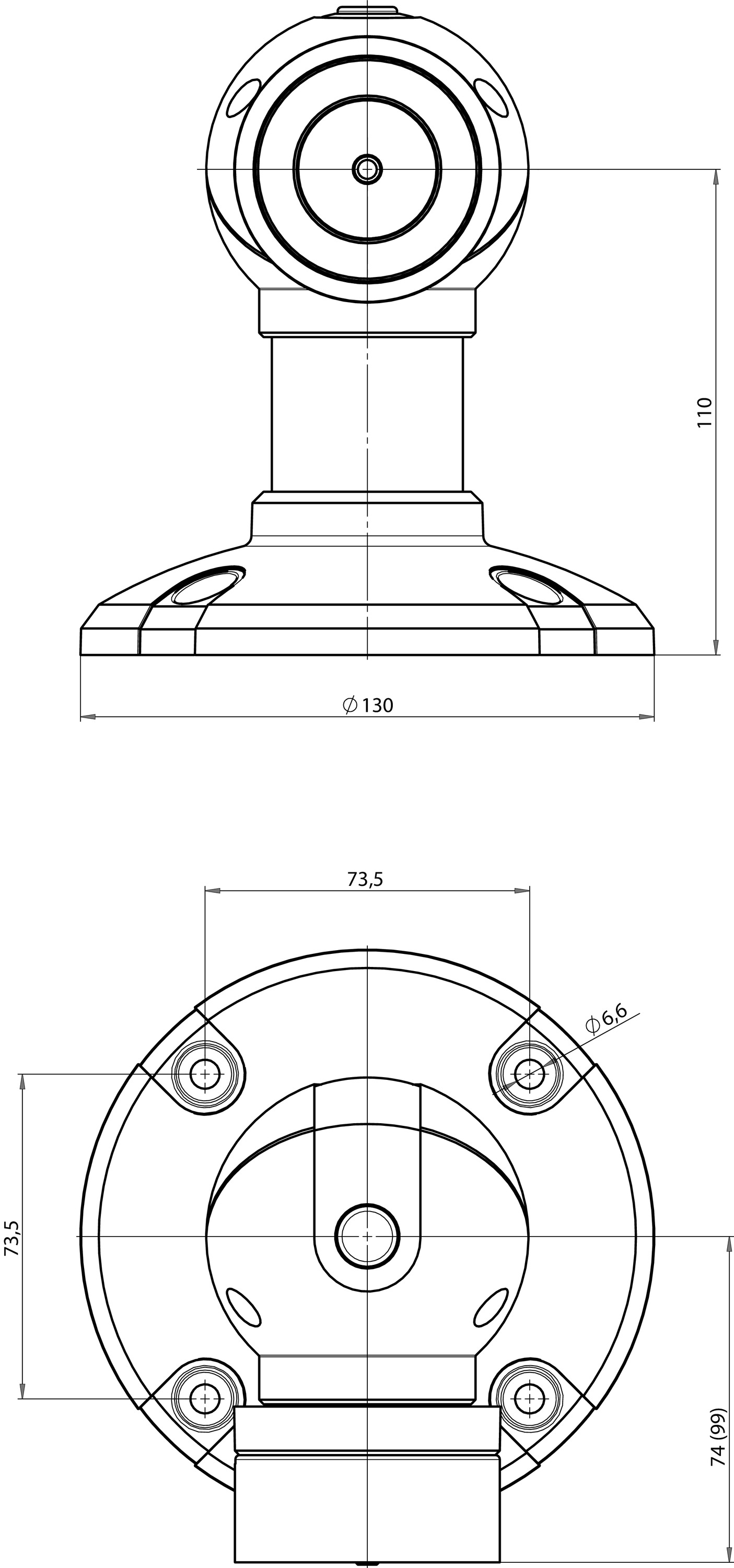

Floor spacing110 mm
Wall clearance without shock absorbers190 mm
Wall clearance with shock absorber215 mm
Variants that can be ordered
Order number
Description
830-3BW1----F90Floor/ wall mount; holding force: 300 N; floor clearance: 110 mm; wall clearance: 190 mm
830-5BW1----F90Floor/ wall mount; holding force: 500 N; floor clearance: 110 mm; wall clearance: 190 mm
830-8BW1----F90Floor/ wall mount; holding force: 800 N; floor clearance: 110 mm; wall clearance: 190 mm
83012BW1----F90Floor/ wall mount; holding force: 1200 N; floor clearance: 110 mm; wall clearance: 190 mm
830-3BW1U---F90Floor/ wall mount; holding force: 300 N; floor clearance: 110 mm; wall clearance: 190 mm; interrupter push-button
830-5BW1U---F90Floor/ wall mount; holding force: 500 N; floor clearance: 110 mm; wall clearance: 190 mm; interrupter push-button
830-8BW1U---F90Floor/ wall mount; holding force: 800 N; floor clearance: 110 mm; wall clearance: 190 mm; interrupter push-button
83012BW1U---F90Floor/ wall mount; holding force: 1200 N; floor clearance: 110 mm; wall clearance: 190 mm; interrupter push-button
830-3BW1-D--F90Floor/ wall mount; holding force: 300 N; floor clearance: 110 mm; wall clearance: 215 mm; shock absorber
830-5BW1-D--F90Floor/ wall mount; holding force: 500 N; floor clearance: 110 mm; wall clearance: 215 mm; shock absorber
830-8BW1-D--F90Floor/ wall mount; holding force: 800 N; floor clearance: 110 mm; wall clearance: 215 mm; shock absorber
83012BW1-D--F90Floor/ wall mount; holding force: 1200 N; floor clearance: 110 mm; wall clearance: 215 mm; shock absorber
830-3BW1UD--F90Floor/ wall mount; holding force: 300 N; floor clearance: 110 mm; wall clearance: 215 mm; interrupter push-button and shock absorber
830-5BW1UD--F90Floor/ wall mount; holding force: 500 N; floor clearance: 110 mm; wall clearance: 215 mm; interrupter push-button and shock absorber
830-8BW1UD--F90Floor/ wall mount; holding force: 800 N; floor clearance: 110 mm; wall clearance: 215 mm; interrupter push-button and shock absorber
83012BW1UD--F90Floor/ wall mount; holding force: 1200 N; floor clearance: 110 mm; wall clearance: 215 mm; interrupter push-button and shock absorber
