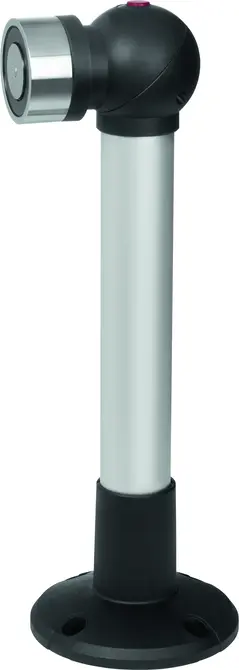

Holding magnet 830xxBW3/U/D/UD
Product description
Holding magnet with spacer convertible for wall or floor mounting. Optionally with integrated interrupter push-button and with integrated shock absorber to ensure door comes to a soft stop.
Supply voltage | 24 V DC |
Current consumption at 24 V | Model 830-3: 300 N / 20 mA; Model 830-5: 500 N / 25 mA; Model 830-8: 800 N / 45 mA; Model 83012: 1200 N / 105 mA |
Operating temperature range | 0 to +50 °C |
Certified in compliance with | EN 1155 |
Continous duty | 100 % ED |
Class of protection | IP 40 |

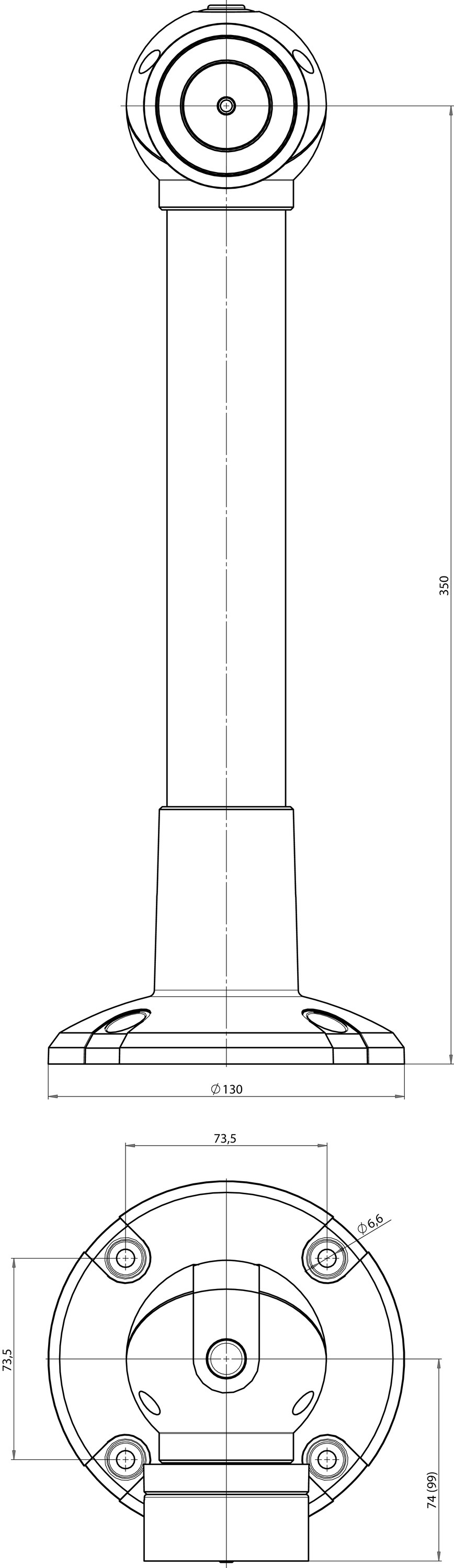

Floor spacing | 350 mm |
Wall clearance without shock absorbers | 430 mm |
Wall clearance with shock absorber | 455 mm |
Order number | Description |
---|---|
830-3BW3----F90 | Floor/ wall mount; holding force: 300 N; floor clearance: 350 mm; wall clearance: 430 mm |
830-5BW3----F90 | Floor/ wall mount; holding force: 500 N; floor clearance: 350 mm; wall clearance: 430 mm |
830-8BW3----F90 | Floor/ wall mount; holding force: 800 N; floor clearance: 350 mm; wall clearance: 430 mm |
83012BW3----F90 | Floor/ wall mount; holding force: 1200 N; floor clearance: 350 mm; wall clearance: 430 mm |
830-3BW3U---F90 | Floor/ wall mount; holding force: 300 N; floor clearance: 350 mm; wall clearance: 430 mm; interrupter push-button |
830-5BW3U---F90 | Floor/ wall mount; holding force: 500 N; floor clearance: 350 mm; wall clearance: 430 mm; interrupter push-button |
830-8BW3U---F90 | Floor/ wall mount; holding force: 800 N; floor clearance: 350 mm; wall clearance: 430 mm; interrupter push-button |
83012BW3U---F90 | Floor/ wall mount; holding force: 1200 N; floor clearance: 350 mm; wall clearance: 430 mm; interrupter push-button |
830-3BW3-D--F90 | Floor/ wall mount; holding force: 300 N; floor clearance: 350 mm; wall clearance: 455 mm; shock absorber |
830-5BW3-D--F90 | Floor/ wall mount; holding force: 500 N; floor clearance: 350 mm; wall clearance: 455 mm; shock absorber |
830-8BW3-D--F90 | Floor/ wall mount; holding force: 800 N; floor clearance: 350 mm; wall clearance: 455 mm; shock absorber |
83012BW3-D--F90 | Floor/ wall mount; holding force: 1200 N; floor clearance: 350 mm; wall clearance: 455 mm; shock absorber |
830-3BW3UD--F90 | Floor/ wall mount; holding force: 300 N; floor clearance: 350 mm; wall clearance: 455 mm; interrupter push-button and shock absorber |
830-5BW3UD--F90 | Floor/ wall mount; holding force: 500 N; floor clearance: 350 mm; wall clearance: 455 mm; interrupter push-button and shock absorber |
830-8BW3UD--F90 | Floor/ wall mount; holding force: 800 N; floor clearance: 350 mm; wall clearance: 455 mm; interrupter push-button and shock absorber |
83012BW3UD--F90 | Floor/ wall mount; holding force: 1200 N; floor clearance: 350 mm; wall clearance: 455 mm; interrupter push-button and shock absorber |
