SCALA net Erweiterungsmodul für Controller

Produktbeschreibung

Durch die Verwendung des SCALA Erweiterungsmoduls kann der SCALA Controller zum Anschluss von bis zu vier Türen mit je einem Leser ausgebaut werden.

Das Modul wird direkt auf die SCALA Controller-Platine aufgesteckt. Die Spannungsversorgung erfolgt ebenfalls über den SCALA Controller.

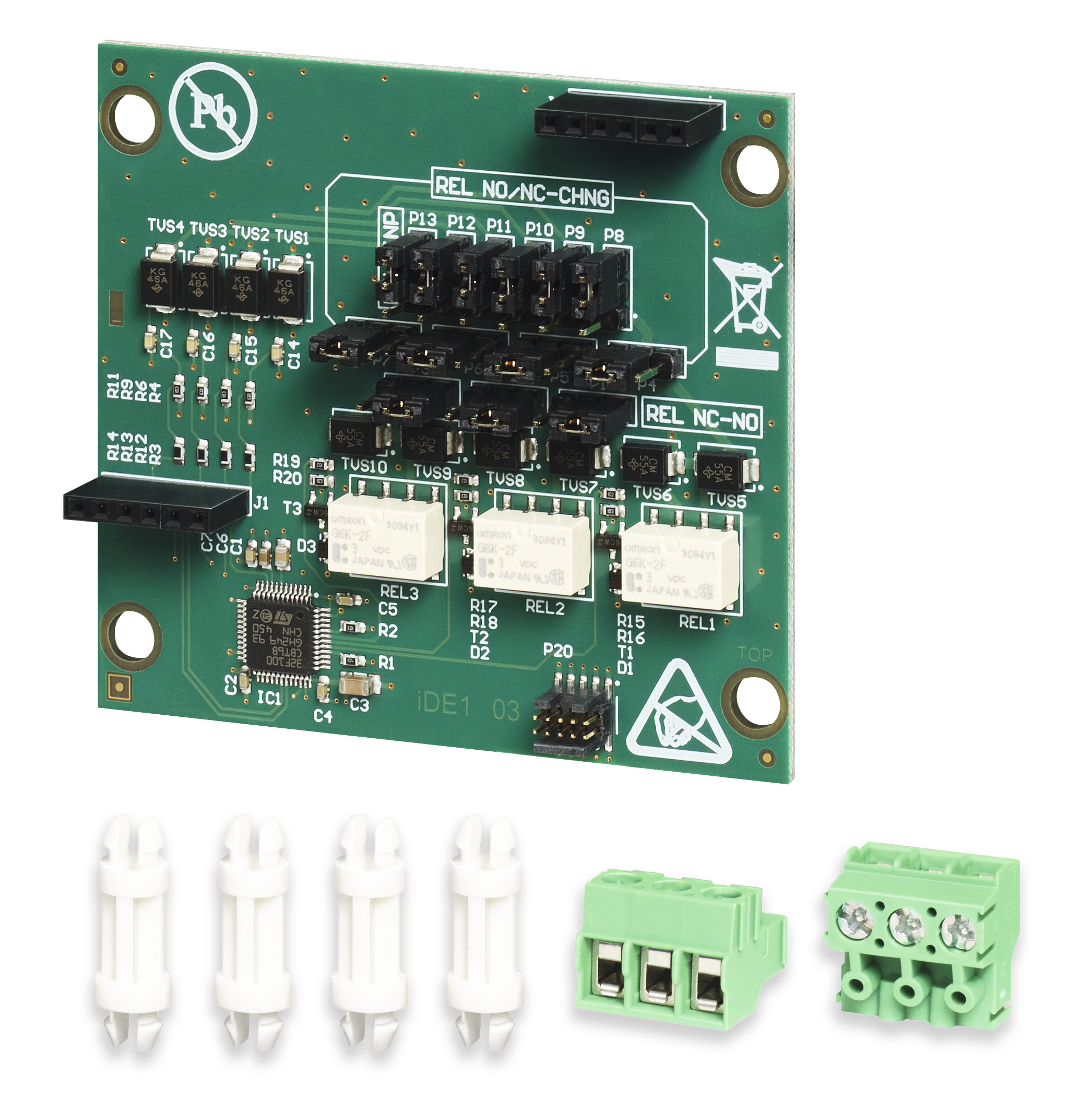

Das Erweiterungsmodul beinhaltet drei Relais-Ausgänge sowie vier analoge Eingänge. Die Verwendung der Relais und der Eingänge wird über Jumper, die sich auf der Platine befinden, eingestellt. Es können insgesamt sechs Ausgangspins belegt werden.

Folgende Kombinationsmöglichkeiten können eingestellt werden:

1 x Ausgang, 2 x Eingänge – max. 3 Türen und 2 weitere analoge Eingänge

2 x Ausgänge, 1 x Eingang – max. 4 Türen und 1 weiterer analoger Eingang

3 x Ausgänge: max. 4 Türen mit einem weiteren frei definierbaren Ausgang

4 x Eingänge zur zusätzlichen Abfrage von analogen Signalen

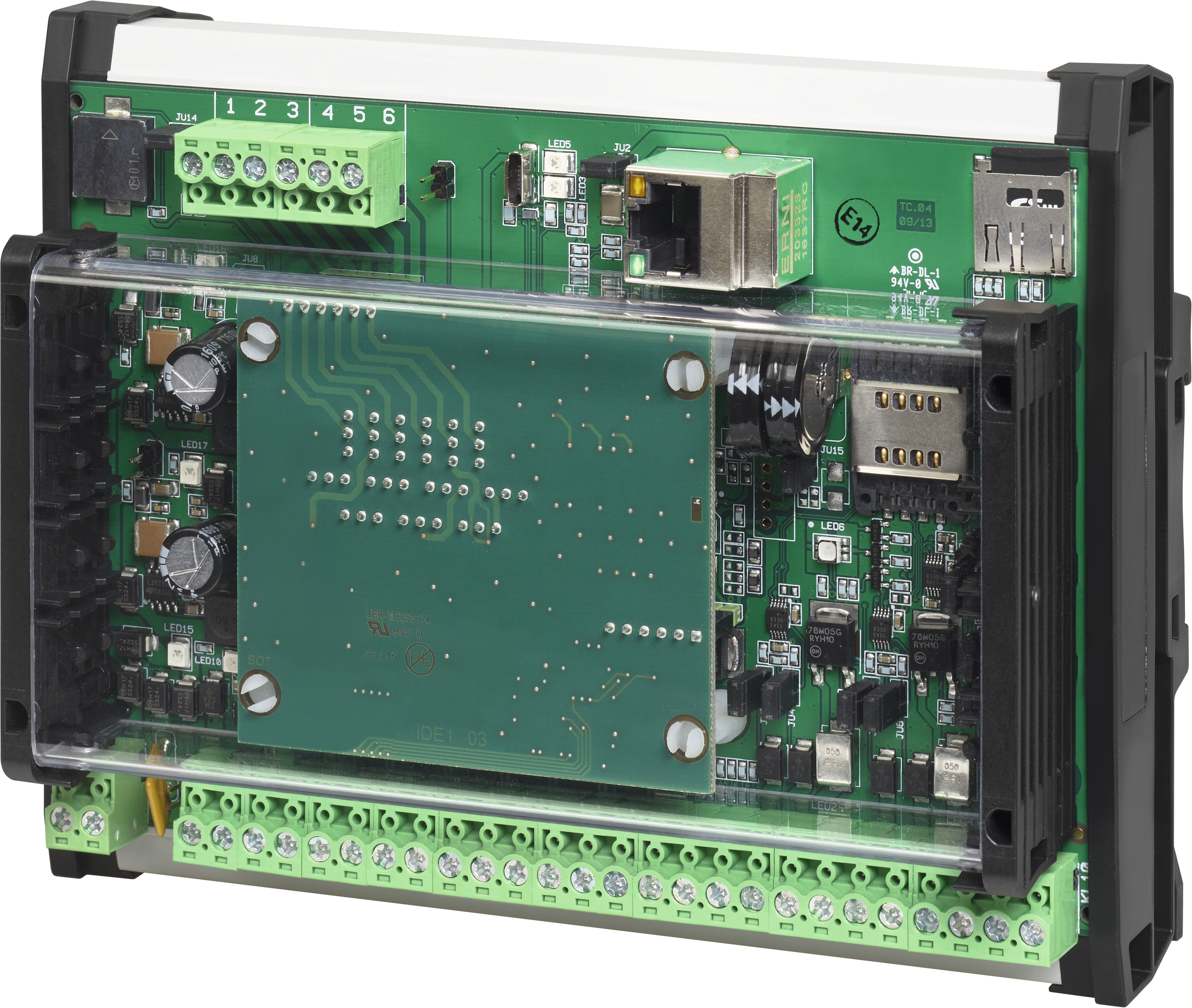

Zur Montage wird die Platine einfach auf den Controller gesteckt.

Hinweis

• Bei der Verwendung der SCALA net Erweiterungsplatine kann kein SCALA net WLAN-Moduls verwendet werden.
