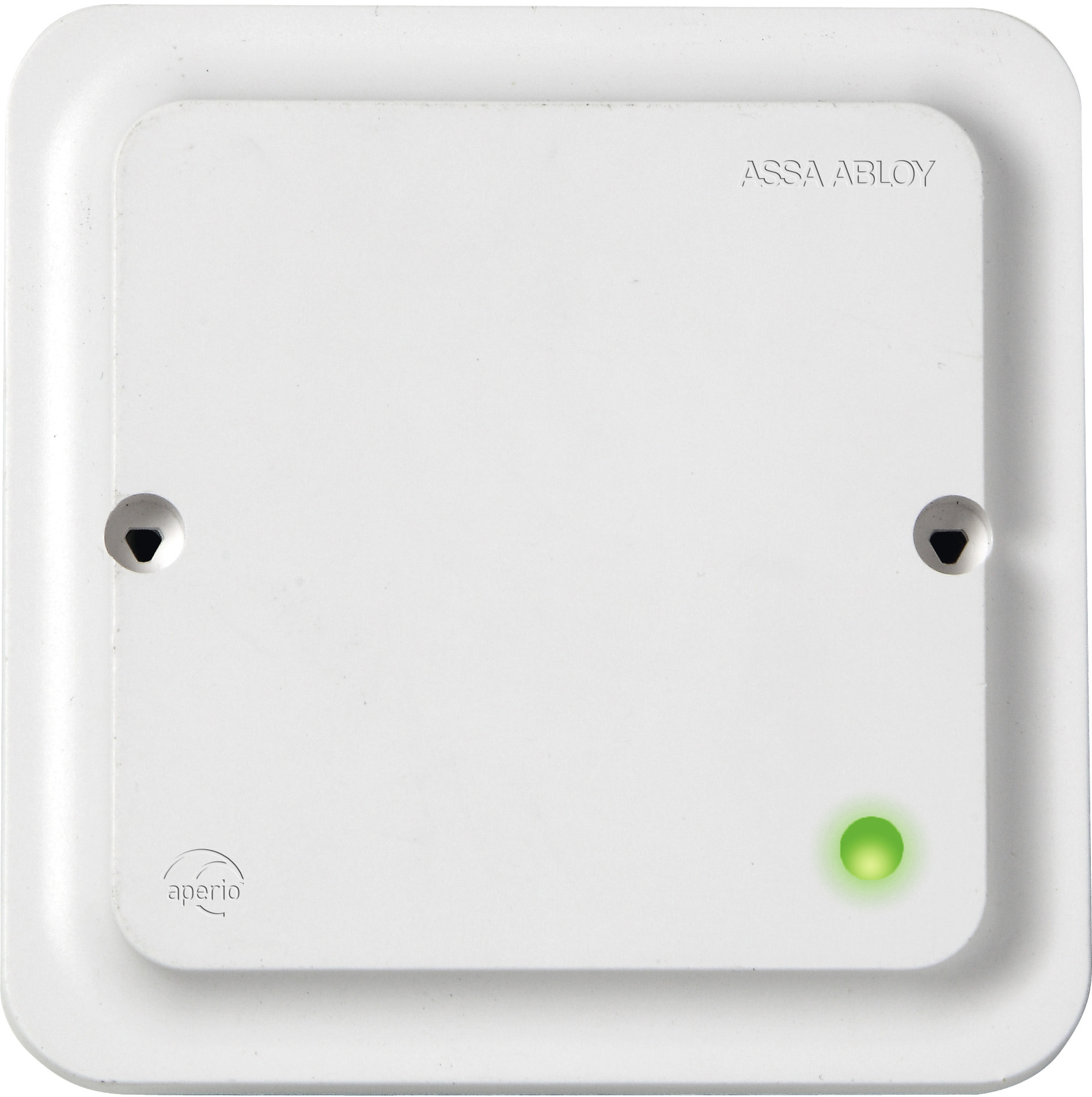

RS485 Kommunikations-Hub AH30 1-to-16 Standard

RS485 Kommunikations-Hub

Aperio® RS485 Kommunikations-Hub zur Verwendung im Innenbereich

Vorteile auf einen Blick

  • Verbindung zum Zutrittskontrollsystem über RS485-Bus (adressierbar) Ermöglicht die Verbindung von bis zu 16 Aperio®-Produkten mit einem Hub.
  • Funkreichweite bis zu 25 m
  • Integrierte Antenne mit Möglichkeit zur Montage einer externen Antenne
  • Verschlüsselte Funkkommunikation
  • Wandmontage (Halterung im Lieferumfang enthalten)
  • LED für Statusanzeige
  • Sabotageerkennung: Integrierter Sabotageschalter. Erkennung des Ausbaus aus der Halterung
  • Firmware-Upgrade über UHF-Funk oder IP-Netzwerk
  • Ereignisprotokoll im Hub

Produktbeschreibung

Der Aperio AH30 Gen5 1-to-16 Hub wird für die Kommunikation zwischen den Aperio Funkkomponenten und dem Zutrittskontrollsystem verwendet. Die Kommunikation erfolgt verschlüsselt und in Echtzeit.

Mit dem RS485 Hub können insgesamt 16 Online-Komponenten aktiviert werden, wodurch 16 Türen verwaltet und gesteuert werden können.

Die Montage erfolgt entweder auf allen gängigen Unterputzdosen oder mit Hilfe eines Aufputzgehäuses (liegt bei).

Über eine LED Status-Anzeige erhält der Anwender einen schnellen Überblick über die einzelnen Zustände des Hubs, der Kommunikation und des Kupplungsprozesses.

Die Reichweite des Übertragungswegs zu den Aperio-Komponenten beträgt max. 25 m und kann über externe Antennen speziell ausgerichtet werden.

Lieferumfang

  • 1 Hub mit Montageanleitung
  • Wandhalterung
  • Befestigungsschrauben zur Befestigung des Hubs am Wandgehäuse.
Technische Daten - RS485 Kommunikations-Hub AH30 1-to-16 Standard
Zertifizierungen:CE, ETL, FCC, IC, C-Tick
Sicherheit und Emissionen:"IEC 62368-1:2014
EN 62368-1:2014 + A11:2017
UL/CSA 62368-1:2014
EN 301 489-1 V2.1.1
EN 301 489-17 V3.2.0
EN 300 328 V2.2.2
EN 50130-4:2011 + A1:2014
EN 62311
FCC 47CFR Teil 15 Unterabschnitt B und Unterabschnitt C
ISED RSS-247 und ICES-003
AS/NZS 4268"
Abmessung:82 x 82 x 37 mm (H x B x T)
Erforderliche Stromversorgung:8 - 24 V, DC 0,8 W
Funkstandard:IEEE 802.15.4 (2,4 GHz)
Verschlüsselung (Funkkommunikation):AES 128-Bit
Reichweite bei drahtloser Anbindung:Typische Reichweite von 25 m je nach Gebäudeumgebung
Empfangsempfindlichkeit:- 100dBm
Interne Antenne:2 kreuzpolarisierte Dipole
Externe Antenne:Ein SMA-Anschluss für externe Antenne mit umgekehrter Polung. AH20/30 ist für die Nutzung mit der externen ASSA ABLOY Antenne AH-ANTENNA-1 zertifiziert. Wird eine andere externe Antenne verwendet, muss diese vom gleichen Typ (Dipol) sein und die Antennenverstärkung darf 3,6 dBi nicht überschreiten.
Schutzart:IP 20
Betriebstemperaturbereich:5°C bis 35°C
Relative Luftfeuchtigkeit:< 95% (nicht kondensierend)
Status:LED (rot/grün/orange)
