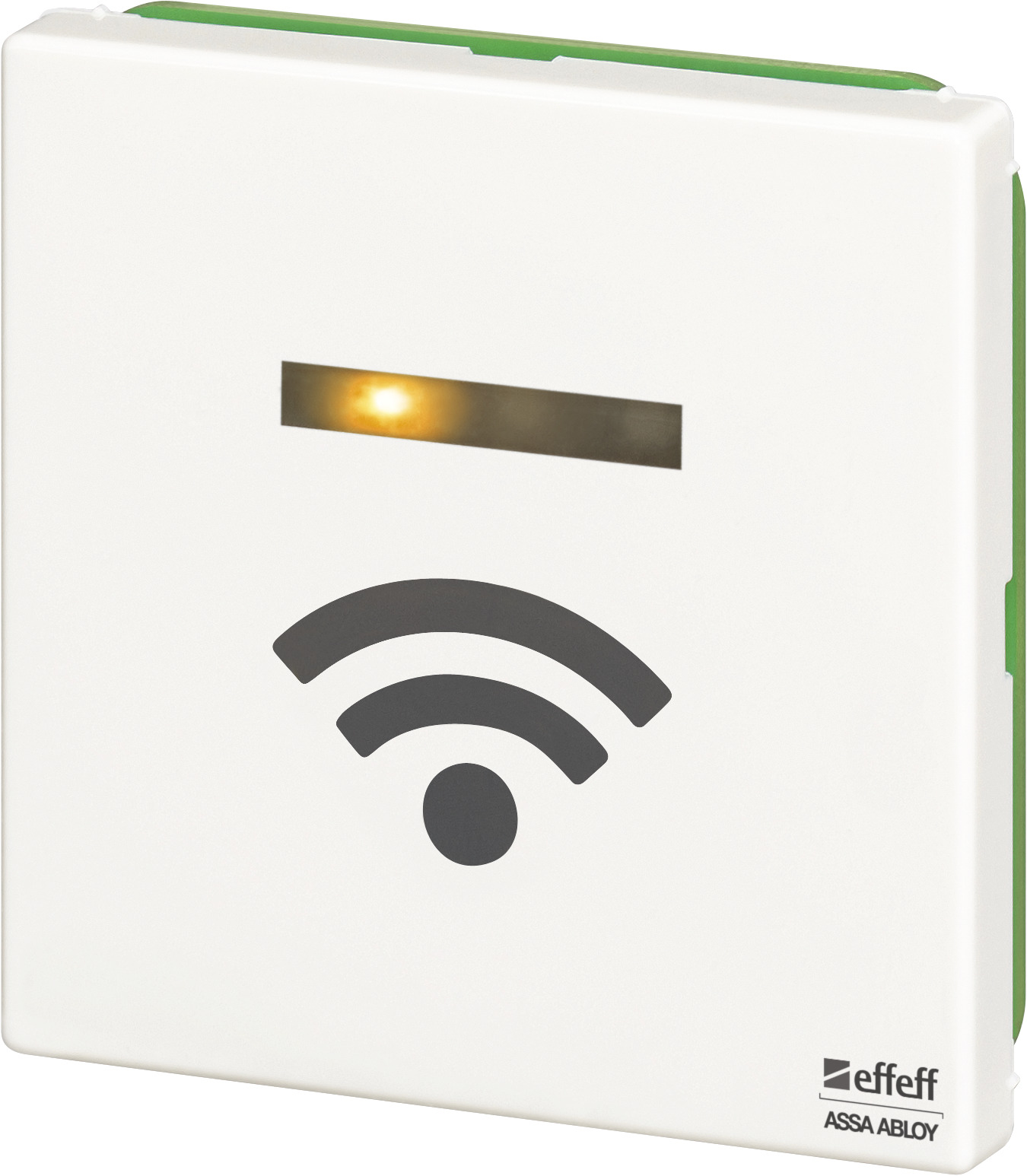

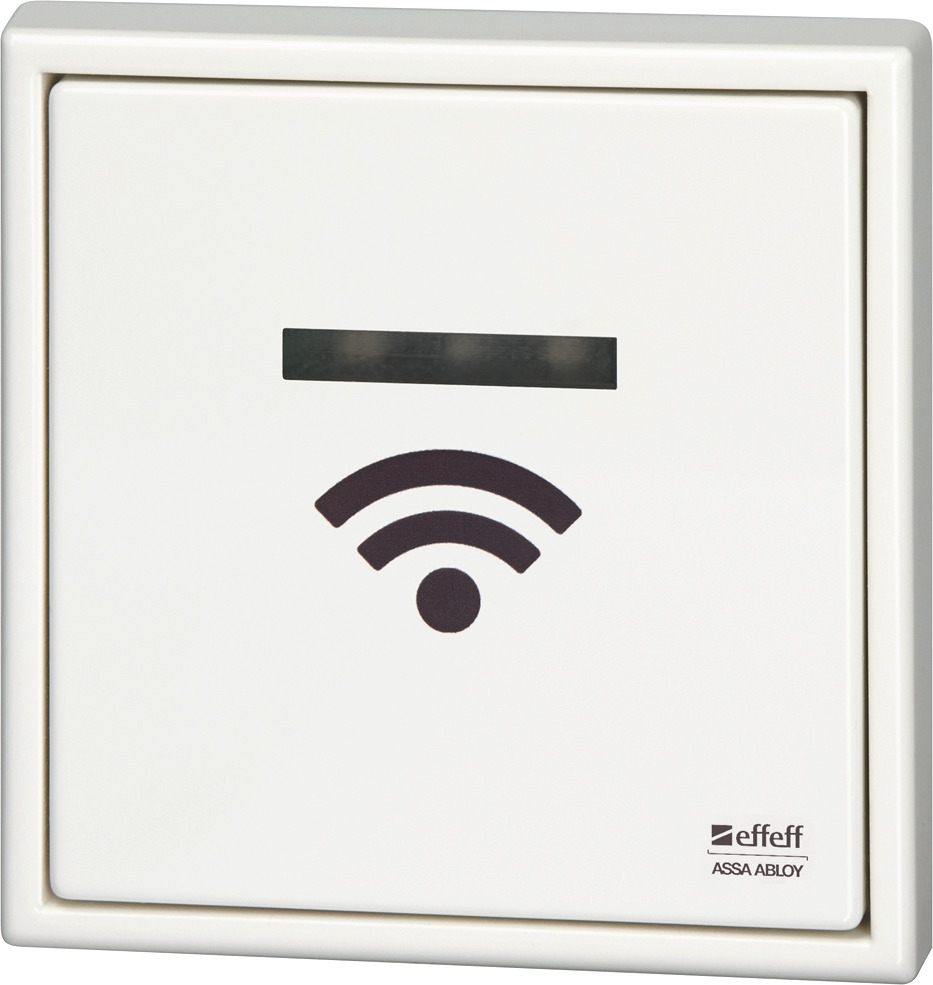

SCALA Leser Jung LS990 MIFARE® DESFire®
Alpinweiß
Produktbeschreibung
Die SCALA Leser Jung sind Schreib-/Leseeinheiten, die in Kombination mit dem Zutrittskontrollsystem SCALA verwendet werden können. Mit den entsprechenden Leser-Abdeckungen passt sich der Leser nahtlos in das bestehende Schalterprogramm ein.
Durch die eindeutige Signalisierung ist die Bedienung denkbar einfach. Die Anzeige erfolgt sowohl optisch über LEDs als auch akustisch. Somit erkennt der Nutzer sofort, ob der Zutritt gewährt wird oder neue Nutzerrechte auf den Ausweis geschrieben werden.
Die SCALA Leser Jung sind in den beiden gängigen Schalterprogrammen verfügbar und können somit bestens in bereits vorhandene Schalterprogramme integriert werden.
Die Daten des Transponders werden 1:1 analog/digital gewandelt und an den SCALA Controller gesendet. Die Sicherheit der Verschlüsselung ist identisch zur Sicherheit der Luftschnittstelle zwischen Nutzerausweis und Leser.
Alle sicherheitsrelevanten Prozesse finden nicht im Leser statt, sondern werden im Controller gesteuert. So ist eine Manipulation zwischen Identmittel, Leser und Controller nach heutigem Stand der Technik ausgeschlossen – wie zum Beispiel Abhören der Verschlüsselung oder Austausch des Lesers durch eine kompromittierte Einheit. Die SCALA Leser haben standardmäßig integrierte Temperatur- und Spannungssensoren, die permanent die Temperatur und die Eingangsspannung der Leser messen. Dadurch können präventiv Störungen verhindert werden.
Die SCALA Leser haben standardmäßig integrierte Temperatur- und Spannungssensoren, welche permanent die Temperatur und die Eingangsspannung der Leser messen. Dadurch können präventiv Störungen verhindert werden.
Die einstellbaren Betriebszustände werden über eine gelbe, eine zweifarbige (rot/grün) sowie eine RGB-LED angezeigt. Die Übertragungsqualität zwischen Nutzerausweis und Leser wird über den RS485 Bus mittels einer Kommunikations-LED angezeigt.
Die Kommunikation zwischen SCALA Leser und Controller erfolgt über eine RS485 Schnittstelle. Hierbei findet sowohl die Kommunikation als auch die Spannungsversorgung über die 4-Draht-Leitung.
Die Verkabelung des Lesers erfolgt intuitiv und ist besonders einfach.
Der SCALA Leser kann auf jede Standard-Unterputzdose montiert werden. Mit Hilfe des Montagerahmens kann der Leser auch Aufputz montiert werden.
Flexibel und sicher
Die SCALA Leser Jung sind in den beiden gängigen Schalterprogrammen verfügbar und können somit bestens in bereits vorhandene Schalterprogramme integriert werden.
Die Daten des Transponders werden 1:1 analog/digital gewandelt und an den SCALA Controller gesendet. Die Sicherheit der Verschlüsselung ist identisch zur Sicherheit der Luftschnittstelle zwischen Nutzerausweis und Leser.
Alle sicherheitsrelevanten Prozesse finden nicht im Leser statt, sondern werden im Controller gesteuert. So ist eine Manipulation zwischen Identmittel, Leser und Controller nach heutigem Stand der Technik ausgeschlossen – wie zum Beispiel Abhören der Verschlüsselung oder Austausch des Lesers durch eine kompromittierte Einheit. Die SCALA Leser haben standardmäßig integrierte Temperatur- und Spannungssensoren, die permanent die Temperatur und die Eingangsspannung der Leser messen. Dadurch können präventiv Störungen verhindert werden.
Erweiterte Diagnosemöglichkeiten und LED-Anzeige
Die SCALA Leser haben standardmäßig integrierte Temperatur- und Spannungssensoren, welche permanent die Temperatur und die Eingangsspannung der Leser messen. Dadurch können präventiv Störungen verhindert werden.
Die einstellbaren Betriebszustände werden über eine gelbe, eine zweifarbige (rot/grün) sowie eine RGB-LED angezeigt. Die Übertragungsqualität zwischen Nutzerausweis und Leser wird über den RS485 Bus mittels einer Kommunikations-LED angezeigt.
Einfache Montage und Inbetriebnahme
Die Kommunikation zwischen SCALA Leser und Controller erfolgt über eine RS485 Schnittstelle. Hierbei findet sowohl die Kommunikation als auch die Spannungsversorgung über die 4-Draht-Leitung.
Die Verkabelung des Lesers erfolgt intuitiv und ist besonders einfach.
Der SCALA Leser kann auf jede Standard-Unterputzdose montiert werden. Mit Hilfe des Montagerahmens kann der Leser auch Aufputz montiert werden.
Vielseitige Funktionen
- Dauer-Auf/Dauersperren
- Autorisierung über Ausweis, Ausweis und PIN und nur PIN
- Bei Autorisierung über Ausweis und PIN kann in der Software (SCALA net) eingestellt werden, in welcher Reihenfolge sich der Nutzer autorisiert: Erst Ausweis, dann PIN oder erst PIN, dann Ausweis
- Türcode (SCALA PIN Leser)
- Bedrohungscode (SCALA PIN Leser)
- Alarm-Scharf-/Unscharfschaltung (SCALA PIN Leser)
Vorteile auf einen Blick
- Dauer-Auf/Dauersperren
- Autorisierung über Ausweis
- Integrierter Summer
- 3 mehrfarbige LEDs
- RS485 Schnittstelle (SCALA Protokoll)
- Integrierte Temperaturüberwachung (Auswertung in SCALA net)
- Integrierte Spannungsüberwachung (Auswertung in SCALA net)
- Integrierter Read/Write Modus (einstellbar über die SCALA Software)
- Kryptierte Datenübertragung vom Ausweis bis zur Türsteuerung
Hinweis
- Rahmen nicht im Lieferprogramm enthalten
- Dieser Leser kann nur in SCALA net verwendet werden
| Betriebsnennspannung | 12-24 V DC +/- 15 %, 0,8 W |
| Max. Startstromaufnahme 12 V DC | 0,07 A |
| Authentifizierung | Karte |
| Zertifizierungen | CE |
| Abmessung | 55 x 55 x 16 mm, Leserplatine: 70 x 70 x 16 mm (B x H x T) |
| Schutzart | Abhängig vom Schalterprogramm |
| Betriebstemperaturbereich | -25 °C bis +70 °C |
| Relative Luftfeuchtigkeit | < 95% (nicht kondensierend) |
| Türstatus | 1 x einfarbige LED, 1 x zweifarbige LED, 1 x RGB-LED |
| RFID-Technologie (Abhängig vom Lesertyp) | MIFARE Classic® / MIFARE DESFire® EV1/EV3 |
| RFID-Leser | UID / Sektor / Block / Application / File |
| Lesedistanz | ca. 2-4 cm Ausweiskarte; ca. 2 cm Schlüsselanhänger |
| Kommunikationsschnittstellen | RS485 Schnittstelle zum Anschluss an den Controller (automatische Baudraten-Erkennung) |
| Farbe | alpinweiß |
